ST3P A-B الطاقة الإلكترونية على تأخير الموقت التتابع
GOTOELE ST3P AB Electronic Power On Delay Timer Relay هو مكون التحكم في التوقيت الصناعي المستخدم لعمليات التبديل المتأخرة في أنظمة الأتمتة الكهربائية. يبدأ التوقيت فورًا بعد توفير الطاقة ويغير اتصالات إخراج التتابع بعد فترة التأخير المحددة مسبقًا. مع إعدادات التوقيت القابلة للتعديل، وتركيب المكونات الإضافية والتحكم الإلكتروني الموثوق، يتم تطبيقه على نطاق واسع في مشغلات المحركات، وخزائن التحكم، وآلات التعبئة والتغليف، ومعدات HVAC ودوائر الأتمتة الصناعية.
تم تصميم مرحل مؤقت الطاقة الإلكتروني GOTOELE ST3P A-B لحل مشكلات تنسيق التوقيت في أنظمة التحكم الكهربائية. على عكس المرحلات القياسية التي تتحول مباشرة بعد التنشيط، يقدم مرحل المؤقت هذا فترة انتظار محددة مسبقًا قبل تنشيط جهات اتصال الإخراج.
أثناء التشغيل، تبدأ دائرة التوقيت الإلكترونية الداخلية في العد بعد أن يستقبل الملف الطاقة. بمجرد الوصول إلى وقت التأخير المحدد، يقوم المرحل تلقائيًا بتغيير حالة الاتصال لبدء إجراء التحكم التالي.
تسمح هذه الوظيفة للمكونات المختلفة داخل نفس الجهاز بالعمل وفقًا للتسلسل المخطط له، مما يؤدي إلى تحسين تنسيق المعدات وتقليل تأثير بدء التشغيل المتزامن غير الضروري.
مصممة للمعدات التي تتطلب إجراءات متأخرة
تتطلب العديد من الآلات الصناعية فترات زمنية يمكن التحكم فيها بين العمليات المختلفة. يوفر ST3P AB حلاً بسيطًا وفعالاً دون إضافة أنظمة تحكم معقدة.
تشمل التطبيقات النموذجية ما يلي:
· دوائر بدء تشغيل المحرك حيث تحتاج المعدات المساعدة إلى التشغيل بعد وصول المحرك الرئيسي إلى التشغيل المستقر؛
· أنظمة النقل التي تتطلب التنشيط المتسلسل لأقسام القيادة المختلفة.
· تتطلب ضواغط الهواء والمضخات إعادة تشغيل متأخرة بعد استعادة الطاقة؛
· أنظمة التهوية التي تتطلب تشغيل المروحة بعد إيقاف تشغيل المعدات؛
· آلات التعبئة والتغليف والتجميع التي تتطلب فترات تشغيل دقيقة.
من خلال إضافة التحكم في التأخير القابل للتعديل، يعمل مرحل المؤقت على تحسين تسلسل العمل ويساعد على تقليل الضغط الكهربائي والميكانيكي أثناء تشغيل المعدات.
بديل بسيط للتحكم في توقيت الأتمتة الأساسية
بالنسبة للعديد من تطبيقات الأتمتة الصغيرة والمتوسطة، فإن استخدام PLC فقط لوظائف التأخير البسيطة يمكن أن يزيد من تكلفة النظام وتعقيد البرمجة.
يوفر ST3P AB حل توقيت مخصص يسمح للمهندسين بإضافة منطق التأخير مباشرة إلى الدوائر الكهربائية.
مقارنة مع التحكم المعتمد على PLC:
· لا يلزم وجود برامج البرمجة.
· التثبيت أسرع.
· استكشاف الأخطاء وإصلاحها أسهل.
· يظل هيكل نظام التحكم بسيطًا.
إنها مناسبة بشكل خاص للآلات المستقلة وخزائن التحكم حيث تتطلب وظائف التوقيت الأساسية فقط.
تركيب مريح وتعديل ميداني

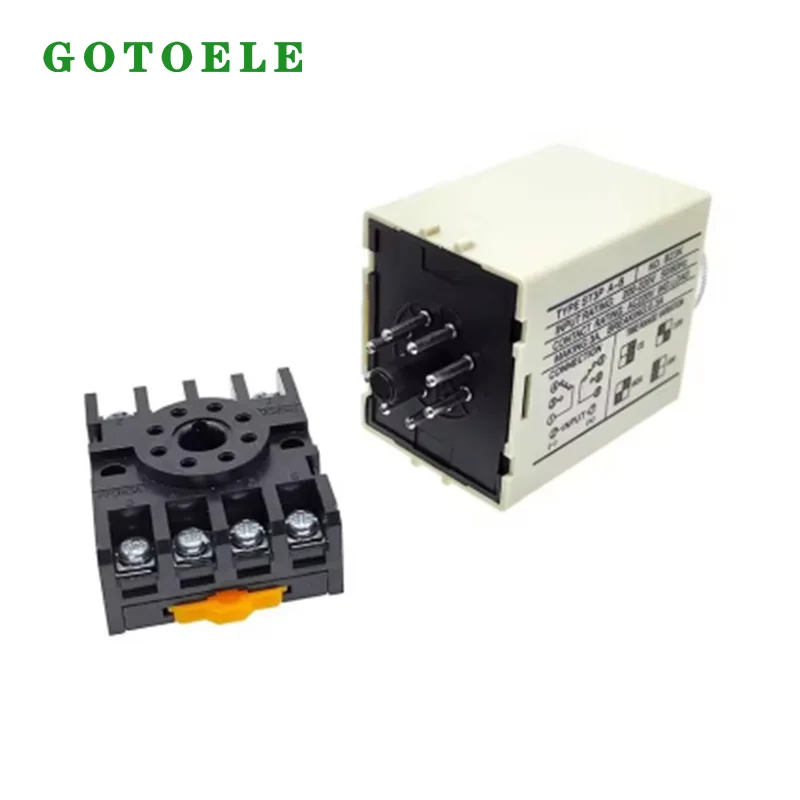

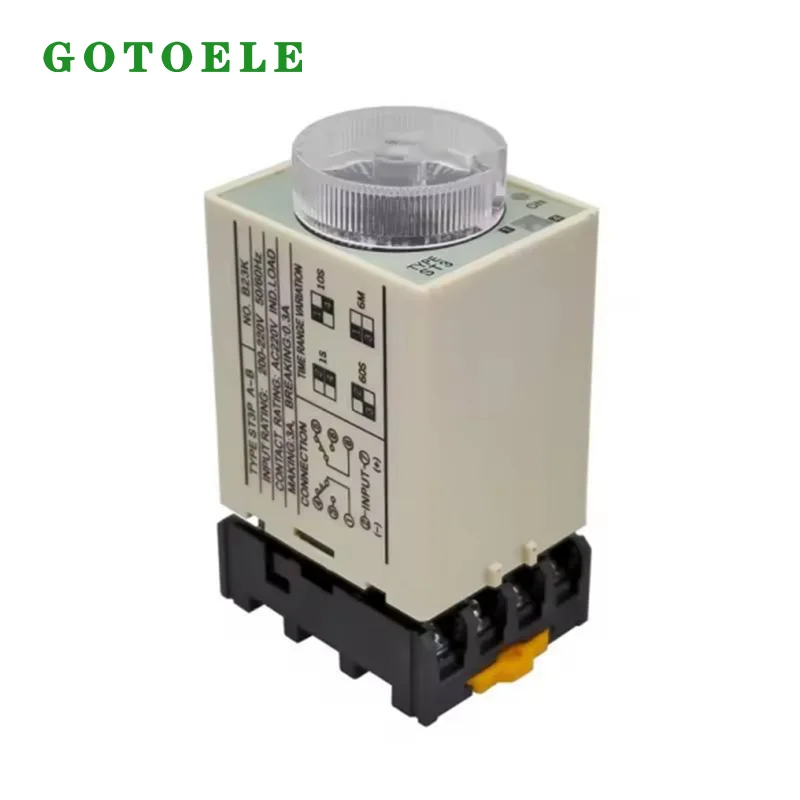

يعتمد ST3P AB على هيكل مكون من 8 سنون، مما يسمح بالاتصال السريع بقاعدة المقبس المطابقة. عند الحاجة إلى الاستبدال، يمكن للفنيين إزالة وحدة المؤقت وتثبيتها دون تغيير نظام الأسلاك بالكامل.
يتيح تصميم تركيب السكك الحديدية DIN التكامل في:
· الخزانات الكهربائية الصناعية.
· لوحات التحكم الآلي.
· صناديق توزيع الآلات.
· أنظمة التحكم في البناء.

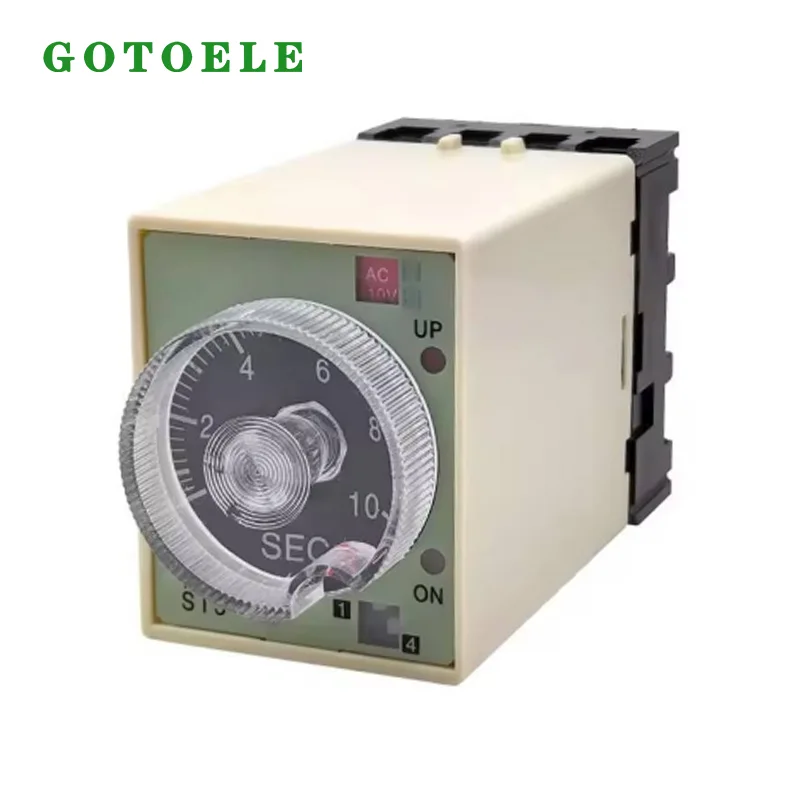

يتيح مقبض الضبط الأمامي للمشغلين تعديل وقت التأخير مباشرة وفقًا لمتطلبات العمل الفعلية.
النطاق الزمني
| اسم الرمز | 24 | 14 | 23 | 13 | ||
| أ-أ | 0.05-0.5 ثانية | 0.5-5 ثانية | 5-30 ثانية | 30 ثانية -3 دقيقة | ||
| أ-ب | 0.1-1 ثانية | 1-10 ثانية | 10-60 ثانية | 60 ثانية -6 دقيقة | ||
| أ-ج | 0.5-5 ثانية | 5-50 ثانية | 50 ثانية -5 دقيقة | 5-30 دقيقة | ||
| إعلان | 1-10 ثانية | 10-100 ثانية | 100 ثانية-10 دقيقة | 10-60 دقيقة | ||
| أ-ه | 6-60 ثانية | 60 ثانية -10 دقيقة | 10-60 دقيقة | 60 دقيقة - 6 ساعات | ||
| أ-ف | 0.2-2 دقيقة | 2-20 دقيقة | 20 دقيقة -2 ساعة | 2-12 ساعة | ||
| أ-ز | 0.4-4 دقيقة | 4-40 دقيقة | 40 دقيقة - 4 ساعات | 4-24 ساعة | ||
| تشغيل المؤشر | تشغيل مستمر | تشغيل مستمر | ||
| 0/ص الشخص الذي يمكن الاتصال به |
نموذج | ST2P-E | ST3PA | ST3PC |
| الحد الزمني 1C | 5 أ | 5 أ | ||
| الموعد النهائي 2C | 5 أ | |||
| لحظية 1C | 5 أ | 5 أ | ||
| حياة | الآلات | 5 × 107 مرات | 5 × 107 مرات | |
| كهربائي | 105 مرات | 105 مرات | ||
| دقة | تكرار الأخطاء | الحد الأقصى ± 1% | الحد الأقصى ± 1% | |
| خطأ في الإعداد | الحد الأقصى 10% | الحد الأقصى 10% | ||
| خطأ في الجهد | الحد الأقصى ± 1% | الحد الأقصى ± 1% | ||
| خطأ في درجة الحرارة | الحد الأقصى ± 2% | الحد الأقصى ± 2% | ||
| إعادة ضبط الوقت | الحد الأقصى 0.5 ثانية | الحد الأقصى 0.5 ثانية | ||
| تصنيف | مؤقت | توقيت متعدد النطاق | |
| نموذج | ST2P | ST3P | |

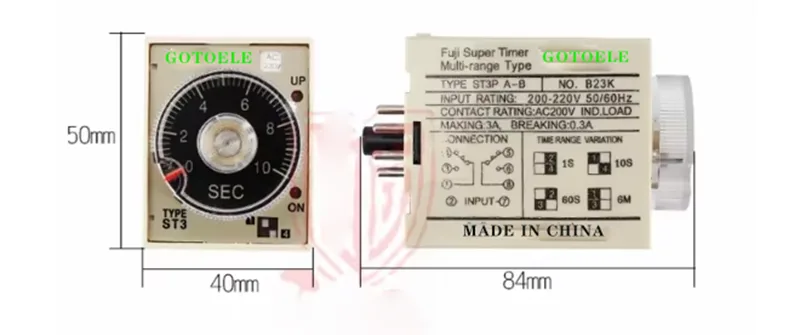

| الحجم (مم) | 50 ارتفاع × 40 عرض × 57.5 عمق | 50 ارتفاع × 40.5 عرض × 57.5 عمق | |
| التثبيت والمقبس | السطح (-ن) | PF083A (ه) | PF-083A(E) |
| دافق (-ص) | الولايات المتحدة-08 P3G-08 | الولايات المتحدة-08 P3G-08 | |
| نطاق دوام كامل |
ثانية:1،3،6،10،12،30،60 الحد الأدنى للقيم: 3،6،10،12،30،60 الموارد البشرية: 3،6،10،12،30 |
ج: 0.05-0.5 ثانية/5 ثانية/30 ثانية/3 دقيقة ب: 0.1-1 ثانية/10 ثانية/60 ثانية/6 دقيقة ج: 0.5 ثانية/5 ثانية/50 ثانية/5 دقائق/30 دقيقة د: 1-10 ثانية/100 ثانية/10 دقيقة/60 دقيقة E: 5-1 دقيقة/10/60 دقيقة/6 ساعات F: 0.25-2 دقيقة/20 دقيقة/ساعتين/12 ساعةز: 0.5-4 دقيقة/40 دقيقة/4 ساعة/24 ساعة |
|
| الجهد المقنن |
التيار المتردد (الخامس): 12,24,110,220 (50/60 هرتز) تيار مستمر (فولت): 12-24 (50/60 هرتز) |
24 إلى 240 فولت تيار متردد/تيار مستمر التيار المتناوب (فولت) 110 فولت، 220 فولت تيار مستمر 12 فولت، 24 فولت |
|
تجربة التطبيق في العالم الحقيقي
في مشروع خط إنتاج التعبئة والتغليف الآلي، تم تركيب GOTOELE ST3P AB Electronic Power On Delay Timer Relay في خزانة التحكم لإدارة تسلسل التشغيل بين محرك الناقل وآلية التغليف.
تم تكوين المؤقت لإدخال تأخير متحكم فيه بين إجراءات المعدات، مما يمنع تراكم المواد الناتج عن توقيت بدء التشغيل غير المتسق.
بعد التشغيل المستمر في بيئة الإنتاج، حافظ النظام على أداء تحويل مستقر وتقليل وقت التعديل أثناء تشغيل المعدات. استفاد العميل من هيكل تحكم أبسط مقارنةً بحلول التوقيت السابقة المعتمدة على PLC.

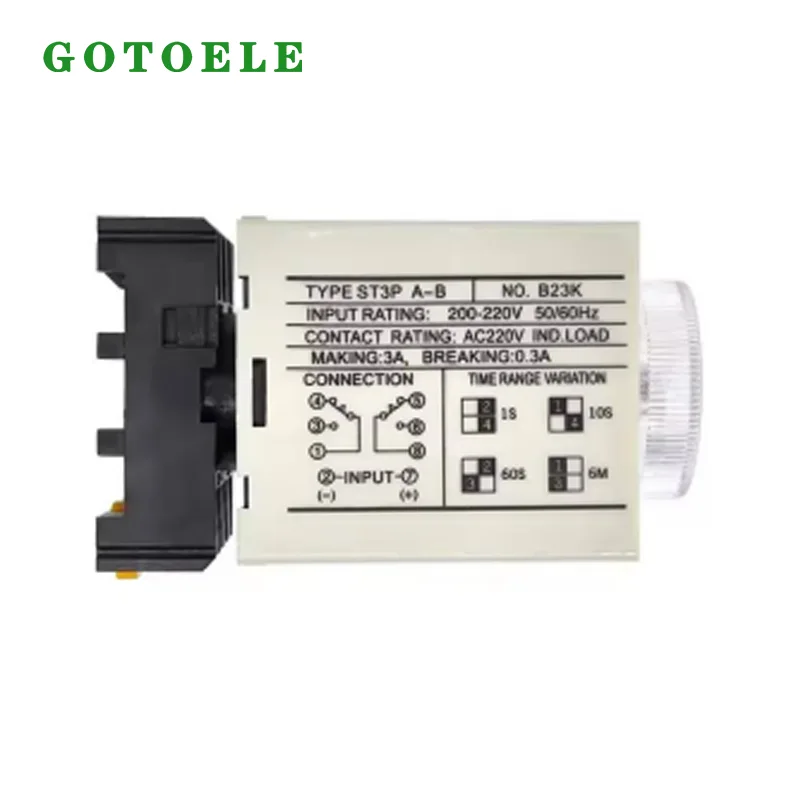

المعلمات الأساسية
|
المعلمة |
تفاصيل |
|
نموذج |
GOTOELE ST3P AB الطاقة الإلكترونية على تأخير الموقت التتابع |
|
وظيفة |
تأخير التشغيل |
|
نطاق التوقيت |
0.1 ثانية-10 ثانية |
|
الجهد لفائف |
تيار متردد 200-220 فولت |
|
قدرة الاتصال |
3 أ |
|
نوع الاتصال |
NO/NC تغيير الاتصالات |
|
تثبيت |
8 دبوس المكونات في / DIN السكك الحديدية جبل |
|
طريقة التعديل |
الاتصال الهاتفي الدوارة |
|
طلب |
التحكم الآلي، دائرة المحرك، الخزانة الكهربائية |
|
شهادة |
سي، ISO9001 |
|
ضمان |
18 شهرا |
المزايا الأساسية
1. توقيت إلكتروني مستقر بدلاً من التحكم الميكانيكي في التأخير
توفر دائرة التوقيت الإلكترونية أداء تأخير ثابت وتتجنب انحراف التوقيت الناتج عن التآكل الميكانيكي الموجود في أجهزة المؤقت الهوائية أو الميكانيكية التقليدية.
2. تعديل تأخير مرن لمتطلبات المعدات المختلفة
يسمح إعداد الوقت القابل للتعديل للمستخدمين بتكوين معلمات التأخير المناسبة وفقًا لتسلسلات تشغيل الماكينة المختلفة، مما يحسن التوافق مع تطبيقات الأتمتة المختلفة.
3. هيكل المكونات الإضافية يقلل من وقت الصيانة
يسمح تصميم الوحدة القابلة للإزالة بالاستبدال السريع أثناء صيانة المعدات. يمكن للفنيين إكمال عمليات الاستبدال بكفاءة دون الحاجة إلى تجديد الأسلاك على نطاق واسع.
4. الحل الاقتصادي لأنظمة الأتمتة البسيطة
يوفر ST3P AB وظائف التوقيت الأساسية بتكلفة أقل للنظام، مما يجعله مناسبًا للعملاء الذين يحتاجون إلى التحكم الموثوق في التأخير دون الاستثمار في وحدات التحكم الآلي المعقدة.
الإنتاج ومراقبة الجودة
تقوم GOTOELE بتصنيع مكونات التحكم الصناعية بموجب إجراءات إنتاج موحدة في مقاطعة تشجيانغ، الصين.
يتم اختبار كل مرحل مؤقت تشغيل إلكتروني ST3P A-B قبل التسليم، بما في ذلك فحص جهد الملف، والتحقق من تبديل الاتصال، واختبار دقة التوقيت، وفحص أداء العزل.
من خلال إدارة الجودة الصارمة ومراقبة الإنتاج، تضمن GOTOELE التشغيل المستقر لمصنعي معدات التشغيل الآلي والمستخدمين الصناعيين في جميع أنحاء العالم.
التعبئة والتغليف والتسليم
يتم تعبئة مرحل الطاقة الإلكترونية ST3P AB مع عبوة تصدير واقية لضمان النقل الآمن.
تدعم GOTOELE الإنتاج بالجملة ووضع العلامات على OEM وحلول التغليف المخصصة وفقًا لمتطلبات العملاء المختلفة، مما يوفر دعمًا فعالاً للإمدادات للمشاريع الصناعية العالمية.
التعليمات
س1: ما الفرق بين الريلاي المؤقت والريلاي العادي؟
يقوم المرحل العادي بتغيير جهات الاتصال فورًا بعد التنشيط، بينما يقدم مرحل المؤقت تأخيرًا محددًا مسبقًا قبل التبديل، مما يسمح للمعدات بالعمل وفقًا لتسلسل متحكم فيه.
س2: هل يمكن استخدام ST3P A-B في تطبيقات بدء تشغيل المحرك؟
نعم. يُستخدم بشكل شائع في دوائر التحكم في المحركات حيث يلزم التبديل المؤجل، مثل أنظمة بدء تشغيل دلتا النجمية والتحكم في المعدات المساعدة.
س 3: هل يتطلب المؤقت برمجة PLC؟
لا. يستخدم ST3P AB بنية توقيت بسيطة قابلة للتعديل ويمكن أن يوفر التحكم في التأخير بدون برمجة PLC.
Q4: هل يدعم GOTOELE تخصيص OEM ؟
نعم. توفر GOTOELE خدمات تصنيع المعدات الأصلية بما في ذلك وضع العلامات على المنتجات وتخصيص التغليف وتعديلات المعلمات الفنية.
