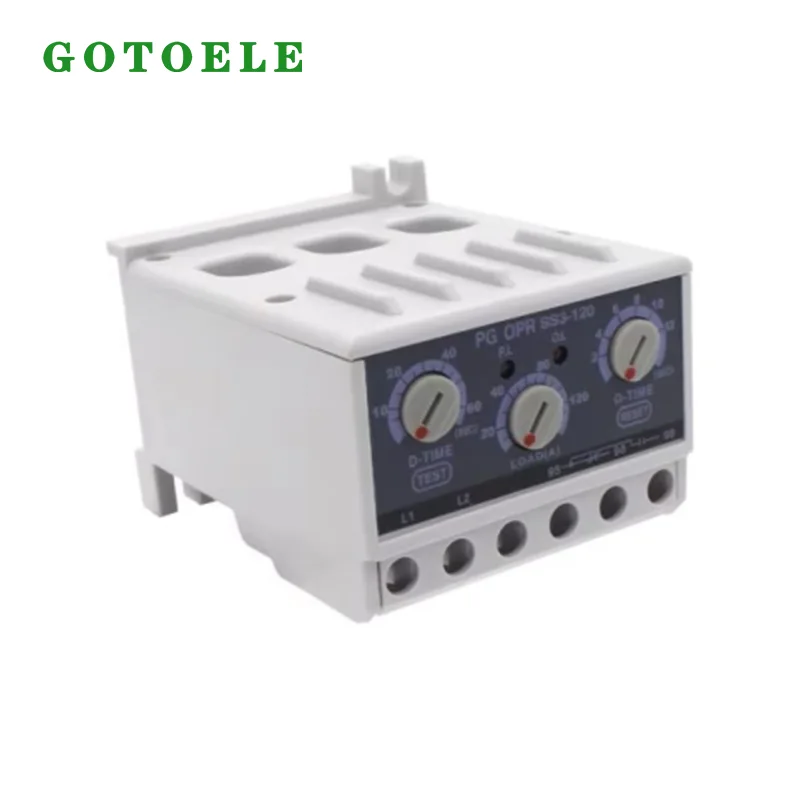

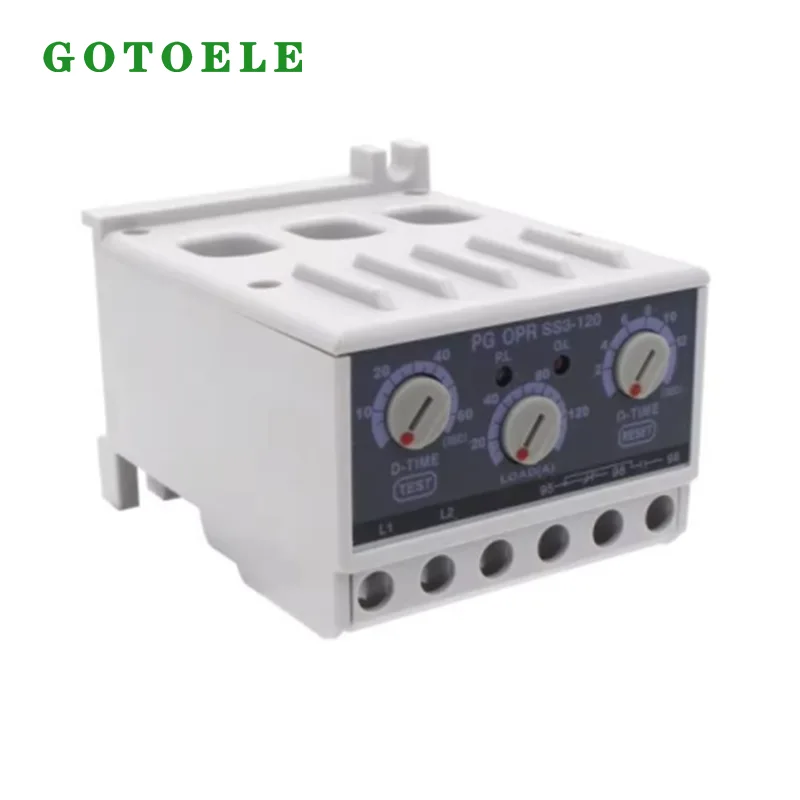

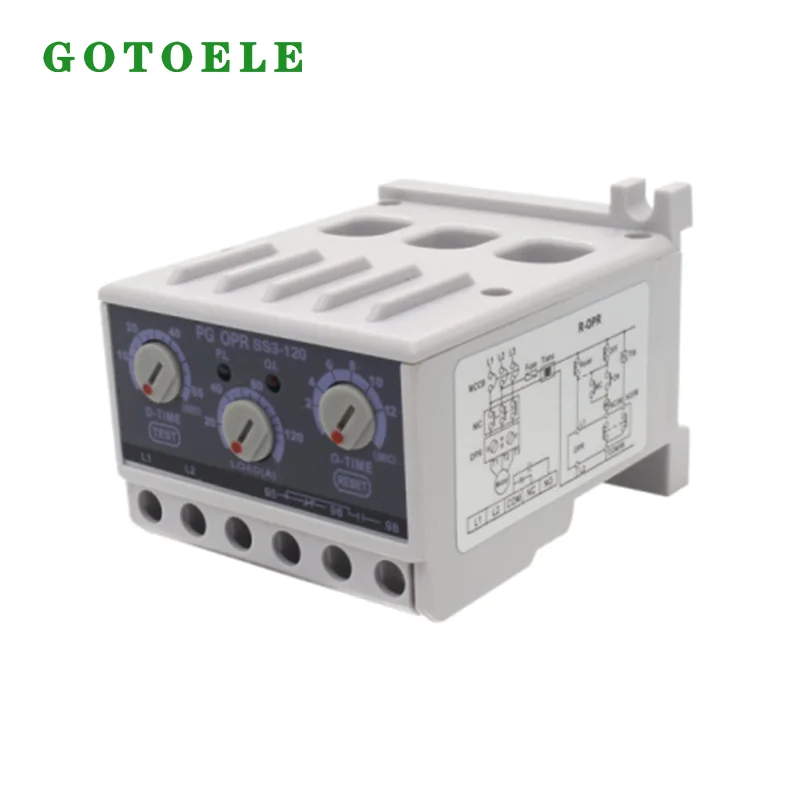

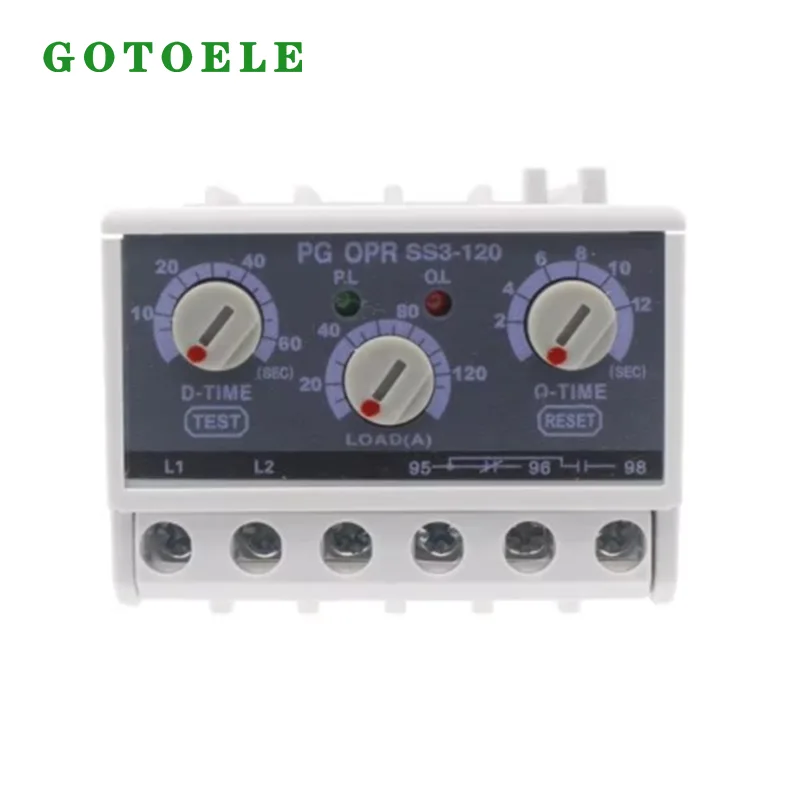

PG OPR-SS3-120 مرحل التحميل الزائد للمحرك الإلكتروني

GOTOELE PG OPR-SS3-120 Electronic Motor Overload Relay هو جهاز ذكي لحماية المحرك ثلاثي الطور مصمم لسلامة المعدات الصناعية. مع إعدادات التيار القابلة للتعديل من 10 إلى 120 أمبير، فإنه يوفر التحميل الزائد وفقدان الطور وعدم توازن التيار وحماية المماطلة. بالمقارنة مع مرحلات الحمل الزائد الحرارية التقليدية، فإنها توفر كشفًا أكثر دقة وتعديلًا مرنًا وحماية موثوقة للمضخات والمراوح والضواغط والناقلات وأنظمة التشغيل الآلي.

إرسال استفسار

وصف المنتج

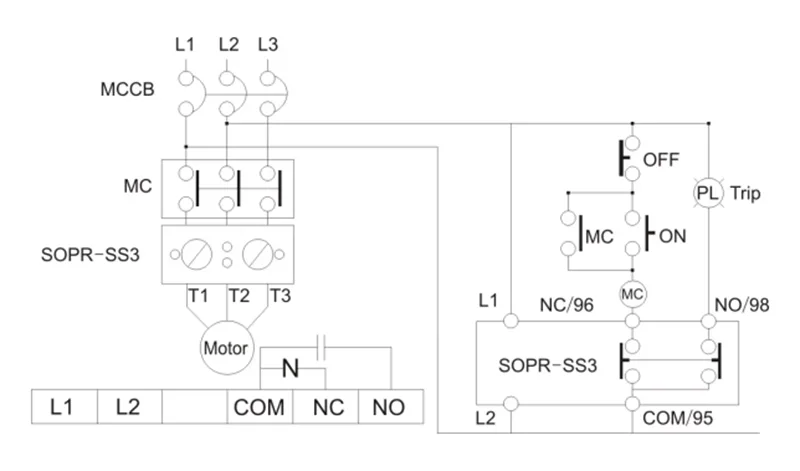

تم تطوير مرحل الحمل الزائد للمحرك الإلكتروني GOTOELE PG OPR-SS3-120 كحل حماية مطور لمحركات التيار المتردد ثلاثية الطور. يتم تركيبه بين موصل التيار المتردد وحمل المحرك، فهو يراقب بشكل مستمر الظروف الحالية للمحرك ويفصل دائرة التحكم عند حدوث حالات تشغيل غير طبيعية، مما يساعد على منع ارتفاع درجة حرارة المحرك وتلف الملفات وتوقف المعدات بشكل غير متوقع.

على عكس مرحلات الحمل الزائد الحراري ثنائية المعدن التقليدية التي تعتمد على التشوه الحراري للحماية، يعتمد PG OPR-SS3-120 تقنية الكشف عن التيار الإلكتروني لتحقيق استجابة أسرع وتحديد أكثر دقة للأخطاء. إنه يقلل من تأثير التغيرات في درجات الحرارة المحيطة ويحافظ على أداء حماية ثابت أثناء التشغيل الصناعي على المدى الطويل.

مع نطاق تيار واسع قابل للتعديل من 10 إلى 120 أمبير، يمكن للجهاز أن يطابق قدرات المحرك المختلفة وظروف التشغيل. تتيح ثلاث وظائف ضبط مستقلة للمستخدمين ضبط تيار حمل المحرك، ووقت تأخير بدء التشغيل، ووقت تأخير رحلة الخطأ وفقًا لمتطلبات التطبيق الفعلية، مما يحسن موثوقية النظام مع تقليل عمليات إيقاف التشغيل غير الضرورية.

بديل مطور للمرحلات الحرارية الزائدة التقليدية

في أنظمة حماية المحركات التقليدية، تُستخدم مرحلات الحمل الزائد الحراري بشكل شائع لمنع تلف المحرك الناجم عن التيار الزائد. ومع ذلك، قد يؤدي التشغيل الحراري على المدى الطويل إلى استجابة أبطأ، وانخفاض الدقة، ومحدودية مرونة التعديل.

يوفر مرحل التحميل الزائد للمحرك الإلكتروني PG OPR-SS3-120 طريقة حماية أكثر تقدمًا باستخدام تقنية الاستشعار الإلكترونية. يمكنه مراقبة ظروف تشغيل المحرك بدقة دون التأثر بالدورات الحرارية المتكررة، مما يجعله مناسبًا بشكل خاص للمعدات الصناعية التي تتطلب التشغيل المستمر والحماية الموثوقة.

يتيح إعداد LOAD القابل للتعديل مطابقة دقيقة للتيار لمحركات مختلفة، بينما تمنع وظيفة تأخير بدء التشغيل التعثر الكاذب الناتج عن تيار البدء المؤقت. تساعد وظيفة تأخير الرحلة على التمييز بين التقلبات قصيرة المدى والأخطاء الفعلية، مما يؤدي إلى تحسين الاستقرار التشغيلي.

وظائف حماية المحرك المتعددة

يدمج PG OPR-SS3-120 العديد من وظائف الحماية في جهاز واحد مدمج:

الزائد وحماية المماطلة

عندما يعمل المحرك تحت حمل ميكانيكي مفرط، أو يصبح مسدودًا، أو يواجه زيادات غير طبيعية في التيار، فإن وظيفة الحماية من الحمل الزائد تكتشف الحالة وتفصل دائرة التحكم بعد وقت التأخير المحدد مسبقًا. وهذا يساعد على منع ارتفاع درجة الحرارة وتلف اللفات المحرك.

حماية فقدان المرحلة

يعد فقدان الطور أحد الأسباب الرئيسية لفشل المحرك ثلاثي الطور. يمكن لـ PG OPR-SS3-120 اكتشاف حالات الطور المفقودة الناجمة عن أخطاء الكابلات أو فشل الصمامات أو مشاكل الاتصال، مما يؤدي إلى إيقاف المحرك بسرعة قبل حدوث أضرار جسيمة.

حماية من عدم الاتزان الحالي على ثلاث مراحل

قد يؤدي التوزيع غير المتساوي للتيار بين المراحل الثلاث إلى تسخين مفرط وتقصير عمر خدمة المحرك. يقوم الجهاز بمراقبة التوازن الحالي ويوفر الحماية ضد التشغيل غير المتوازن على المدى الطويل.

الحماية من تأخير بدء التشغيل

يمكن أن يرتفع تيار بدء تشغيل المحرك مؤقتًا عدة مرات فوق التيار المقنن. تسمح وظيفة تأخير بدء التشغيل القابلة للتعديل للمحرك بإكمال التسارع دون التعثر غير الضروري، مما يجعله مناسبًا لتطبيقات البدء ذات الأحمال الثقيلة.

سيناريوهات التطبيق النموذجية

أنظمة المضخات الصناعية

يستخدم PG OPR-SS3-120 على نطاق واسع في مضخات المياه ومضخات الدوران وأنظمة الصرف الصحي ومعدات الضخ الصناعية. إنه يحمي المحركات من التحميل الزائد وفشل الطور والظروف الحالية غير الطبيعية أثناء التشغيل المستمر.

معدات التكييف والتبريد

بالنسبة للضواغط، ومراوح برج التبريد، ومحركات التهوية، يعد التشغيل المستقر للمحرك أمرًا بالغ الأهمية. يوفر مرحل الحمل الزائد الإلكتروني هذا حماية موثوقة ضد التحميل الزائد وظروف التوقف الناجمة عن المشاكل الميكانيكية أو تشوهات النظام.

معدات أتمتة التصنيع

غالبًا ما تتطلب خطوط الإنتاج وأنظمة النقل والأدوات الآلية والمعدات الآلية تشغيل المحركات بشكل مستمر. يساعد PG OPR-SS3-120 على تقليل وقت التوقف غير المتوقع من خلال توفير حماية للمحرك في الوقت الحقيقي.

المعدات الزراعية والخارجية

قد تعمل مضخات الري الزراعية وأنظمة التهوية في بيئات ذات ظروف طاقة غير مستقرة. تساعد وظائف الحماية من فقدان الطور والتأخير القابل للتعديل على تحسين موثوقية المعدات وتقليل تكاليف الصيانة.

تجربة التطبيق العملي

في أحد مشاريع ضخ المياه الصناعية، تم تركيب مرحل التحميل الزائد للمحرك الإلكتروني PG OPR-SS3-120 داخل خزانة التحكم في المحرك لحماية محركات المضخة ثلاثية الطور التي تعمل في ظل ظروف الحمل المتغيرة.

أثناء التشغيل اليومي، يراقب الجهاز باستمرار تغيرات تيار المحرك ويحدد بنجاح الزيادات غير الطبيعية في الحمل الناتجة عن تغيرات المقاومة الميكانيكية. أدى تأخير الحماية القابل للتعديل إلى تجنب عمليات إيقاف التشغيل غير الضرورية أثناء بدء التشغيل العادي، بينما ساعدت وظائف الحماية من الأخطاء في منع تلف المحرك أثناء الظروف غير الطبيعية.

وأظهر التطبيق قيمة الحماية الإلكترونية للمحرك في تحسين سلامة المعدات، وتقليل تكرار الصيانة، وإطالة عمر خدمة المحرك.

PG OPR-SS3-120 Electronic Motor Overload Relay

المعلمات الأساسية

المعلمة	تفاصيل
نموذج	PG OPR-SS3-120 مرحل التحميل الزائد للمحرك الإلكتروني
نطاق التعديل الحالي	10-120 أ
الجهد المقنن	160-450VAC ثلاث مراحل
وظائف الحماية	التحميل الزائد، فقدان المرحلة، عدم الاتزان الحالي، حماية المماطلة
تأخير بدء التشغيل	10-60 ثانية قابل للتعديل
تأخير رحلة خطأ	2-12 ثانية قابلة للتعديل
تثبيت	تركيب السكك الحديدية DIN مقاس 35 مم
مؤشر	LED للطاقة / LED للخطأ
طريقة إعادة الضبط	إعادة الضبط اليدوي
شهادة	سي، ISO9001

المزايا الأساسية

1. دقة حماية أعلى من المرحلات الحرارية التقليدية

يوفر نظام الاستشعار الإلكتروني أداءً مستقرًا للكشف عن التيار ويتجنب تغيرات الدقة الناتجة عن الشيخوخة الحرارية. إنه يحافظ على حماية موثوقة حتى في ظل التشغيل الصناعي طويل الأمد.

2. إعدادات قابلة للتعديل لتطبيقات المحركات المختلفة

من خلال التعديل المستقل للحد الحالي، وتأخير بدء التشغيل، وتأخير رحلة الخطأ، يمكن تكوين PG OPR-SS3-120 لأحجام المحركات وبيئات التشغيل المختلفة، مما يحسن التوافق عبر التطبيقات الصناعية المختلفة.

3. الحماية المتكاملة توفر مساحة الخزانة

من خلال الجمع بين وظائف الحماية المتعددة في وحدة واحدة، يقلل الجهاز من الحاجة إلى مكونات حماية إضافية ويبسط توصيلات خزانة التحكم. يتيح تركيب DIN-rail القياسي سهولة التكامل في الأنظمة الحالية.

4. حل OEM موثوق به لمصنعي المعدات الصناعية

توفر GOTOELE خدمات تخصيص OEM بما في ذلك وضع العلامات على المنتجات وتصميم التغليف وتعديل المعلمات. يعتبر PG OPR-SS3-120 مناسبًا للموزعين وشركات تصنيع اللوحات الكهربائية ومصنعي المعدات الصناعية الذين يبحثون عن حلول مستقرة لحماية المحركات.

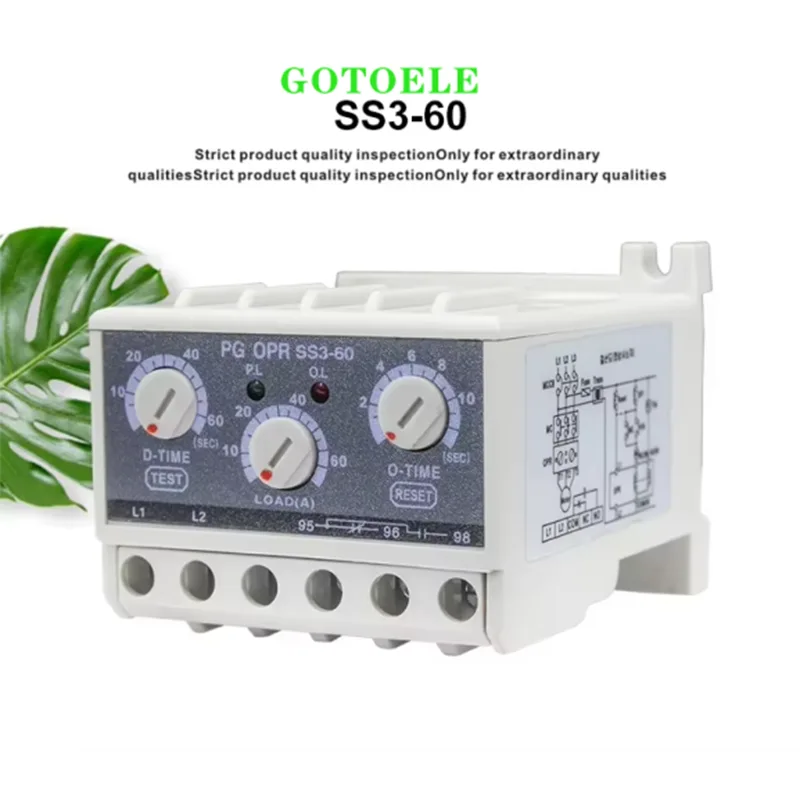

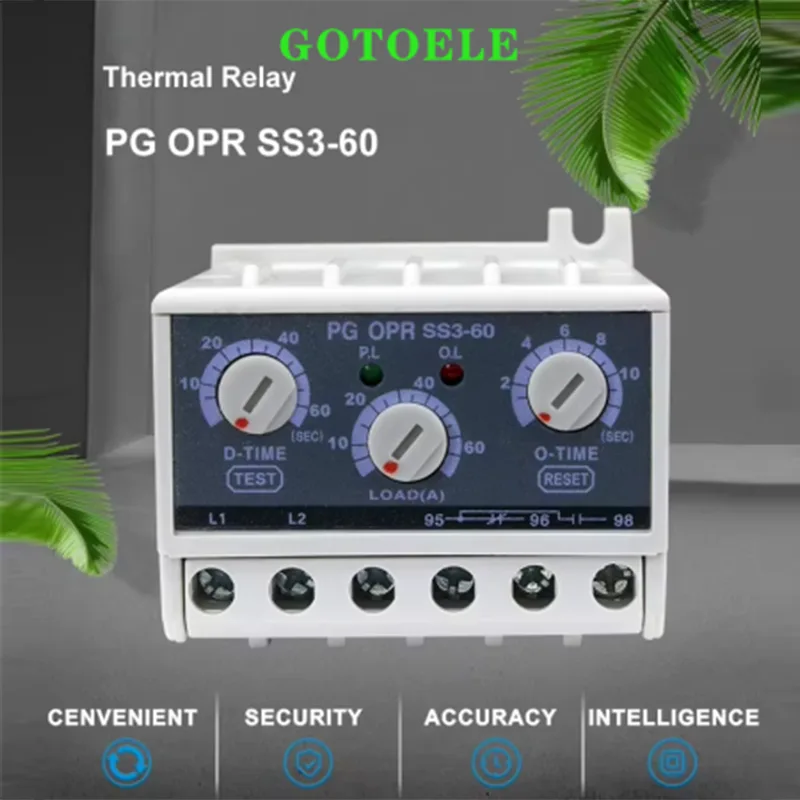

نموذج	منظمة PG SS3-60
جهد التشغيل	تيار متردد 90-260 فولت
التصنيف الحالي	30 أمبير 60 أمبير 120 أمبير
حمل الصدمة الكهربائية	طاقة منخفضة
نموذج الاتصال	1NO+1NC
تكرار	50/60 هرتز
وضع التثبيت	النوع المداري

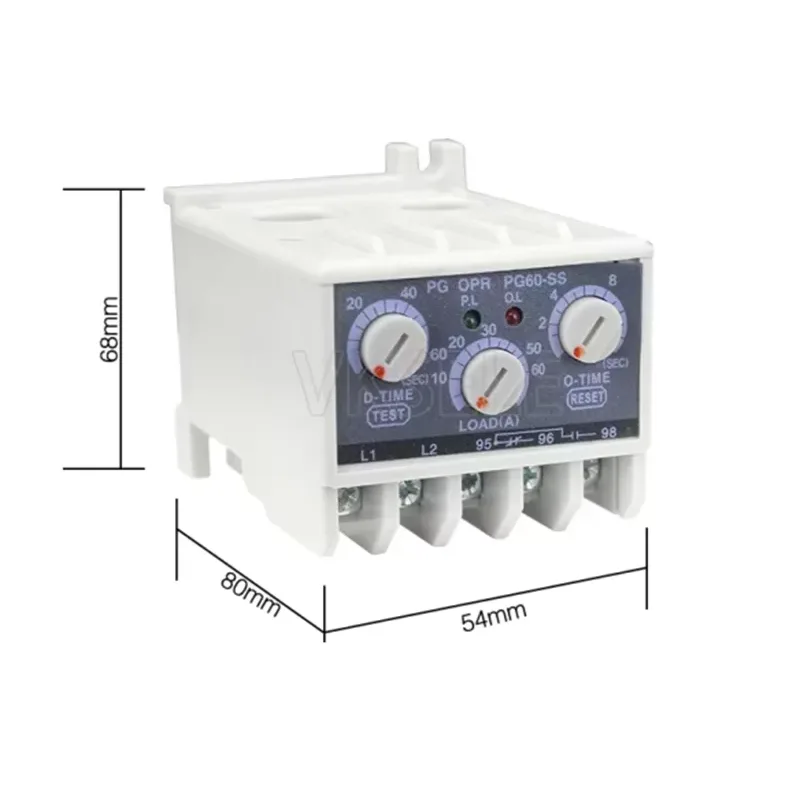

الشكل والأبعاد	546880 ملم

PG OPR-SS3-120 Electronic Motor Overload Relay

مشروع	PWR (أخضر) LED	TRP (أحمر) LED
قوة	○	x
عملية عادية	○	x
يسافر	×	○

مواصفة

النطاق الحالي	06 نوع) 1-6A
	اكتب 30) 5-30A
	النوع 60) 5-60A
	120 نوع) 10-120 أ
	النوع 600) استخدم CT خارجي مع 60A أو أعلى (المستوى 5A) والنوع 05
جهد العمل (الامم المتحدة)	Tpye110) 110 فولت تيار متردد
	Tpye22D) 90-260 فولت تيار متردد
	Tpye440) 180-46D فولت تيار متردد
تردد التشغيل	50/60 تيز
قوة التشغيل	<2 واط
درجة حرارة التشغيل	-20 درجة مئوية +55 درجة مئوية
انتظار (ر)	د الوقت 0.2-60 ثانية
	س- الوقت 0.2-125
مجموعة غير متماثلة	%±10
الشخص الذي يمكن الاتصال به	5A 250VAC تحميل مقاوم
تثبيت	35 مم سكة Din (D) أو جزء النافذة (P)

PG OPR-SS3-120 Electronic Motor Overload Relay

الإنتاج ومراقبة الجودة

تقوم GOTOELE بتصنيع مرحل التحميل الزائد للمحرك الإلكتروني PG OPR-SS3-120 في مقاطعة تشجيانغ، الصين، من خلال عمليات إنتاج احترافية وأنظمة صارمة لإدارة الجودة.

يخضع كل منتج لإجراءات الفحص بما في ذلك اختبار دقة الكشف الحالي، واختبار وظيفة الحماية، وفحص موثوقية المحطة، والتحقق من الأداء التشغيلي قبل الشحن. باتباع معايير إدارة الجودة ISO9001، تضمن GOTOELE جودة منتج متسقة وأداء موثوقًا للعملاء الصناعيين العالميين. التعبئة والتغليف والتسليم يستخدم مرحل التحميل الزائد للمحرك الإلكتروني PG OPR-SS3-120 مواد تغليف متوافقة مع معايير التصدير لمنع التلف أثناء النقل. تدعم GOTOELE التوريد بالجملة، وتخصيص OEM، ووضع العلامات المخصصة، وحلول التسليم المرنة لتلبية متطلبات العملاء الصناعيين الدوليين.

PG OPR-SS3-120 Electronic Motor Overload Relay

التعليمات

س1: ما الفرق بين مرحل الحمل الزائد الإلكتروني ومرحل الحمل الزائد الحراري؟

يستخدم مرحل التحميل الزائد الإلكتروني تقنية الاستشعار الحالية لتوفير استجابة أسرع ودقة أعلى وخيارات تعديل أوسع. إنه أقل تأثراً بتغيرات درجات الحرارة المحيطة ومناسب لأنظمة حماية المحركات الصناعية الحديثة.

Q2: هل يستطيع PG OPR-SS3-120 حماية المحركات من فقدان الطور؟

نعم. يتضمن الجهاز حماية من فقدان الطور ويمكنه اكتشاف الظروف غير الطبيعية ثلاثية الطور لفصل دائرة التحكم ومنع تلف المحرك.

س 3: هل PG OPR-SS3-120 مناسب لأحجام المحركات المختلفة؟

نعم. مع نطاق تيار قابل للتعديل من 10 إلى 120 أمبير، يمكن تهيئته لتطبيقات المحركات ثلاثية الطور المختلفة، بما في ذلك المضخات والمراوح والضواغط ومعدات التشغيل الآلي.

Q4: هل يدعم GOTOELE تخصيص OEM ؟

نعم. توفر GOTOELE خدمات OEM بما في ذلك طباعة الشعار والتعبئة المخصصة وتخصيص معلمات المنتج وفقًا لمتطلبات العملاء.

توفر GOTOELE للعملاء الصناعيين العالميين حلولًا موثوقة لحماية المحركات من خلال القدرة على التصنيع الاحترافي ومراقبة الجودة الصارمة وخبرة التطبيق العملي. يساعد مرحل التحميل الزائد للمحرك الإلكتروني PG OPR-SS3-120 على تحسين سلامة المعدات وتقليل تكاليف الصيانة ودعم التشغيل المستقر لأنظمة الأتمتة الصناعية.
