طريقة الأسلاك من قواطع الاتصالات

الأسلاكقواطع التيار المتردديتبع الفكرة الأساسية المتمثلة في البدء بالدائرة الرئيسية ثم دائرة التحكم. اعتمادًا على جهد الملف ومتطلبات التحكم، قد تختلف طريقة توصيل الأسلاك قليلاً. الخطوات المحددة هي كما يلي:

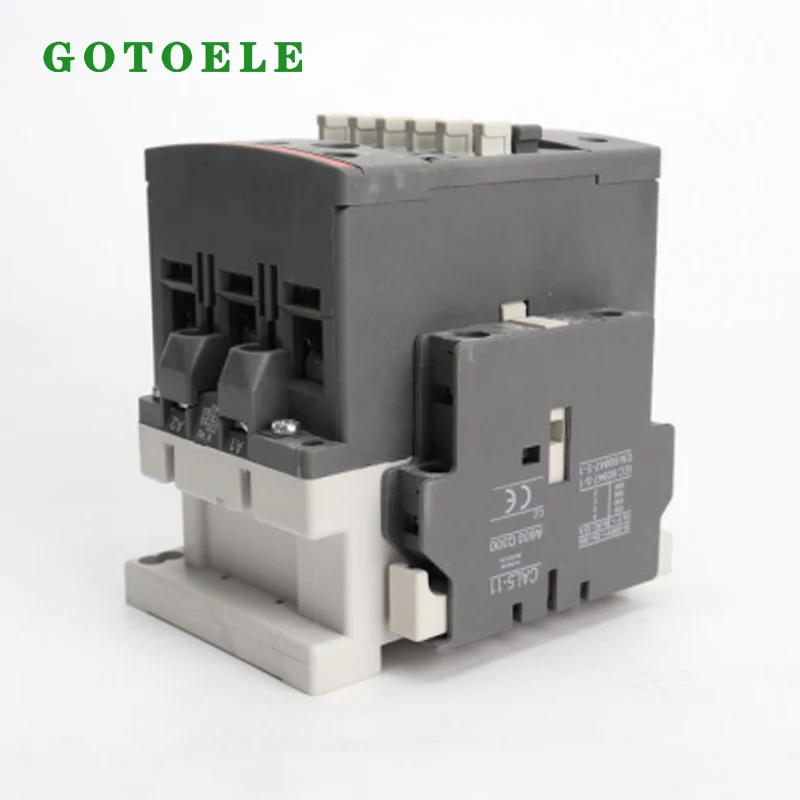

فهم محطات الأسلاك الأساسية

بعد استلام المقاول، قم أولاً بتأكيد الهوية:

أطراف الملف: تم وضع علامة A1 وA2 عليها (عادةً ما يكون هناك طرفين A2 متصلين لسهولة توصيل الأسلاك)؛

أطراف الدائرة الرئيسية: الأطراف العلوية L1 وL2 وL3 هي المحطات الواردة، والأطراف السفلية T1 وT2 وT3 هي المحطات الصادرة المتصلة بالحمل؛

جهات الاتصال المساعدة: 13NO/14NO هي عادةً جهات اتصال مفتوحة (يتم فصلها عندما لا يتم تشغيل الملف)، 21NC/22NC هي عادةً جهات اتصال مغلقة (مغلقة عندما لا يتم تشغيل الملف)، وتستخدم لمنطق التحكم مثل القفل الذاتي والتشابك.

خطوات الأسلاك الأساسية (متمايزة بجهد الملف)

1. قواطع لفائف 220 فولت

أسلاك الملف: A1 إلى سلك محايد، A2 إلى سلك حي (عبر مفتاح التحكم)؛

أسلاك الدائرة الرئيسية: يتم توصيل الأطراف العلوية L1 وL2 بالأسلاك المحايدة والمباشرة على التوالي، بينما يتم توصيل الأطراف السفلية T1 وT2 مباشرة بمعدات كهربائية 220 فولت؛

منطق العمل: بعد تشغيل الملف، يتم إغلاق الموصل، وتوصيل الدائرة الرئيسية، وبدء تشغيل الجهاز؛ بعد انقطاع التيار الكهربائي، يتم فصل الدائرة الرئيسية وتتوقف المعدات.

2. قواطع لفائف 380 فولت

أسلاك الملف: يتم توصيل كل من A1 وA2 بسلك حي؛

أسلاك الدائرة الرئيسية: يتم توصيل ثلاثة أسلاك حية بالأطراف العلوية L1 وL2 وL3 على التوالي، ويتم توصيل الأطراف السفلية T1 وT2 وT3 مباشرة بمعدات كهربائية 380 فولت (عادةً محركات ثلاثية الطور)؛

منطق العمل: متوافق مع 220 فولت، يتم توصيل الدائرة الرئيسية بعد إغلاق الملف.

طرق الأسلاك الشائعة لسيناريوهات التحكم

1. أبسط التحكم في الركض

السلك المباشر ← زر التحكم ← ملف الموصل A2، A1 متصل بسلك محايد / سلك حي آخر، يمكن توصيل الدائرة الرئيسية مباشرة بالحمل؛

الميزات: الضغط مع الاستمرار على الزر لتشغيل الجهاز، ثم تحريره للتوقف، هو أسلوب التحكم الأساسي.

2. التحكم في الحماية الذاتية (بدء التوقف) وإيقاف التشغيل المشترك

يتم توصيل زر الإيقاف بشكل متسلسل بدائرة الملف، ويتم توصيل زر البدء بالتوازي مع جهة الاتصال المساعدة المفتوحة عادة للموصل؛

المنطق: بعد الضغط على زر البدء، يتم تشغيل الملف، ويتم إغلاق جهة الاتصال المساعدة المفتوحة عادة. بعد تحرير الزر، لا يزال من الممكن تشغيل الملف بشكل مستمر من خلال جهة الاتصال المساعدة المغلقة للحفاظ على التشغيل؛ اضغط على زر التوقف لإيقاف تشغيل الملف وإيقاف الجهاز.

3. التحكم في الدوران الأمامي والخلفي للمحرك (التعشيق المزدوج).

يلزم وجود موصلين لتوصيل جهات الاتصال المساعدة المغلقة عادةً للموصلين على التوالي مع دوائر ملف بعضهما البعض (لتحقيق تشابك الموصل)، كما يتم توصيل الأزرار أيضًا في شكل متشابك؛

السمة: تأكد من تشغيل موصل واحد فقط في نفس الوقت لتجنب حدوث دوائر قصيرة على مرحلتين، وهي طريقة الاتصال القياسية للتحكم في الدوران الأمامي والخلفي للمحرك.

التحكم عن بعد

تقنية الأسلاك: قم بتوصيل جميع أزرار التوقف على التوالي وجميع أزرار التشغيل بالتوازي لتحقيق التحكم في نفس الجهاز من مواقع متعددة.
