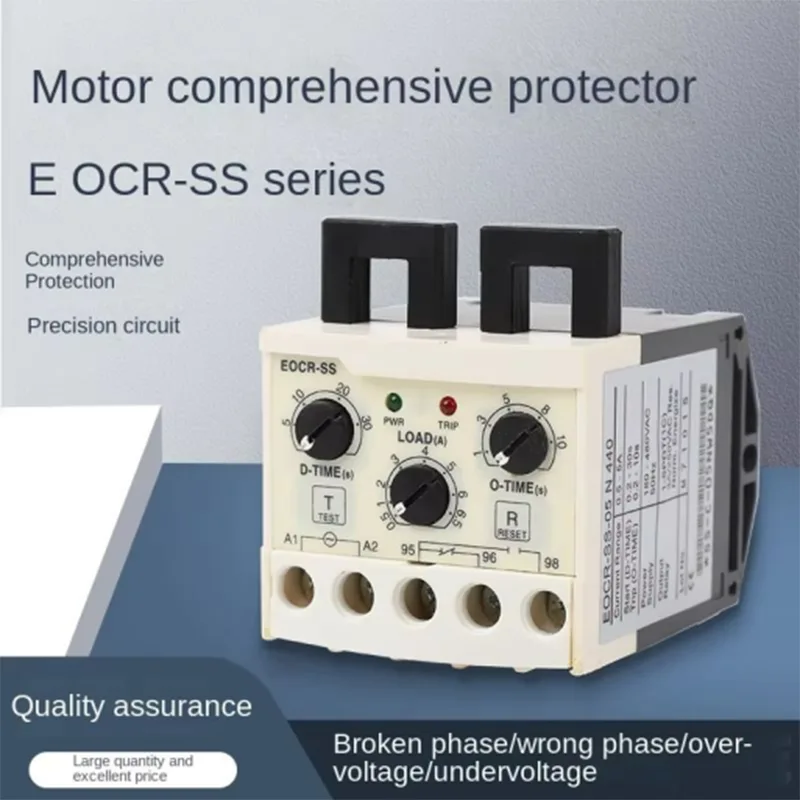

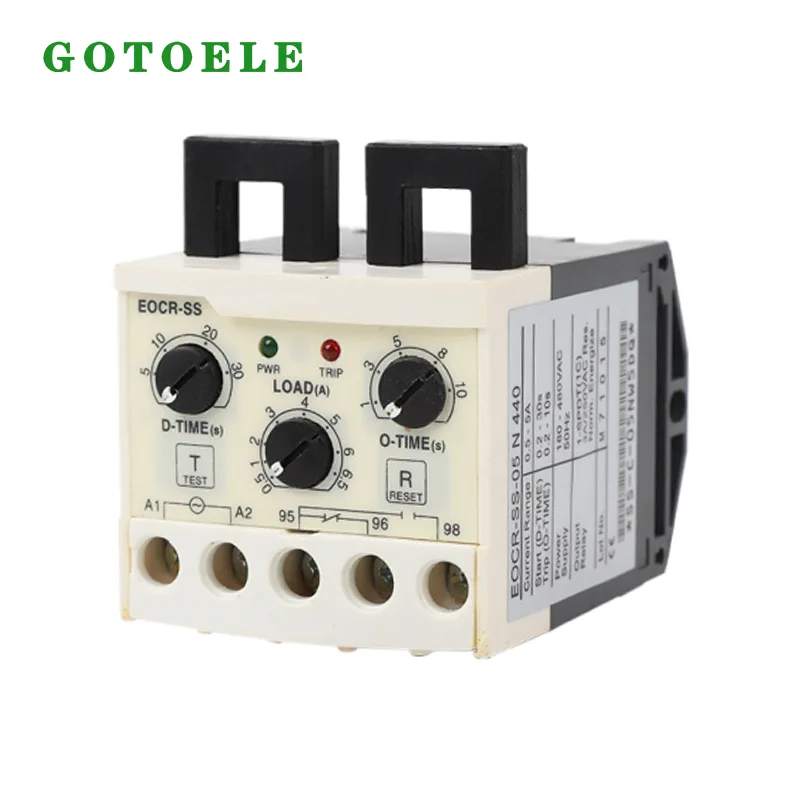

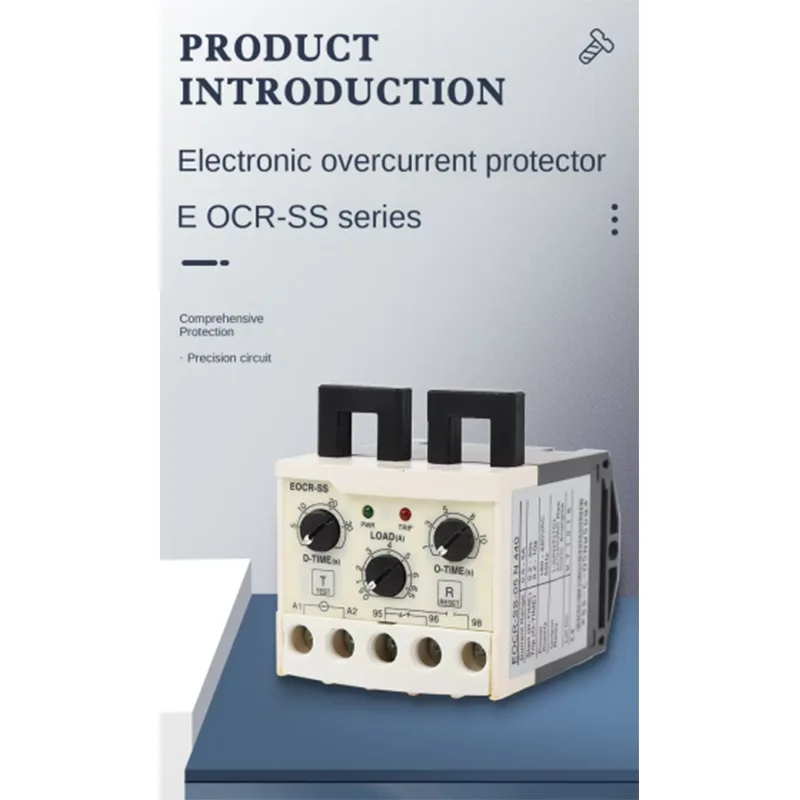

مرحل حماية المحرك الإلكتروني EOCR-SS

تم تطويره وتصنيعه بواسطة GOTOELE، وهي شركة متخصصة في تصنيع الأجهزة الكهربائية ذات الجهد المنخفض في تشجيانغ، الصين مع أكثر من 14 عامًا من الخبرة في الصناعة، ويدمج واقي المحرك الإلكتروني هذا الحماية من الحمل الزائد، وحماية كشك المحرك، وحماية فقدان الطور، وحماية اختلال التوازن الحالي ثلاثي المراحل في وحدة مدمجة واحدة مثبتة على سكة DIN. يتم استخدامه على نطاق واسع في المضخات والمراوح والضواغط والناقلات وخزائن التحكم OEM حيث يلزم حماية موثوقة للمحرك وتقليل وقت توقف الصيانة.

مبدأ العمل تم تصميم مرحل حماية المحرك الإلكتروني EOCR-SS لحماية محركات التيار المتردد الصغيرة والمتوسطة ثلاثية الطور من الظروف الحالية غير الطبيعية التي قد تسبب ارتفاع درجة حرارة الملف وشيخوخة العزل وإيقاف تشغيل المعدات بشكل غير متوقع.

على عكس مرحلات الحمل الزائد الحراري ثنائية المعدن التقليدية التي تتفاعل ببطء وتتأثر بدرجة الحرارة المحيطة، يقوم EOCR-SS بمراقبة تيار تشغيل المحرك بشكل مستمر من خلال محول تيار منفصل. عند حدوث ظروف غير طبيعية مثل الحمل الزائد أو فشل الطور أو عدم توازن التيار، يقوم المرحل بفصل دائرة التحكم في الموصل بسرعة لإيقاف المحرك ومنع المزيد من الضرر.

يسمح هيكل CT المقسم بالتثبيت دون إزالة كابلات الطاقة الموجودة. وهذا يجعلها مناسبة بشكل خاص لترقيات المعدات، وتجديد خزانة التحكم القديمة وآلات OEM حيث يكون تقليل وقت التثبيت أمرًا مهمًا.

● تصميم مدمج

● وظائف حماية متعددة

● نطاق تعديل التيار الواسع (10:1)

● وظيفة مقياس التيار الكهربائي

● مؤشر LED للرحلة

● دقة عالية

● إعادة الضبط اليدوي الفوري

● إعادة ضبط جهاز التحكم عن بعد الكهربائي

● وظيفة الاختبار

● البيئة المحيطة غير حساسة

● انخفاض استهلاك الطاقة

● تشغيل آمن من الفشل (بدون إصدار فولت)

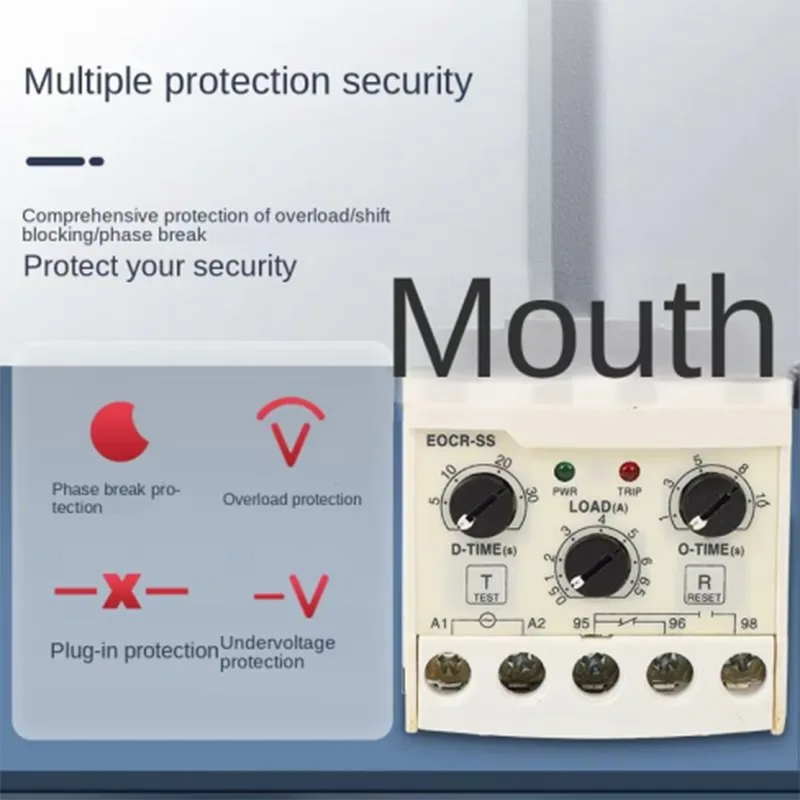

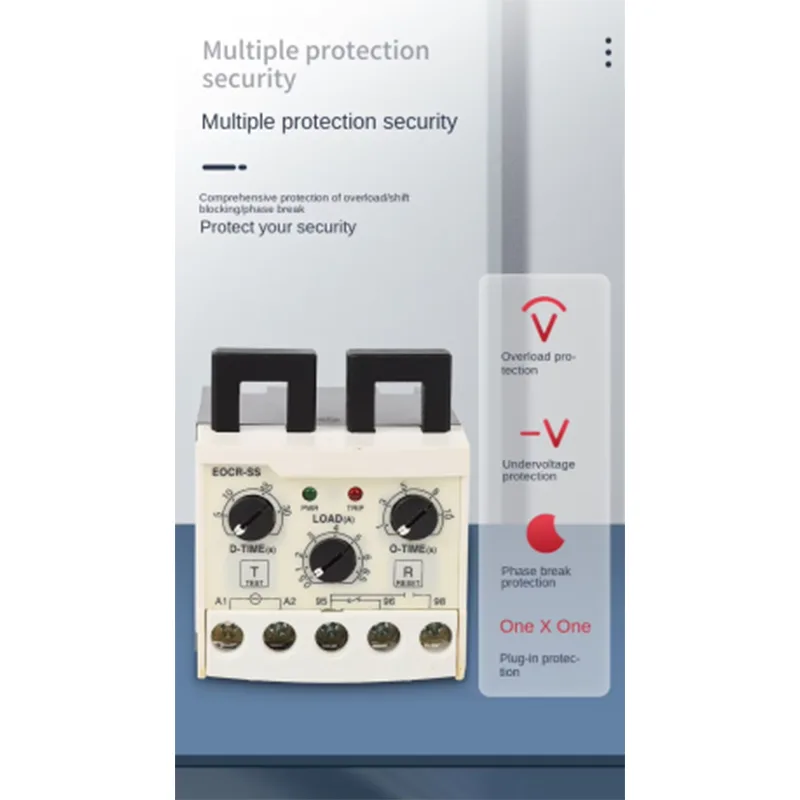

وظائف الحماية الذكية لسلامة المحركات

1. حماية دقيقة من الحمل الزائد والمماطلة

أثناء تشغيل المحرك، يمكن أن يؤدي الحمل الميكانيكي المفرط أو انسداد المحمل أو تشويش المعدات إلى ارتفاع التيار إلى ما هو أبعد من نطاق التشغيل العادي. يكتشف EOCR-SS بشكل مستمر تغيرات تيار المحرك وينشط الحماية بعد وقت التأخير المحدد مسبقًا.

يسمح إعداد الحمل القابل للتعديل للمستخدمين بمطابقة التيارات المختلفة للمحرك بدقة، بينما تمنع وظيفة التأخير O-TIME الإغلاق غير الضروري الناتج عن تقلب التيار لفترة قصيرة.

يتم تطبيق وظيفة الحماية هذه على نطاق واسع في أنظمة النقل، ومضخات المياه، ومعدات التهوية والآلات الصناعية الصغيرة حيث قد يؤدي الحمل الزائد غير المتوقع للمحرك إلى انقطاع الإنتاج.

2. حماية فقدان الطور للمحركات ثلاثية الطور

قد تواجه المحركات ثلاثية الطور التي تعمل في ظل ظروف فقدان الطور تيارًا زائدًا في المراحل المتبقية، مما يؤدي إلى ارتفاع درجة حرارة الملفات بسرعة وتلف دائم للمحرك.

يكتشف EOCR-SS التوزيع غير الطبيعي للتيار الناتج عن فشل الطور أو الكابلات المنفصلة أو مشاكل الاتصال بالموصل، ويقوم على الفور بمقاطعة دائرة التحكم في المحرك.

تعتبر هذه الوظيفة ذات قيمة خاصة في المناطق ذات شبكات الطاقة غير المستقرة والمرافق الزراعية وتركيبات المعدات الخارجية حيث تكون مخاطر فقدان الطور أعلى.

3. مراقبة عدم الاتزان الحالي على ثلاث مراحل

عادة ما يكون سبب التوزيع غير المتساوي للتيار بين ثلاث مراحل هو مشاكل اللف، أو عدم توازن الجهد أو التحميل الميكانيكي غير المتساوي.

يقوم EOCR-SS بمراقبة الاختلافات الحالية بين المراحل ويوفر الحماية المبكرة قبل أن يتطور الخلل الطفيف إلى فشل حركي خطير.

بالمقارنة مع أجهزة الحماية التقليدية التي لا تستجيب إلا بعد حدوث حمل زائد شديد، تساعد مراقبة التيار الإلكتروني فرق الصيانة على تحديد المخاطر المحتملة في وقت مبكر وتقليل فترات التوقف غير المتوقعة.

4. وظيفة تأخير بدء التشغيل قابلة للتعديل

يعد تيار بدء التشغيل الكبير أمرًا طبيعيًا عندما تبدأ المحركات في العمل. قد تؤدي الحماية الفورية من التحميل الزائد أثناء بدء التشغيل إلى تعثر غير ضروري.

تتيح وظيفة تأخير بدء التشغيل D-TIME المدمجة للمحركات إكمال التسارع قبل الدخول في وضع الحماية العادي. يمكن للمستخدمين ضبط التأخير وفقًا لخصائص بدء تشغيل المحرك المختلفة، مما يضمن التشغيل الموثوق للمعدات ذات متطلبات عزم دوران أعلى.

تجربة التطبيق والتحقق من المشروع

مشروع ترقية حماية المحرك في مصنع تجهيز الأغذية في فيتنام

استنادًا إلى خبرة GOTOELE في التصنيع الكهربائي منخفض الجهد ومشاريع التصدير العالمية، تم تطبيق EOCR-SS في ترقيات حماية المحركات للعملاء الصناعيين.

في مارس 2026، قامت إحدى الشركات المصنعة لمعدات تجهيز الأغذية في فيتنام بتركيب 120 وحدة من مرحل حماية المحرك الإلكتروني EOCR-SS في خزانات التحكم في محرك الناقل.

بيئة التطبيق شملت:

· نوع العميل: مصنع آلات تصنيع الأغذية

· موقع التثبيت: خزائن التحكم في نظام الناقل

· نطاق قوة المحرك: 0.75 كيلو واط - 2.2 كيلو واط محركات ثلاثية الطور

· جهد التشغيل: AC380V 50 هرتز

· درجة حرارة التشغيل: -10 درجة مئوية إلى 45 درجة مئوية

· مدة التشغيل اليومية: حوالي 16 ساعة/يوم

· تردد تشغيل المحرك: 50-80 مرة/يوم

بعد 12 شهرًا من التشغيل المستمر، أبلغ العميل عن أداء حماية مستقر وتقليل فشل المحرك الناتج عن مشاكل الحمل الزائد وفقدان الطور. بالمقارنة مع حلول الحماية من الحمل الزائد الحراري السابقة، تم تقليل تكرار تدخل الصيانة بشكل كبير، مما أدى إلى تحسين استمرارية الإنتاج.

يوضح هذا التطبيق العملي موثوقية EOCR-SS في بيئات تشغيل المحركات الصناعية عالية التردد.

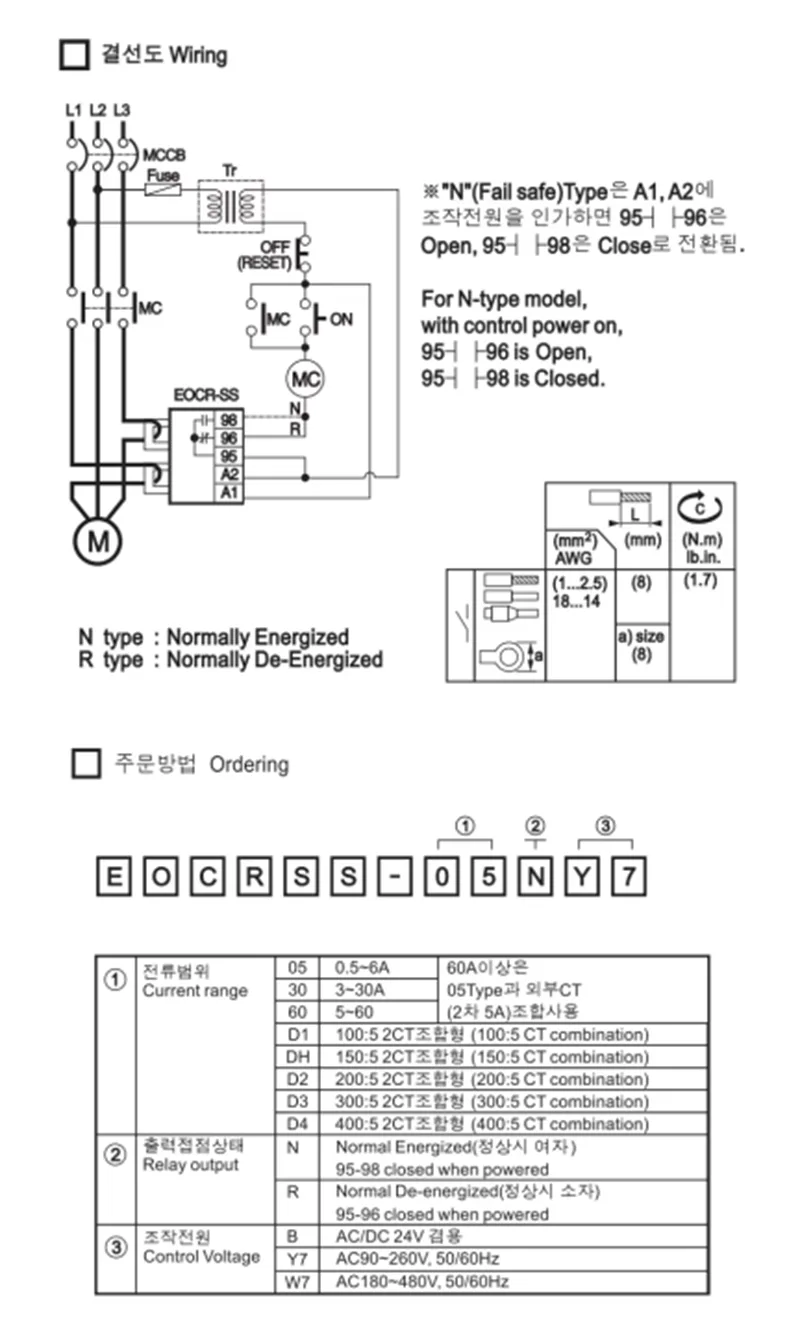

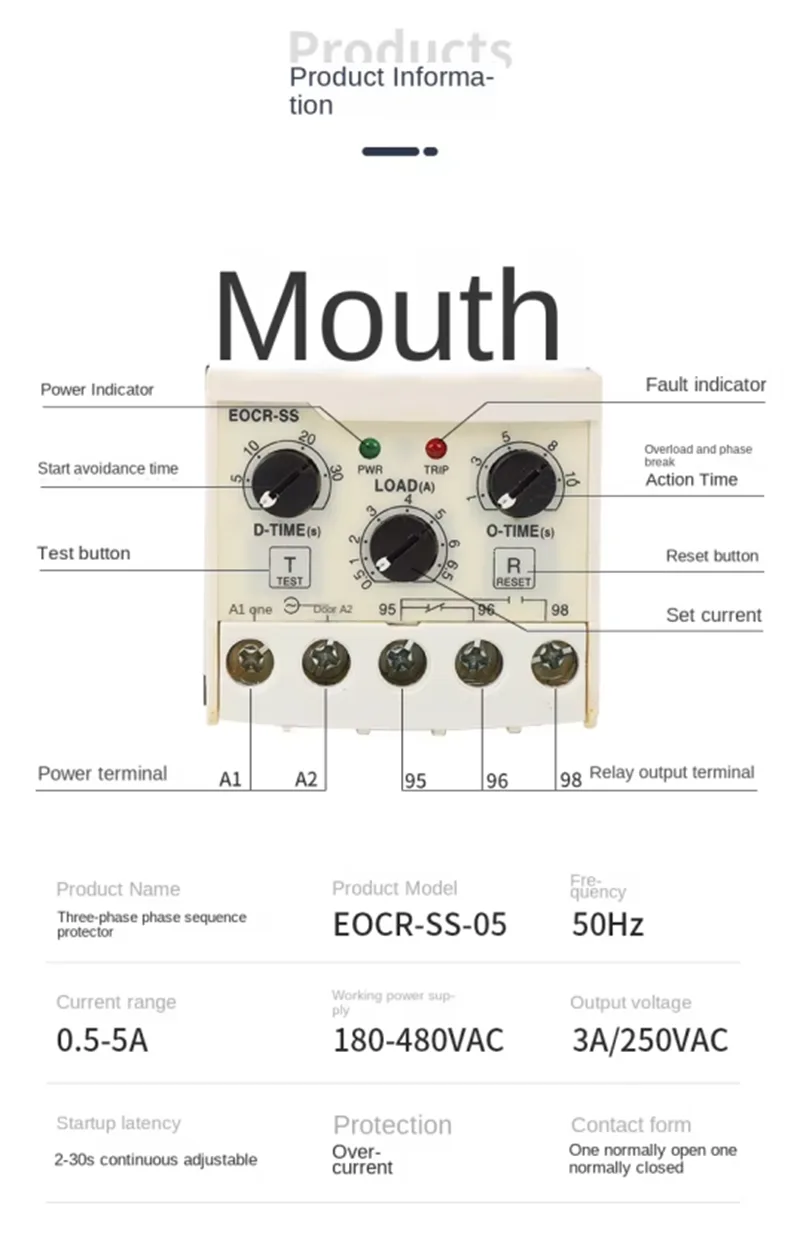

معلمات المنتج

مزايا المنتج

1. التثبيت دون الحاجة إلى قطع الكابلات يوفر وقت التحديث

يعتمد EOCR-SS تصميم محول تيار منقسم قابل للفتح. يحتاج فنيو التثبيت فقط إلى تثبيت CT على كابلات المحرك الموجودة دون فصل الأسلاك أو تعديل دائرة الطاقة.

يقلل هذا التصميم بشكل كبير من صعوبة تركيب الآلات الموجودة، وهو مناسب بشكل خاص لترقيات معدات المصانع ومشاريع تعديل خزانة التحكم.

2. الكشف الإلكتروني يحسن دقة الحماية

يوفر نظام الاستشعار الإلكتروني للتيار حماية أسرع وأكثر استقرارًا مقارنةً بمرحلات الحمل الزائد الحرارية التقليدية.

إنه يتجنب تأثير درجة الحرارة ومشاكل التعب الميكانيكي، ويحافظ على أداء الحماية المتسق أثناء التشغيل على المدى الطويل.

3. التعديل المرن يطابق المحركات المختلفة

يوفر EOCR-SS تعديلاً مستقلاً لتأخير بدء التشغيل وتيار التشغيل ومعلمات تأخير الرحلة.

يمكن للمستخدمين تكوين إعدادات الحماية وفقًا لأحمال المحرك المختلفة، وظروف البدء وبيئات التطبيق، مما يحسن التوافق مع الآلات الصناعية المختلفة.

4. تصميم السكك الحديدية المدمج DIN يوفر مساحة الخزانة

يسمح الهيكل المعياري بالتركيب المباشر داخل خزانات التحكم الكهربائية القياسية.

بالمقارنة مع تركيب محولات تيار منفصلة ومكونات الحماية، يوفر EOCR-SS حلاً أكثر إحكاما ويبسط تصميم نظام التحكم.

التصنيع وضمان الجودة

GOTOELE هي شركة مصنعة ومصدرة محترفة متخصصة في المنتجات الكهربائية ذات الجهد المنخفض، بما في ذلك الموصلات والمرحلات وقواطع الدائرة الكهربائية وأجهزة حماية المحركات ومكونات التحكم الصناعية.

مع أكثر من 14 عامًا من الخبرة في مجال التصنيع الكهربائي، تدير الشركة قاعدة إنتاج في Liushi، Yueqing، Zhejiang، الصين. يغطي المصنع أكثر من 1600 متر مربع ويتضمن مناطق إنتاج احترافية ومرافق فحص الجودة.

أثناء إنتاج EOCR-SS، تقوم GOTOELE بإجراء عمليات فحص صارمة تغطي دقة الكشف الحالي، واستجابة عمل التتابع، وموثوقية المحطة الطرفية، واختبارات تقادم المنتج.

تتبع كل دفعة إجراءات إدارة الجودة ISO9001، وتتوافق المنتجات مع متطلبات شهادة CE لضمان أداء مستقر للتطبيقات الصناعية الدولية.

التعبئة والتغليف والتسليم

يتم تعبئة مرحل حماية المحرك الإلكتروني EOCR-SS وفقًا لمعايير التصدير الدولية لمنع الضرر أثناء النقل.

بالنسبة للطلبات بالجملة، توفر GOTOELE جدولة إنتاج فعالة مع أوقات تسليم نموذجية تتراوح من 10 إلى 15 يومًا. تتوفر خدمات تخصيص OEM بما في ذلك طباعة الشعار وتصميم التغليف وتخصيص المعلمات للموزعين العالميين ومصنعي المعدات الصناعية.

التعليمات

1. ما هو الفرق بين EOCR-SS ومرحل الحمل الزائد الحراري التقليدي؟

يستخدم EOCR-SS تقنية مراقبة التيار الإلكتروني، مما يوفر دقة حماية أعلى واستجابة أسرع مقارنةً بمرحلات الحمل الزائد الحراري التقليدية. كما أنه يدعم تركيب CT بدون قطع الكابل، مما يجعله أكثر ملاءمة لترقية المعدات.

2. هل يمكن تركيب EOCR-SS على خزائن التحكم في المحركات الموجودة؟

نعم. يسمح محول التيار المثبت بالتثبيت مباشرة على كابلات المحرك الموجودة دون إزالة الأسلاك، مما يجعله مناسبًا لمشاريع تجديد وصيانة المعدات القديمة.

3. ما هي المحركات المناسبة لـ EOCR-SS؟

تم تصميم EOCR-SS بشكل أساسي لمحركات التيار المتردد الصغيرة ثلاثية الطور، بما في ذلك المضخات والمراوح والضواغط والناقلات وآلات OEM مع المتطلبات الحالية ضمن نطاق 0.5 ~ 5A.

4. هل توفر GOTOELE تخصيص OEM؟

نعم. تدعم GOTOELE خدمات OEM/ODM بما في ذلك الملصقات المخصصة والتعبئة والمواصفات ومتطلبات المعلمات الكهربائية لمختلف الأسواق الدولية.

تجمع GOTOELE بين القدرة الاحترافية على التصنيع الكهربائي وخبرة التطبيق العملي وأنظمة مراقبة الجودة الصارمة لتوفير حلول موثوقة لحماية المحركات للعملاء الصناعيين العالميين. يمثل مرحل حماية المحرك الإلكتروني EOCR-SS ترقية فعالة من حيث التكلفة من أجهزة الحماية التقليدية، مما يساعد الصناعات على تحسين سلامة المعدات وتقليل تكاليف الصيانة وتحقيق عملية إنتاج أكثر استقرارًا.
