ما هي العوامل التي يجب مراعاتها عند اختيار زر الضغط مع ضوء المؤشر؟

لوحة التحكم في الآلة الصناعية الحديثة هي سيمفونية من المدخلات والمخرجات. من بين العناصر الأكثر أهمية هي الأزرار الانضغاطية المتواضعة المزودة بمؤشرات ضوئية، وهي الواجهة الأساسية بين المشغلين البشريين والآلات المعقدة. يحمل كل زر مسؤولية هائلة: بدء تشغيل الناقل، أو إيقاف الدوار عالي السرعة، أو الإشارة إلى إيقاف التشغيل في حالات الطوارئ. يمكن أن يؤدي زر واحد تم تحديده بشكل خاطئ إلى إرباك المشغل أو تلف المعدات أو حتى وقوع حوادث تهدد حياته. في منشأة تصنيع مزدحمة، ضغط مشغل الآلة ذات مرة على زر ضغط أخضر مزود بمؤشر ضوئي، متوقعًا أن يبدأ تشغيل المعدة. وبدلاً من ذلك، بدأت سلسلة توقف طارئة. تم توصيل ضوء مؤشر الزر بقطبية عكسية - اللون الأخضر، الذي يعني عالميًا "انطلق"، كان في الواقع يشير إلى "توقف". تسببت هذه الأخطاء البسيطة في توقف العمل لساعات طويلة وإجراء تحقيق كان من الممكن تجنبه من خلال الاختيار المناسب والتحقق من الأسلاك. ويؤكد هذا السيناريو على حقيقة بالغة الأهمية: وهي اختيار الحقزر الضغط مع ضوء المؤشرليس قرار شراء تافهًا؛ إنها مهمة هندسية أساسية تتطلب تقييمًا منهجيًا لعوامل متعددة مترابطة.

عند اختيار زر ضغط مزود بمؤشر ضوئي، يجب على المهندسين التنقل في مصفوفة قرارات معقدة تشمل التوافق الكهربائي، والمرونة البيئية، وطول العمر الميكانيكي، ومتطلبات الإشارات المرئية، وقيود التثبيت المادي. تبدأ العملية بفهم المتطلبات الكهربائية للتطبيق: الجهد والتيار وتكوين الاتصال. ويمتد إلى البيئة التي سيعمل فيها الزر، سواء كانت غرفة تحكم نظيفة، أو أرضية مصنع متربة، أو منشأة خارجية رطبة. يحدد العمر المتوقع للميكانيكية والتغذية الراجعة اللمسية رضا المشغل والموثوقية على المدى الطويل. يجب أن يتوافق لون ضوء المؤشر ووضعه مع المعايير الدولية لضمان الفهم الفوري والبديهي. وأخيرًا، يجب أن تتماشى الأبعاد المادية وخيارات التثبيت مع فتحات اللوحة وجماليات التصميم. فييويهتشينغ جونجتونج الكهربائية المحدودة، قام مصنعنا بتصنيع الملايين من وحدات الضغط مع ضوء المؤشر، وقد رأينا كيف يمكن لمواصفات تبدو بسيطة أن تُحدث فرقًا بين عقود من الخدمة الموثوقة والفشل المبكر. سيرشدك هذا الدليل الشامل عبر كل عامل حاسم، مما يوفر لك الرؤى الفنية اللازمة لاتخاذ قرار مستنير.

جدول المحتويات

• 1. ما هو زر الضغط ذو المؤشر الضوئي وأين يتم استخدامه؟
  • 1.1 التعريف والبنية الأساسية
  • 1.2 أنواع وسيناريوهات التطبيق
• 2. ما هي المواصفات الكهربائية التي يجب عليك تقييمها؟
• 3. كيف تؤثر الظروف البيئية على اختيار زر الضغط؟
• 4. ما هي العوامل الميكانيكية والمتانة المهمة؟
• 5. كيفية الاختيار بين ألوان وأوضاع إضاءة المؤشر المختلفة؟
• 6. الأسئلة المتداولة (الأسئلة الشائعة)
• 7. حول شركة يويهتشينغ جونجتونج الكهربائية المحدودة
• 8. الاستنتاج

1. ما هو زر الضغط ذو المؤشر الضوئي وأين يتم استخدامه؟

1.1 التعريف والبنية الأساسية

A زر الضغط مع ضوء المؤشرهو جهاز تحكم كهروميكانيكي متكامل يجمع بين وظيفتين أساسيتين في وحدة واحدة مدمجة: آلية التبديل اليدوية (زر الضغط) ومؤشر الحالة المرئية (ضوء المؤشر). عندما يضغط المشغل على الزر، تفتح آلية الاتصال الداخلية أو تغلق دائرة كهربائية، وتتحكم في عملية أو قطعة من المعدات. وفي الوقت نفسه، يوفر ضوء المؤشر المدمج ردود فعل مرئية فورية، مما يؤكد تشغيل الزر أو ينقل حالة النظام الذي يتم التحكم فيه. هذه الوظيفة المزدوجة - التي تجمع بين المدخلات البشرية ومخرجات الآلة - تجعل زر الضغط المزود بمؤشر ضوئي مكونًا لا غنى عنه في كل لوحة تحكم تقريبًا عبر الصناعات.

لفهم كيفية عمل زر الضغط المزود بمؤشر ضوئي، يجب علينا فحص تركيبه الداخلي. يتكون الجهاز من أربعة عناصر هيكلية أساسية تعمل بالتنسيق:

1. رأس التشغيل (غطاء الزر).هذه هي الواجهة المادية التي يتصل بها المشغل. يتم تصنيعه عادةً من اللدائن الهندسية (مثل البولي كربونات أو ABS أو النايلون) أو المعدن (الألومنيوم أو الفولاذ المقاوم للصدأ أو النحاس). يتوفر رأس التشغيل بأشكال مختلفة: مسطح أو مثبت على نحو متساطح (مجوف لمنع التشغيل العرضي)، أو مرتفع أو محدب (يسهل تحديد موقعه والضغط عليه)، ورأس الفطر (مصمم لتطبيقات التوقف في حالات الطوارئ، مما يوفر سطحًا كبيرًا يسهل الإمساك به). غالبًا ما يتميز الغطاء بقسم شفاف أو نصف شفاف يسمح لضوء المؤشر بالتألق من خلاله، مما يخلق المظهر المضيء.

2. مصدر ضوء المؤشر.يتم إنتاج الإضاءة بواسطة مصدر ضوء داخلي. تاريخيًا، تم استخدام المصابيح المتوهجة، ولكن زر الضغط المزود بمؤشر ضوئي اليوم يستخدم بشكل أساسي الثنائيات الباعثة للضوء (LEDs)، والتي توفر عمرًا أطول، واستهلاكًا أقل للطاقة، وألوانًا أكثر سطوعًا وحيوية. يمكن تصميم مؤشر LED ليوفر ألوانًا مختلفة (أحمر، أخضر، أصفر، أزرق، أبيض) وأوضاع مختلفة (تشغيل ثابت، أو وميض، أو وميض). ينتشر الضوء من خلال الغطاء أو من خلال عدسة ضوئية منفصلة.

3. آلية التبديل (جهات الاتصال).يوجد أسفل رأس التشغيل كتلة الاتصال. تقوم هذه الآلية بترجمة الدفع الميكانيكي إلى إجراء تبديل كهربائي. عادةً ما تكون نقاط الاتصال مصنوعة من سبائك الفضة أو مواد مطلية بالذهب لضمان مقاومة منخفضة وتشغيل موثوق على مدى ملايين الدورات. يمكن أن يكون تكوين جهة الاتصال مؤقتًا (يعود الزر إلى موضعه الأصلي عند تحريره) أو يتم الاحتفاظ به (يظل الزر في الموضع الذي تم الضغط عليه فيه). يتضمن ترتيب الاتصال مفتوحًا عادةً (NO)، ومغلقًا عادةً (NC)، ومجموعات منها، مما يسمح باستخدام الزر في منطق التحكم المختلفة.

4. الإنهاء والإسكان.يوفر الجزء الخلفي من زر الضغط المزود بمؤشر ضوئي نقاط التوصيل الكهربائية (أطراف التوصيل اللولبية، أو التوصيلات الإضافية، أو دبابيس PCB). تم تصميم الغلاف، الذي يغلف المكونات الداخلية، للحماية من دخول الغبار والرطوبة والملوثات البيئية الأخرى. تحدد المادة وتصميم الختم تصنيف IP (حماية الدخول) للجهاز، وهي مواصفات مهمة سنستكشفها لاحقًا.

يعتبر مبدأ تشغيل الزر الانضغاطي المزود بمؤشر ضوئي بسيطًا ولكنه أنيق. عندما يطبق المشغل القوة على رأس التشغيل، تقوم الوصلة الميكانيكية بتحريك كتلة الاتصال. توفر آلية الزنبرك ردود فعل ملموسة - "نقرة" أو مقاومة واضحة - لإعلام المشغل بحدوث التشغيل. تقوم جهات الاتصال بعد ذلك بتغيير الحالة وفتح الدائرة أو إغلاقها. في الوقت نفسه، يضيء ضوء المؤشر (إذا كانت الدائرة مصممة لتنشيط الضوء عند التشغيل) أو يغير حالته، مما يوفر تأكيدًا بصريًا. ويضمن هذا الإجراء المزدوج - الملموس والمرئي - أن يتلقى المشغل تعليقات فورية لا لبس فيها حول أفعاله والحالة الناتجة للنظام المتحكم فيه.

1.2 أنواع وسيناريوهات التطبيق

مجموعة متنوعة منزر الضغط مع ضوء المؤشرتعكس المنتجات المتوفرة في السوق المتطلبات المتنوعة للتطبيقات الصناعية الحديثة. ويعتمد اختيار نوع معين على بيئة التشغيل ومتطلبات واجهة المستخدم وطبيعة نظام التحكم. إن فهم هذا التصنيف هو الخطوة الأولى في عملية الاختيار الناجحة.

يوفر الجدول أدناه تصنيفًا شاملاً لمنتجات Pushbutton with Indicator Light، مرتبة حسب السمات الرئيسية وسياقات التطبيق الخاصة بها.

إن مجال تطبيق زر الضغط مع ضوء المؤشر واسع ومتنوع. فيما يلي القطاعات الأكثر شيوعًا والتطبيقات المحددة:

• لوحات التحكم الصناعية:في منشآت التصنيع، يتم استخدام زر الضغط مع ضوء المؤشر لبدء وإيقاف ومراقبة الآلات مثل سيور النقل وآلات CNC ومعدات التعبئة والتغليف وخطوط التجميع. هنا، توفر مجموعة الزر المضيء حالة "تشغيل/توقف" واضحة، مما يقلل من أخطاء المشغل.
• البناء والمعدات الثقيلة:في الحفارات والرافعات والآلات الزراعية، يتم استخدام زر الضغط المزود بمؤشر ضوئي لتشغيل/إيقاف المحرك، والبوق، وأدوات التحكم في الإضاءة. تتطلب هذه التطبيقات متانة عالية، ومقاومة للماء، ومقاومة للاهتزاز.
• المصاعد والسلالم المتحركة:عادةً ما تكون أزرار الاتصال داخل وخارج المصاعد عبارة عن زر ضغط مزود بمؤشر ضوئي يضيء للإشارة إلى أنه تم تسجيل مكالمة. هذه التعليقات ضرورية لثقة الركاب. يجب أن تكون الأزرار قوية ولها عمر ميكانيكي عالي (ملايين الدورات).
• المعدات الطبية والمخبرية:في أسرة المستشفيات، وأجهزة التشخيص، وأجهزة التحليل المعملية، يتم استخدام زر الضغط المزود بمؤشر ضوئي للوظائف الحيوية. غالبًا ما تتطلب هذه الأجهزة مواد مضادة للميكروبات، وضوضاء منخفضة، وردود فعل لمسية دقيقة لضمان التشغيل الدقيق في البيئات عالية الضغط.
• البنية التحتية للنقل:تستخدم أنظمة التحكم في حركة المرور، وأزرار التوقف في حالات الطوارئ على أرصفة السكك الحديدية، والأزرار الانضغاطية عند معابر المشاة العامة جميعها زر الضغط مع ضوء المؤشر. تتطلب هذه التطبيقات الخارجية ختم IP65 أو أعلى، ومقاومة للأشعة فوق البنفسجية، ورؤية عالية.
• أنظمة التحكم في التدفئة والتهوية وتكييف الهواء:في إدارة المباني، يتم استخدام زر ضغط مزود بمؤشر ضوئي للتحكم في وحدات التدفئة والتهوية وتكييف الهواء. يوفر ضوء المؤشر تأكيدًا على تنشيط المروحة أو المضخة، وهي إشارة مهمة لمهندسي الصيانة.

القاسم المشترك بين جميع هذه التطبيقات هو الاعتماد على زر الضغط المزود بمؤشر ضوئي لتوفير التحكم والتغذية الراجعة. إن المزيج المحدد من القوة البدنية، والختم البيئي، والشعور باللمس، والوضوح البصري المطلوب يختلف باختلاف الصناعة، ولكن المبادئ الأساسية للاختيار تظل ثابتة.

2. ما هي المواصفات الكهربائية التي يجب عليك تقييمها؟

المواصفات الكهربائية أزر الضغط مع ضوء المؤشرهي المعلمات الأساسية للتوافق مع نظام التحكم الخاص بك. يمكن أن يؤدي عدم التطابق بين تقييمات الزر ومتطلبات النظام إلى اللحام بالتلامس، أو الفشل المبكر، أو الفشل في التشغيل. المواصفات الكهربائية الأساسية التي يجب تقييمها هي الجهد المقنن والتيار المقنن وتكوين الاتصال وخصائص ضوء المؤشر. تتفاعل كل معلمة مع نوع تحميل التطبيق، والجهد المتوفر، ومنطق التحكم.

1. تصنيف جهد التشغيل والتيار.الجهد المقدر هو الحد الأقصى للجهد الذي يمكن تطبيقه بأمان عبر زر الضغط باستخدام نقاط اتصال ضوء المؤشر وضوء المؤشر. التيار المقنن هو الحد الأقصى للتيار الذي يمكن أن تحمله جهات الاتصال. يتم توفير هذه التصنيفات عادةً لكل من دوائر التيار المتردد والتيار المستمر، حيث تختلف خصائص التبديل. تعد دوائر التيار المستمر أكثر صعوبة بشكل عام في الكسر لأن التيار لا يحتوي على نقطة عبور صفرية طبيعية، مما قد يؤدي إلى الانحناء. بالنسبة للزر الانضغاطي المزود بمؤشر ضوئي المستخدم في البيئات الصناعية، فإن تقديرات الجهد النموذجية هي 24 فولت تيار مستمر، و110 فولت تيار متردد، و230 فولت تيار متردد، و400 فولت تيار متردد، وتتراوح تقديرات التيار من بضعة أمبيرات إلى عشرات الأمبيرات.

عند مطابقة التيار المقنن مع الحمل الخاص بك، ضع في اعتبارك نوع الحمل. تتمتع الأحمال المقاومة (مثل السخانات والمصابيح المتوهجة) بتيار تدفق يتراوح عادةً من 1 إلى 1.5 مرة من تيار الحالة المستقرة. يمكن أن تحتوي الأحمال الحثية (مثل المحركات والملفات اللولبية والمرحلات) على تيارات تدفق تصل إلى 6-8 أضعاف تيار الحالة المستقرة، خاصة عند البدء. يمكن أيضًا أن تحتوي الأحمال السعوية (مثل مصادر الطاقة) على تيارات تدفق عالية. بالنسبة للزر الانضغاطي المزود بمؤشر ضوئي يقوم بتبديل الحمل الاستقرائي، يجب خفض التصنيف. القاعدة العامة هي التأكد من أن التيار المقدر للزر لا يقل عن 1.5 إلى 2 أضعاف تيار الحالة الثابتة للحمل لاستيعاب التدفق.

2. تكوين الاتصال ومواد الاتصال.يحدد ترتيب الاتصال منطق التحكم. تشمل الخيارات الشائعة ما يلي:

• 1NO (واحد مفتوح عادة).تكون الدائرة مفتوحة عندما يكون الزر في وضع الراحة وتغلق عند الضغط عليه. يستخدم للبدء أو التنشيط أو التشغيل اللحظي.
• 1NC (واحد مغلق عادة).يتم إغلاق الدائرة عندما يكون الزر في وضع الراحة وتفتح عند الضغط عليه. يستخدم لدوائر التوقف أو التعطيل أو السلامة (غالبًا ما تكون متسلسلة مع جهات اتصال السلامة الأخرى).
• 1NO+1NC (واحد مفتوح عادةً والآخر مغلق عادةً).ترتيب مشترك ومتعدد الاستخدامات. يتم إغلاق جهة الاتصال NO، ويتم فتح جهة الاتصال NC عند الضغط على الزر. يعد هذا مثاليًا للدوائر التي تتطلب إشارة تنشيط وإشارة إلغاء تنشيط.
• 2NO + 2NC، الخ.كتل اتصال متعددة لمتطلبات الدوائر الأكثر تعقيدًا.

تعتبر مواد الاتصال أمرًا بالغ الأهمية أيضًا. تعتبر وصلات سبائك الفضة قياسية في التطبيقات ذات الأغراض العامة وتوفر موصلية جيدة ومقاومة للحام. يتم استخدام جهات الاتصال المطلية بالذهب أو المتوهجة بالذهب في دوائر التبديل ذات المستوى المنخفض (على سبيل المثال، مدخلات PLC، والدوائر المنطقية 5-24V DC) حيث يكون التيار منخفضًا جدًا بحيث لا يمكن "تنظيف" نقاط الاتصال الفضية، والتي يمكن أن تتأكسد وإنشاء اتصالات عالية المقاومة.

3. ضوء المؤشر المعلمات الكهربائية.عادة ما يكون ضوء المؤشر عبارة عن مصباح LED، وتشمل مواصفاته ما يلي:

• جهد التشغيل:الجهد المطلوب لإضاءة LED. يمكن أن يكون مباشرًا (على سبيل المثال، 24V DC LED) أو يتطلب مقاومًا خارجيًا (AC/DC 110/230V LED). يجب أن يكون مؤشر LED متوافقًا مع العرض المتاح.
• الاستهلاك الحالي:عادة 5-20 مللي أمبير لمصابيح LED. وهذا مستوى منخفض، ولكنه قد يكون مهمًا في الأجهزة التي تعمل بالبطارية أو عندما تكون هناك مؤشرات متعددة على نفس الدائرة.
• شدة الإضاءة (mcd):تقاس بالمللي كانديلاس (mcd). تشير القيم الأعلى إلى مؤشر LED أكثر سطوعًا. بالنسبة لظروف الإضاءة المحيطة، يوصى غالبًا بما لا يقل عن 50-100 ميكرومتر، بينما يتطلب ضوء الشمس المباشر 500 ميكرومتر أو أكثر.
• زاوية العرض:النطاق الزاوي الذي يظل مؤشر LED مرئيًا من خلاله. تتمتع مصابيح LED القياسية بزاوية عرض تتراوح بين 30-60 درجة. تعتبر الزاوية الأوسع أفضل للإشارة العامة، بينما توفر الزاوية الأضيق ضوءًا مركّزًا وعالي الكثافة.

4. الحياة الكهربائية.عدد دورات التبديل التي يمكن أن يؤديها زر الضغط المزود بضوء المؤشر بشكل موثوق تحت حمله الكهربائي المقدر. يتراوح هذا عادةً بين 100000 إلى 500000 دورة عند الحمل المقدر. بالنسبة لتطبيقات التبديل عالية التردد، يعد الزر ذو معدل عمر كهربائي أعلى أمرًا ضروريًا.

عند اختيار زر ضغط مزود بمؤشر ضوئي، قم دائمًا بتطبيق "قاعدة 80%": لا تتجاوز أبدًا 80% من التيار أو الجهد المقدر. وهذا يوفر هامش أمان لتقلبات الجهد وتغيرات درجات الحرارة وتفاوتات التصنيع. يلخص الجدول التالي المعلمات الكهربائية لزر الضغط القياسي الخاص بنا مع سلسلة ضوء المؤشر:

3. كيف تؤثر الظروف البيئية على اختيار زر الضغط؟

A زر الضغط مع ضوء المؤشرقد يتم تحديده بشكل مثالي لغرفة تحكم نظيفة يتم التحكم في مناخها، ولكن نفس الزر يمكن أن يفشل بشكل كارثي في ​​بيئة رطبة أو مغبرة أو مسببة للتآكل. الظروف البيئية هي السبب الرئيسي للفشل المبكر في أجهزة التحكم، وغالباً ما يتم التغاضي عنها أثناء المواصفات. تحدد بيئة التشغيل التصنيف المطلوب لحماية الدخول (IP)، ونطاق درجة حرارة التشغيل، ومقاومة المواد الكيميائية، والاهتزاز، والأشعة فوق البنفسجية.

فهم تقييمات حماية الدخول (IP).تصنيف IP عبارة عن رمز مكون من رقمين يصنف درجة الحماية التي يوفرها الغلاف ضد دخول الأجسام الصلبة (الرقم الأول) والسوائل (الرقم الثاني). يشير الرقم الأول (0-6) إلى حماية الجسيمات الصلبة، من "بدون حماية" (0) إلى "محكم ضد الغبار" (6). يشير الرقم الثاني (0-9K) إلى حماية دخول السائل، من "لا توجد حماية" إلى "نفاثات المياه ذات الضغط العالي ودرجة الحرارة العالية".

بالنسبة لزر الضغط المزود بمؤشر ضوئي المستخدم في البيئات الصناعية، فإن تصنيفات IP الأكثر شيوعًا هي IP40 وIP54 وIP65 وIP67 وIP69K. يوضح الجدول أدناه كل تصنيف وتطبيقه النموذجي:

نطاق درجة الحرارة.يجب أن يعمل زر الضغط المزود بمؤشر ضوئي ضمن نطاق درجة الحرارة المحدد له. عادةً ما يتم تصنيف الأجهزة القياسية من -25 درجة مئوية إلى +70 درجة مئوية. بالنسبة للبرودة الشديدة (-40 درجة مئوية) أو الحرارة (+85 درجة مئوية)، يلزم وجود نماذج متخصصة. في البيئات ذات درجات الحرارة المرتفعة، يمكن أن تزيد الحرارة الناتجة عن نقاط الاتصال ومصابيح LED من درجة الحرارة المحيطة، مما يؤثر على المكونات الداخلية. يقوم مصنعنا بتصميم زر ضغط مزود بمؤشر ضوئي مزود بأغطية تبديد الحرارة ويستخدم مواد مقاومة لدرجة الحرارة العالية للتشغيل على نطاق ممتد.

التعرض الكيميائي.في المصانع الكيماوية ومنشآت تجهيز الأغذية والمختبرات، قد يتعرض الزر الانضغاطي المزود بمؤشر ضوئي لمواد كيميائية ومذيبات ومواد تنظيف عدوانية. يجب أن تكون مادة السكن مقاومة لهذه المواد الكيميائية. يعتبر البولي كربونات وABS مقاومين لمعظم المواد الكيميائية الشائعة ولكن يمكن مهاجمتهما بالمذيبات القوية. توفر العلب المعدنية (الفولاذ المقاوم للصدأ) مقاومة كيميائية ممتازة. تتوفر نماذج الأزرار الانضغاطية المزودة بمؤشر ضوئي مع مجموعة من خيارات المواد التي تناسب بيئات كيميائية محددة، ونقدم بيانات مفصلة عن التوافق الكيميائي عند الطلب.

الاهتزاز والصدمة.في الآلات الثقيلة ومعدات البناء وتطبيقات النقل، يتعرض زر الضغط المزود بمؤشر ضوئي للاهتزاز المستمر والصدمات العرضية. يجب أن تكون آلية الاتصال الداخلية ومصباح LED قويين بما يكفي لتحمل ذلك دون تشغيلات خاطئة أو تخفيف الاتصالات. يختبر مصنعنا زر الضغط المزود بمؤشر ضوئي وفقًا لمعايير IEC 60068-2-6 (الاهتزاز) وIEC 60068-2-27 (الصدمة)، مما يضمن تلبية متطلبات التطبيقات الثقيلة.

مقاومة الأشعة فوق البنفسجية.بالنسبة للتطبيقات الخارجية، يمكن للأشعة فوق البنفسجية أن تؤدي إلى تحلل العلب البلاستيكية، مما يجعلها هشة وتسبب تغير اللون. تشتمل منتجات زر الضغط المزود بمؤشر ضوئي المصممة للاستخدام الخارجي على مواد مثبتة للأشعة فوق البنفسجية تحافظ على سلامتها ومظهرها حتى بعد سنوات من التعرض لأشعة الشمس.

إن اختيار المواصفات البيئية الصحيحة هو مسألة مطابقة تصنيف IP ونطاق درجة الحرارة وخصائص المواد مع الظروف المحددة لموقع التثبيت. إن الإفراط في التحديد (على سبيل المثال، استخدام زر IP69K في غرفة نظيفة) يضيف تكلفة غير ضرورية، في حين أن التحديد الناقص (على سبيل المثال، استخدام زر IP40 في منطقة الغسيل) سيؤدي إلى فشل سابق لأوانه. من الضروري إجراء تدقيق بيئي شامل. يمكن لفريقنا الفني المساعدة في تقييم ظروفك المحددة والتوصية بمستوى الحماية الأكثر فعالية من حيث التكلفة.

4. ما هي العوامل الميكانيكية والمتانة المهمة؟

بالإضافة إلى العوامل الكهربائية والبيئية، فإن التصميم الميكانيكي والمتانةزر الضغط مع ضوء المؤشرحاسمة لأدائها على المدى الطويل. تحدد العوامل الميكانيكية عمر الجهاز تحت الضغوط المادية الناتجة عن التشغيل المتكرر والتغذية المرتدة اللمسية التي يوفرها للمشغل. تشمل المعلمات الميكانيكية الرئيسية الحياة الميكانيكية (عدد العمليات)، وقوة التشغيل، وسكتة التشغيل، والمواد المستخدمة في رأس التشغيل والإسكان.

الحياة الميكانيكية (العمليات).العمر الميكانيكي هو عدد الدورات التي يمكن أن يؤديها زر الضغط المزود بمؤشر ضوئي قبل حدوث عطل ميكانيكي (على عكس العطل الكهربائي الذي قمنا بتغطيته سابقًا). يتم تحديدها من حيث "العمليات" أو "الدورات". يمكن لزر الضغط النموذجي المزود بمؤشر ضوئي إجراء ما بين 100000 إلى 10 مليون عملية ميكانيكية. يتم تحديد العمر الميكانيكي إلى حد كبير من خلال تصميم آلية الزنبرك، والمواد المستخدمة في رأس التشغيل، وجودة المحامل أو الأدلة. في التطبيقات التي يتم فيها استخدام الزر بشكل متكرر (على سبيل المثال، أزرار التشغيل/الإيقاف على خط الإنتاج)، يعد العمر الميكانيكي العالي (على سبيل المثال، 1-5 مليون عملية) أمرًا ضروريًا. بالنسبة لأزرار التوقف في حالات الطوارئ، والتي نادرًا ما يتم استخدامها ولكن يجب أن تكون فعالة عند الحاجة إليها، فإن العمر الميكانيكي لا يزال مهمًا، ولكن التركيز ينصب أكثر على الموثوقية أكثر من مجرد عدد الدورات.

من خلال تجربة مصنعنا، يتم عادةً اختبار العمر الميكانيكي للزر الانضغاطي المزود بمؤشر ضوئي عن طريق تشغيل الزر بمعدل 60-120 عملية في الدقيقة، تحت درجة حرارة ورطوبة يمكن التحكم فيهما. يستمر الاختبار حتى يفشل الزر في تلبية قوة التشغيل أو الشوط المحدد له، أو حتى يصبح رأس التشغيل مفككًا. تشتمل مجموعة أزرار الضغط المزودة بمؤشر ضوئي على منتجات ذات عمر ميكانيكي يتراوح من 500000 إلى 5000000 عملية، تلبي احتياجات كل من التطبيقات الخفيفة والثقيلة.

قوة التشغيل وردود الفعل اللمسية.قوة التشغيل هي مقدار الضغط المطلوب لتشغيل الزر، وتقاس بالنيوتن (N). إنه يؤثر بشكل مباشر على تجربة المشغل وسهولة الاستخدام. تعتبر قوة التشغيل المنخفضة (على سبيل المثال، 2-3 نيوتن) مريحة للتشغيل المتكرر وتقلل من إجهاد المشغل. توفر القوة المتوسطة (على سبيل المثال، 5-6 نيوتن) إحساسًا إيجابيًا ومتعمدًا وتكون أقل عرضة للتشغيل العرضي. يتم استخدام قوة عالية (على سبيل المثال، 8-10 نيوتن) لأزرار السلامة الحرجة أو أزرار الطوارئ، حيث يكون الجهد المتعمد المطلوب جزءًا من آلية السلامة.

ردود الفعل اللمسية، أو الشعور "بالنقر"، هو الإحساس الذي يتلقاه المشغل عندما يصل الزر إلى نقطة التشغيل الخاصة به. تعتبر هذه الملاحظات ضرورية في البيئات الصاخبة حيث قد يتم تفويت الإشارات البصرية أو عندما يرتدي المشغل قفازات واقية. تؤكد ردود الفعل اللمسية الواضحة أنه تم الضغط على الزر بالكامل، مما يقلل من احتمال حدوث أخطاء "التشغيل الجزئي". يوفر زر الضغط المزود بمؤشر ضوئي مجموعة من الاستجابات اللمسية: اللمس الناعم للتشغيل الهادئ، والنقر الواضح للحصول على تعليقات مميزة، والقوة التقدمية للتطبيقات التي تتطلب إجراءات متغيرة.

السكتة الدماغية التشغيلية.شوط التشغيل هو المسافة التي ينتقل بها الزر من موضعه الساكن إلى موضع الضغط الكامل، ويتم قياسها عادةً بالملليمتر. تعد الضربة القصيرة (1-2 مم) أمرًا شائعًا بالنسبة للأزرار المثبتة على PCB أو الأزرار ذات الحجم المنخفض، مما يوفر تشغيلًا سريعًا. تعتبر السكتة الدماغية المتوسطة (3-4 مم) قياسية لمعظم أزرار الضغط الصناعية المزودة بمؤشر ضوئي، مما يوفر التوازن بين التغذية المرتدة والمساحة. يتم استخدام شوط طويل (5-6 مم) لأزرار الأمان ومحطات التوقف في حالات الطوارئ، حيث تقلل مسافة السفر الكبيرة من خطر التشغيل العرضي وتوفر حركة واضحة ومتعمدة.

المواد والبناء.تؤثر المواد المستخدمة في زر الضغط المزود بمبيت ضوء المؤشر ورأس التشغيل بشكل مباشر على متانته ومقاومته للبيئة. يقارن الجدول أدناه المواد الأكثر شيوعًا وخصائصها:

يلعب شكل رأس التشغيل أيضًا دورًا وظيفيًا. تعتبر أزرار التثبيت المتساطح مناسبة لتطبيقات التشغيل المضادة للتخريب أو المضادة للحوادث. من السهل تحديد موقع الأزرار المرتفعة والضغط عليها، مما يجعلها مثالية للوظائف المستخدمة بشكل متكرر. تُستخدم أزرار رأس الفطر، بمساحة سطحها الكبيرة، حصريًا لوظائف التوقف في حالات الطوارئ، مما يوفر ميزة سريعة يمكن الإمساك بها في حالات الطوارئ.

غالبًا ما تكون المواصفات الميكانيكية لزر الضغط المزود بمؤشر ضوئي بمثابة حل وسط. إن العمر الميكانيكي العالي، وقوة التشغيل المنخفضة، والسكتة الدماغية القصيرة أمر مرغوب فيه، ولكنها قد تتعارض مع متطلبات ردود الفعل الإيجابية والمتانة العالية. في مصنعنا، نقدم مجموعة من التكوينات الميكانيكية لتناسب احتياجات التطبيقات المختلفة، بدءًا من أزرار الضغط في خط الإنتاج ذات عدد الدورات العالية وحتى مشغلات إيقاف الطوارئ عالية القوة للخدمة الشاقة. يمكن لفريقنا الهندسي المساعدة في اختيار الخصائص الميكانيكية المثالية لمتطلبات واجهة المشغل الخاصة بك.

5. كيفية الاختيار بين ألوان وأوضاع إضاءة المؤشر المختلفة؟

ضوء المؤشر على أزر الضغط مع ضوء المؤشرليست ميزة زخرفية. إنها أداة اتصال وظيفية تنقل معلومات الحالة المهمة إلى المشغل. يجب اختيار لون الضوء ووضعه وفقًا للمعايير الدولية واتفاقيات الصناعة لضمان الفهم الفوري والبديهي. يمكن لضوء المؤشر الذي تم اختياره بشكل صحيح أن يمنع الأخطاء ويسرع العمليات ويحسن السلامة. يمكن أن يؤدي اختيار اللون أو الوضع بشكل غير صحيح إلى حدوث ارتباك، مما يؤدي إلى تشخيص خاطئ لحالة المعدات وحتى وقوع حوادث.

فهم معايير الألوان.تم توحيد الألوان المستخدمة في لوحات التحكم بواسطة IEC 60073 (المبادئ الأساسية ومبادئ السلامة للواجهة بين الإنسان والآلة ووضع العلامات والتعريف) وISO 7010 (الرموز الرسومية لألوان السلامة وعلامات السلامة). التعريفات القياسية مقبولة على نطاق واسع عبر الصناعات:

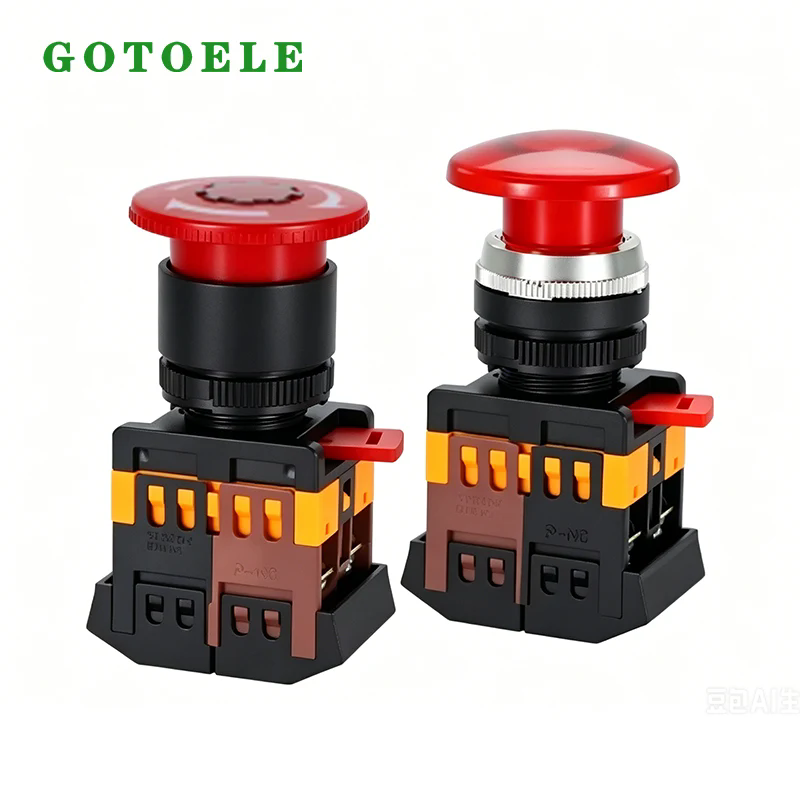

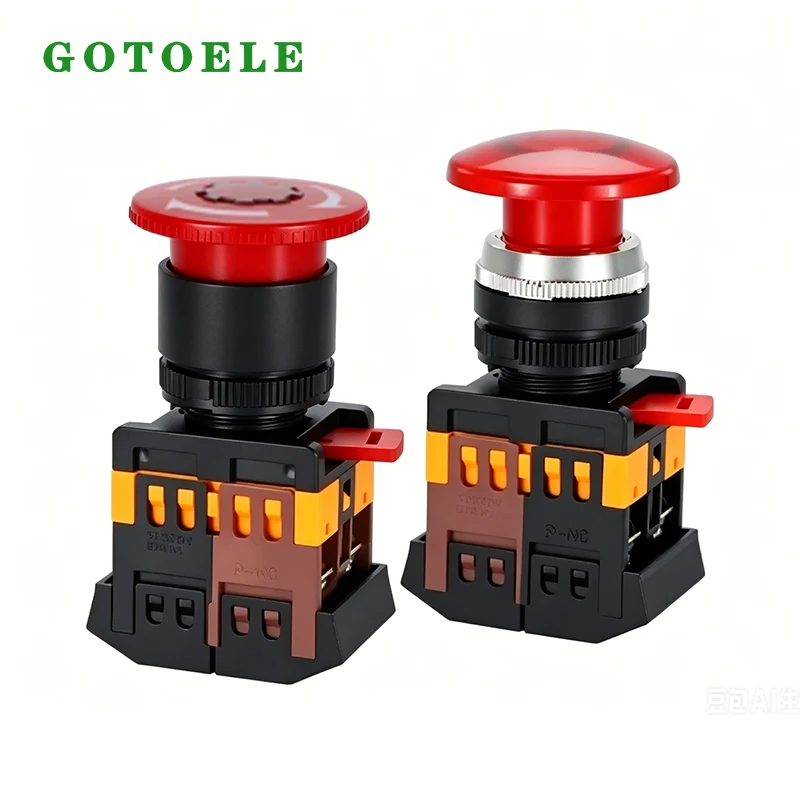

• الأحمر (توقف/خطر):يشير إلى حالة خطرة أو توقف طارئ أو خطأ. كما أنها تستخدم لأزرار إنذار الحريق وأجهزة التوقف في حالات الطوارئ. يوفر اللون الأحمر أعلى درجة من الإلحاح ويُفهم عالميًا على أنه "STOP".
• الأصفر (تحذير/تحذير):يشير إلى حالة غير طبيعية تتطلب الاهتمام ولكنها ليست خطيرة على الفور. قد يشير ذلك إلى انحراف في العملية أو متطلبات صيانة أو إشعار تحذيري. يوفر اللون الأصفر تنبيهًا مرئيًا واضحًا دون الذعر المرتبط باللون الأحمر.
• أخضر (عادي/انتقال):يشير إلى أن الجهاز قيد التشغيل، أو أن العملية في حالتها الطبيعية، أو أن المتابعة آمنة. يوفر اللون الأخضر الطمأنينة وهو الإشارة العالمية لـ "GO" أو "RUN".
• الأزرق (إجراء إلزامي):يشير إلى أن هناك حاجة إلى إجراء محدد من المشغل. إنه أقل شيوعًا ولكنه يستخدم في التطبيقات التي تتطلب إجراءً قسريًا (على سبيل المثال، إعادة التعيين بعد حدوث خطأ).
• أبيض (محايد/الحالة):يستخدم لنقل معلومات عامة دون الإشارة إلى حالة تتعلق بالسلامة. يمكن أن يشير إلى أن الطاقة قيد التشغيل أو أن الجهاز نشط.

يوفر الجدول أدناه ارتباطًا تفصيليًا للون والمعنى وأمثلة التطبيقات:

اختيار أوضاع ضوء المؤشر.بالإضافة إلى اللون، يضيف وضع ضوء المؤشر - سواء كان ثابتًا (مستمرًا) أو وامضًا (وميضًا) - طبقة أخرى من المعلومات.

• ضوء ثابت (مستمر):تستخدم للإشارة إلى حالة ثابتة. على سبيل المثال، الضوء الأخضر الثابت يعني "الجهاز قيد التشغيل"، والضوء الأحمر الثابت يعني "الجهاز متوقف". يعد الضوء الثابت مفيدًا للإشارة إلى الحالة التي لا تتغير بسرعة.
• ضوء وامض:يُستخدم للإشارة إلى حالة ديناميكية، أو تغيير الحالة، أو إنذار يتطلب الانتباه. قد يعني الضوء الأصفر الوامض "حدثت حالة تحذيرية"، بينما قد يشير الضوء الأحمر الوامض إلى وجود خطأ خطير يتطلب اتخاذ إجراء فوري من قبل المشغل. تعد الأضواء الوامضة أكثر جذبًا للانتباه من الأضواء الثابتة، كما أنها فعالة لتنبيه المشغلين في البيئات الصاخبة.

تردد الوميض الموصى به هو عادةً 1-3 هرتز (دورة في الثانية)، حيث يقع هذا ضمن النطاق الذي يمكن للعين البشرية رؤيته بسهولة. يمكن الخلط بين ترددات الوميض الأعلى من 3 هرتز وبين الضوء الثابت، في حين قد يتم تفويت الترددات المنخفضة.

مزايا الصمام.اليوم، تقريبًا جميع أزرار الضغط المزودة بمؤشر ضوئي تستخدم مصابيح LED كمصدر للضوء. مزايا مصابيح LED مقارنة بالمصابيح المتوهجة التقليدية عديدة:

• حياة طويلة:تتمتع مصادر إضاءة LED بعمر افتراضي يتراوح بين 50000 إلى 100000 ساعة، وهو ما يتجاوز بكثير المصابيح المتوهجة (1000-2000 ساعة). وهذا يلغي الحاجة إلى استبدال المصباح بشكل دوري.
• استهلاك منخفض للطاقة:تستهلك مصابيح LED 5-20 مللي أمبير، مقارنة بـ 100-500 مللي أمبير للمصابيح المتوهجة. وهذا مفيد في التطبيقات التي يكون فيها مصدر الطاقة محدودًا أو حيث يتم استخدام العديد من المؤشرات.
• سطوع عالية:يمكن لمصابيح LED الحديثة أن تنتج شدة تصل إلى 500 ميكرومتر أو أكثر، مما يجعلها مرئية حتى في ضوء الشمس المباشر.
• ألوان زاهية:تنتج مصابيح LED ألوانًا نقية ومشبعة، مما يسهل تمييزها عن بعضها البعض.
• غلظة:مصابيح LED هي أجهزة ذات حالة صلبة مقاومة للصدمات والاهتزازات.
• تشغيل/إيقاف فوري:تصل مصابيح LED إلى السطوع الكامل على الفور دون الحاجة إلى وقت إحماء.

عند اختيار لون ضوء المؤشر ووضعه، التزم دائمًا بالمعايير الدولية وخذ في الاعتبار بيئة المشغل. في بيئة الإضاءة المحيطة العالية، قد تكون هناك حاجة إلى مصباح LED أكثر سطوعًا أو وضع وامض. في بيئة هادئة، قد يلزم تعديل تردد الوميض لتجنب تفويته. في مصنعنا، نقدم مجموعة كاملة من خيارات الألوان والأوضاع، ويمكننا تقديم إرشادات حول الامتثال لأحدث المعايير. نحن نقدم أيضًا زر ضغط ثنائي اللون ومتعدد الألوان مع مؤشر ضوئي للتطبيقات حيث يجب الإشارة إلى حالات متعددة بجهاز واحد، مما يقلل من مساحة اللوحة والتكلفة.

6. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: كيف يمكنني تحديد التيار المقنن الصحيح لزر الضغط مع ضوء المؤشر في دائرة التحكم في المحرك؟

الإجابة: بالنسبة لدوائر التحكم في المحرك، يجب أن يعتمد التيار المقنن على تيار الحمل الكامل للمحرك (FLC). كقاعدة عامة، اختر زر ضغط مزودًا بمؤشر ضوئي يبلغ تياره المقدر ما لا يقل عن 1.5 إلى 2 ضعف FLC الخاص بالمحرك لاستيعاب تيار التدفق العالي أثناء البدء. على سبيل المثال، يتطلب المحرك المزود بـ FLC بقدرة 10 أمبير زر ضغط مزودًا بمؤشر ضوئي بقوة 15-20 أمبير على الأقل. بالإضافة إلى ذلك، ضع في اعتبارك نوع المحرك: يؤدي التشغيل المباشر على الخط إلى إنتاج تدفق أعلى من تطبيقات التشغيل الناعم أو تشغيل VFD. قم دائمًا بمراجعة ورقة بيانات الشركة المصنعة للمحرك لمعرفة القيمة الحالية المحددة للتدفق.

السؤال 2: ما الفرق بين IP65 وIP67، وأيهما أحتاج للتطبيق الخارجي؟

الجواب: الفرق الأساسي يكمن في الحماية ضد دخول الماء. يحمي IP65 من نفاثات الماء ذات الضغط المنخفض من أي اتجاه، مما يحاكي المطر والانجراف والرذاذ. يذهب IP67 إلى أبعد من ذلك من خلال الحماية من الغمر المؤقت في الماء حتى عمق متر واحد لمدة 30 دقيقة. بالنسبة للتطبيقات الخارجية القياسية المعرضة للمطر والغسيل العرضي، يكون IP65 كافيًا بشكل عام. ومع ذلك، بالنسبة للمواقع المعرضة للفيضانات أو الغسيل عالي الضغط أو التكثيف، يوفر IP67 حماية إضافية. بالنسبة لتطبيقات الأطعمة والمشروبات أو الأدوية التي تتطلب غسيلًا عالي الضغط ودرجة حرارة عالية، فكر في IP69K.

السؤال 3: لماذا يتم تخصيص ضوء المؤشر الأحمر لوظائف التوقف والطوارئ؟

الإجابة: تم توحيد ذلك دوليًا بموجب IEC 60073 وISO 7010. ويرتبط اللون الأحمر بالخطر والتوقف والطوارئ في معظم الثقافات. ومن خلال تخصيص اللون الأحمر حصريًا لهذه الوظائف الحيوية، يستطيع المشغل التعرف على حالة الطوارئ والاستجابة لها على الفور دون الحاجة إلى قراءة الملصقات أو تفسير الرموز. قد يؤدي استخدام اللون الأحمر للوظائف غير الطارئة إلى تقليل حساسية المشغل والإضرار بالسلامة. يعد الترميز اللوني مبدأ أساسيًا لتصميم لوحة التحكم لضمان سلامة المشغل وتقليل أوقات الاستجابة في المواقف الحرجة.

السؤال 4: هل يجب أن أختار زر الضغط اللحظي أو المستمر المزود بمؤشر ضوئي؟

الإجابة: يتم استخدام زر ضغط لحظي (عودة زنبركية) مزود بمؤشر ضوئي عندما يكون الإجراء مؤقتًا، مثل تشغيل المحرك (اضغط ثم حرره، ثم يعمل المحرك بعد أن يغلقه بادئ التشغيل)، أو لتشغيل الآلة. يتم استخدام زر الصيانة (الإغلاق) عندما يحتاج الإجراء إلى الاحتفاظ بالحالة دون أن يطبق المشغل ضغطًا مستمرًا، مثل مفتاح تشغيل/إيقاف الطاقة. يعتمد الاختيار على منطق التحكم: استخدم إشارات التشغيل/الإيقاف اللحظية إلى PLC، ويتم الاحتفاظ بها للتبديل المباشر للدوائر.

السؤال 5: ما المدة التي يستمر فيها ضوء مؤشر LED عادةً في زر الضغط المزود بضوء المؤشر؟

الإجابة: يبلغ العمر المتوقع لمصباح LED المستخدم في زر الضغط المزود بمؤشر ضوئي ما بين 50000 إلى 100000 ساعة من التشغيل المستمر في ظل الظروف العادية. وهذا يُترجم إلى ما يزيد عن 5 إلى 11 عامًا من الاستخدام المتواصل (24/7). يعتمد العمر الفعلي على درجة حرارة التشغيل وتيار محرك LED. يمكن أن يؤدي الإفراط في تشغيل مؤشر LED (استخدامه عند تيار أعلى من المحدد) إلى تقليل عمره الافتراضي بشكل كبير. تم تصميم منتجات زر الضغط المزود بمؤشر ضوئي مع الحد المناسب من التيار والإدارة الحرارية لضمان أن يحقق مصباح LED عمره الافتراضي الكامل.

7. حول شركة يويهتشينغ جونجتونج الكهربائية المحدودة

يويهتشينغ جونجتونج الكهربائية المحدودةهي شركة مصنعة ومصدرة محترفة متخصصة في المنتجات الكهربائية ذات الجهد المنخفض، مع تجربة إنتاج غنية وقوة شاملة قوية. من خلال دمج البحث والتطوير والتصميم والإنتاج والتصدير، نحن نقدم مجموعة واسعة من الحلول الكهربائية الموثوقة، بما في ذلك موصلات التيار المتردد، والمرحلات الحرارية الزائدة، وقواطع دوائر الحالة المقولبة، وزر الضغط مع ضوء المؤشر. بفضل مراقبة الجودة الصارمة وقدرات الإنتاج المتقدمة، نحن ملتزمون بتقديم منتجات كهربائية عالية الجودة وخدمة ما بعد البيع مدروسة لتلبية الاحتياجات المتنوعة للعملاء العالميين. مع تاريخ يمتد لأكثر من 14 عامًا في الصناعة الكهربائية، فقد قامت شركتنا بتشكيل نظام إنتاج وتشغيل ناضج وكامل. تقع في Liushi، Yueqing، ونحن نتمتع بوسائل النقل المريحة والمزايا الجغرافية الفائقة، والتي توفر دعمًا قويًا لإنتاج منتجاتنا والخدمات اللوجستية العالمية. تغطي شركتنا مساحة تزيد عن 1600 متر مربع، بما في ذلك ورشة عمل احترافية خالية من الغبار، ولديها 30 موظفًا محترفًا مخصصين لضمان استقرار وموثوقية جودة المنتج.

8. الاستنتاج

اختيار الحقزر الضغط مع ضوء المؤشرهو قرار هندسي متعدد الأبعاد يتطلب تقييمًا دقيقًا لعوامل الإشارات الكهربائية والبيئية والميكانيكية والبصرية. بدءًا من الجهد الكهربي والتيار المقنن وحتى تصنيف حماية IP، وقوة التشغيل، ولون ضوء المؤشر، تلعب كل مواصفات دورًا حاسمًا في ضمان الأداء الموثوق به، وسلامة المشغل، وعمر الخدمة الطويل. إن عملية الاختيار المنهجية - مطابقة متطلبات التطبيق مع إمكانيات الزر - هي المفتاح لتجنب حالات الفشل المكلفة وضمان التفاعل السلس بين الإنسان والآلة.

في GOTOELE، نحن نتفهم مدى تعقيد هذا القرار. تم تصميم منتجات زر الضغط المزود بمؤشر ضوئي لتلبية أعلى معايير الجودة والموثوقية، مدعومة بأكثر من 14 عامًا من الخبرة في التصنيع. سواء كنت بحاجة إلى زر تحكم بسيط للوحة قياسية أو جهاز متخصص لبيئة قاسية، يمكن لفريقنا توفير الخبرة الفنية واختيار المنتج لتلبية احتياجاتك. اتصل بنا اليوم لمناقشة متطلبات التطبيق الخاص بك واكتشف كيف يمكن لزر الضغط المزود بمؤشر ضوئي أن يعزز سلامة وكفاءة وموثوقية أنظمة التحكم الخاصة بك. اتصل بشركة Yueqing Gongtong Electric Co., Ltd. اليوملمعرفة المزيد حول مجموعتنا الشاملة من منتجات أزرار الضغط المزودة بمؤشر ضوئي ولطلب استشارة مجانية.
