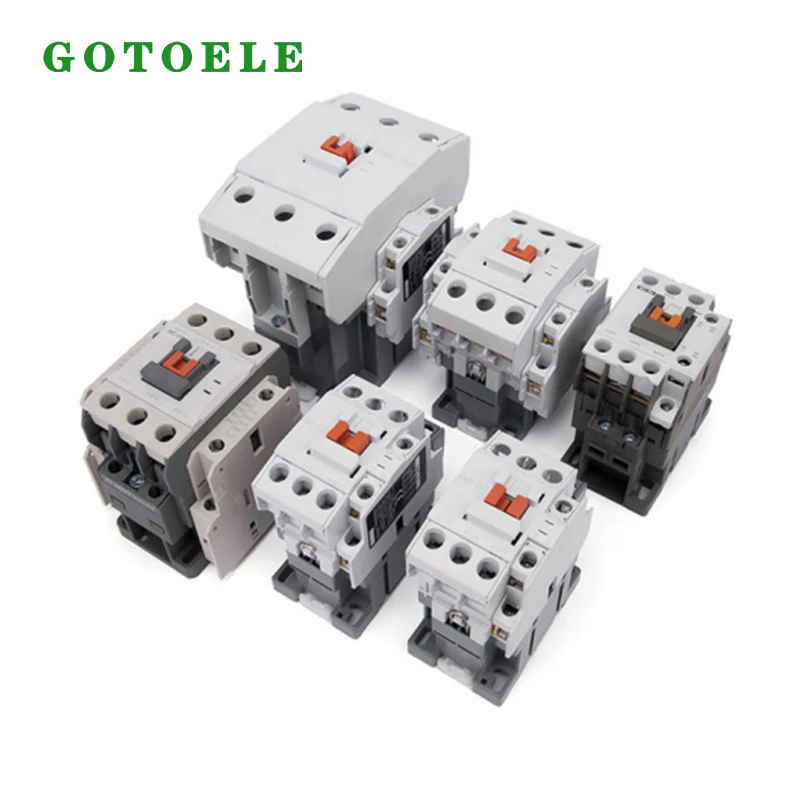

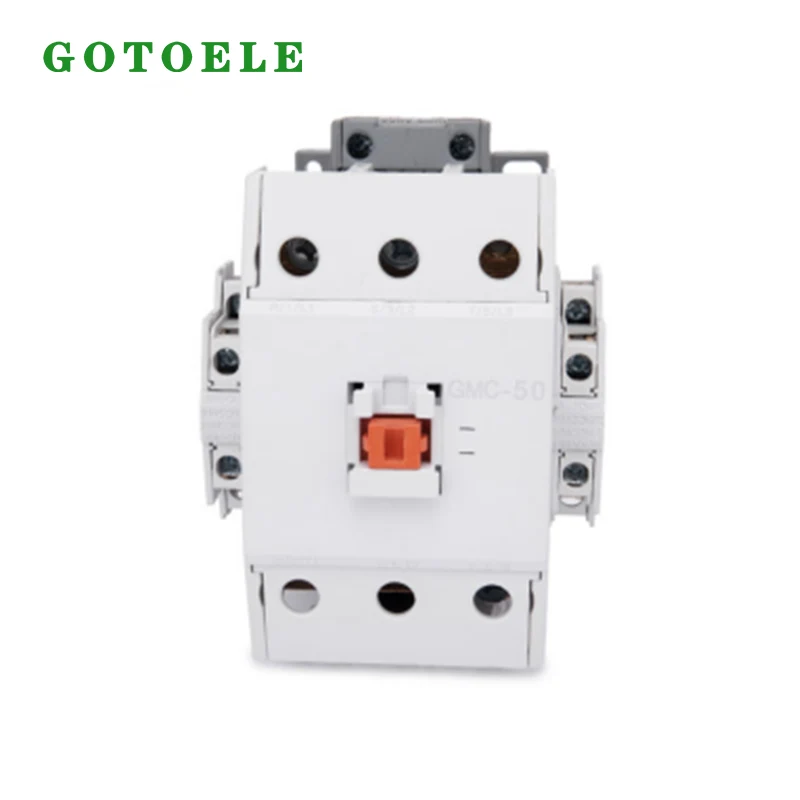

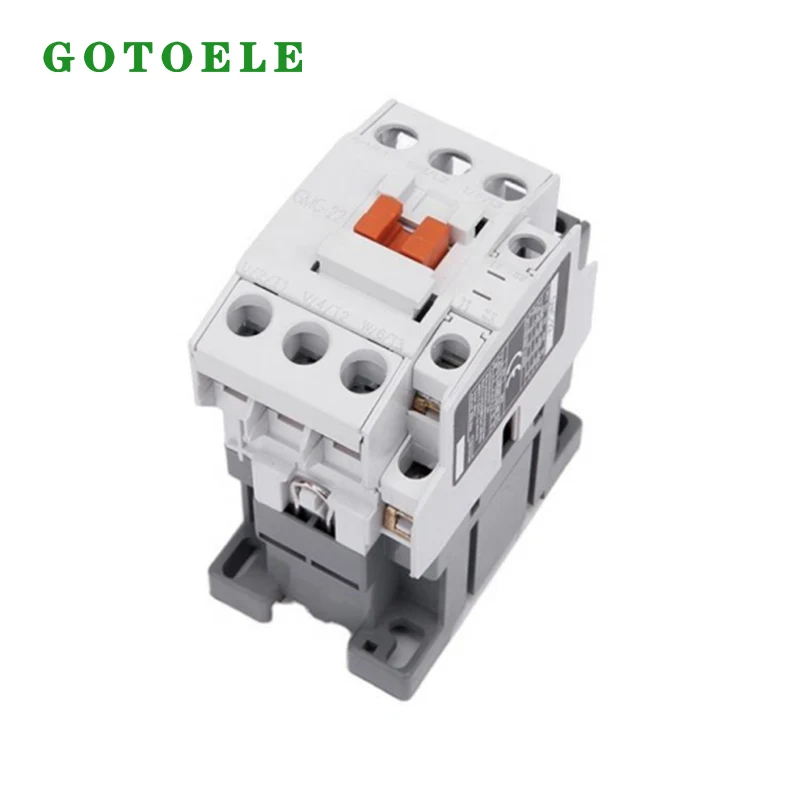

GMC-22 32A 15KW 3P 1NO + 1NC موصل تيار متردد

يعتبر GMC-22 32A 15KW 3P 1NO+1NC AC Contactor جهاز تحكم صناعي عالي الأداء وفعال من حيث التكلفة تم تطويره وتصنيعه بشكل مستقل بواسطة GOTEELE، وهي علامة تجارية احترافية للمعدات الكهربائية ذات الجهد المنخفض. تم تصميم هذا المنتج خصيصًا لسيناريوهات التحكم في تشغيل المحرك عالي التردد، ويدعم نطاق جهد واسع يبلغ 660 فولت وتشغيل مزدوج التردد عند 50/60 هرتز. إنها تتميز بالأداء الهيكلي المستقر والقدرة على التكيف البيئي القوي. كمنتج أساسي للعلامة التجارية، يدمج الجهاز الحماية من التحميل الزائد، والتوسع المعياري، والتحكم في الدائرة عن بعد، ووظائف أخرى، ويستخدم على نطاق واسع في مجال الأتمتة الصناعية العالمية. ومن خلال الاستفادة من الجودة الموثوقة التي يضمنها نظام إنتاج المصنع الاحترافي الخاص بالعلامة التجارية، أصبح هذا المنتج مكونًا مفضلاً للعديد من المشاريع الهندسية الدولية الخاصة بتصنيع المعدات الأصلية.

إرسال استفسار

وصف المنتج

GOTOELE هي مورد عالمي رائد للمعدات الكهربائية ذات الجهد المنخفض، مع التركيز على البحث والتطوير وإنتاج معدات التحكم الصناعية لسنوات عديدة، مما أدى إلى تراكم الخبرة التقنية العميقة في الصناعة. استنادًا إلى أساسها التكنولوجي الناضج ونظام مراقبة الجودة الكامل للعملية، أطلقت العلامة التجارية GMC-22 32A 15KW 3P 1NO+1NC AC Contactor، المصمم خصيصًا لظروف التشغيل الصناعية عالية التردد.

إن موصل التيار المتردد هذا عبارة عن مجموعة مفاتيح صناعية عالية الأداء تم تكييفها للتحكم في محركات التيار المتردد بقدرة 15 كيلو وات (37 حصانًا). إنه يختلف عن معايير التصميم للموصلات المدنية العادية، حيث يتم تحسينه خصيصًا لبدء/إيقاف عالي التردد والبيئات الصناعية القاسية، مما يحقق التوازن بين الاستقرار التشغيلي وفعالية التكلفة الاستثنائية. وهذا يسد فجوة السوق للتحكم المستقر في محرك الطاقة في خطوط الإنتاج الآلية. حاليًا، حقق هذا المنتج تطبيقًا واسع النطاق في الأسواق الصناعية الصينية والعالمية وهو مكون أساسي في مشاريع الأتمتة الدولية.

المزايا الأساسية

1. القدرة على التكيف البيئي القوي والمتانة المتميزة

يتميز موصل التيار المتردد GMC-22 32A 15KW 3P 1NO+1NC بهيكل متين من الدرجة الصناعية، مما يتيح التشغيل المستقر على المدى الطويل في مختلف البيئات القاسية مثل ورش إنتاج المصانع والآلات الآلية وخزائن التوزيع. إنه يقاوم بشكل فعال الاهتزاز، وتقلبات درجات الحرارة، وتداخل الغبار في البيئات الصناعية، مما يمنع الأعطال المتكررة للمعدات وتوقف خط الإنتاج الناجم عن العوامل البيئية، ويضمن بشكل شامل الإنتاج الصناعي المستمر والمستقر.

2. نطاق واسع من الجهد والتردد، وتعزيز التوافق

يدعم الجهاز ما يصل إلى 660 فولت تيار متردد ويتوافق مع الترددات الصناعية العالمية المزدوجة 50/60 هرتز، مما يغطي معايير إمدادات الطاقة لمعظم المناطق الصناعية في جميع أنحاء العالم. بالمقارنة مع المنتجات المماثلة ذات التردد الواحد ونطاق الجهد الضيق في السوق، فقد تم تحسين قدرتها على التكيف مع السيناريوهات المختلفة بشكل كبير، مما يلبي بشكل مباشر احتياجات التحكم في إمدادات الطاقة للمعدات الصناعية في مناطق مختلفة دون الحاجة إلى التخصيص أو التعديل.

3. التوسع الوظيفي الغني وأداء السلامة الشامل

يأتي موصل التيار المتردد GMC-22 32A 15KW 3P 1NO+1NC بشكل قياسي مع 3 جهات اتصال رئيسية + جهة اتصال مساعدة واحدة مفتوحة وأخرى مغلقة، مما يلبي متطلبات التحكم الأساسية في دائرة المحرك. يمكن إقرانه بمرحل حراري لتحقيق حماية متكاملة من الحمل الزائد. كما أنه يدعم التوسع المعياري لجهات الاتصال المساعدة، ومؤقتات التأخير، وآليات التشابك، ويتكيف بمرونة مع منطق التحكم الشخصي والمخصص لمختلف أنظمة الأتمتة الصناعية. إنها تتميز بوظائف الحماية الشاملة ومعدل فشل المعدات منخفض للغاية.

4. فعالية عالية من حيث التكلفة وعملية هندسية قوية

استنادًا إلى نموذج إنتاج المصنع الموحد لشركة GOTEELE، يعمل المنتج على تحسين عمليات الإنتاج وتبسيط تكاليف الإنتاج الزائدة مع الحفاظ على موثوقية عالية من الدرجة الصناعية. إنه يحقق أداءً مستقرًا من الدرجة الصناعية بتكلفة معقولة، مما يجعله مناسبًا للغاية لمشاريع تصنيع المعدات الأصلية، والترقيات واسعة النطاق لخطوط الإنتاج الآلية، والسيناريوهات الهندسية الأخرى.

المعلمات التقنية التفصيلية

البند المعلمة	مواصفات محددة
نموذج المنتج	جي إم سي-22
التصنيف الحالي	32 أ
مطابقة قوة المحرك	15 كيلو واط (37 حصان)
رقم القطب	3P (ثلاثة أقطاب)
الاتصال المساعد	1NO+1NC
أقصى جهد قابل للتكيف	660 فولت تيار متردد
التردد المطبق	50/60 هرتز
الوظائف الأساسية	التحكم في بدء التشغيل عالي التردد، تبديل الدائرة عن بعد، الحماية من التحميل الزائد (متوافق مع المرحل الحراري)، توسيع الوظيفة المعيارية

يكتب				جي دي إم سي-75	جي دي إم سي-85	جي دي إم سي-100	جي دي إم سي-125
إيك-60947	مسؤوليات AC1			110 أ	135 أ	150 أ	150 أ
	مسؤوليات AC3		200-240 فولت	22KW75A	25 كيلو واط 85 أمبير	30 كيلو واط 105 أمبير	37 كيلو وات 125 أمبير
			380-440 فولت	37 كيلو واط 75 أمبير	45 كيلو واط 85 أمبير	55 كيلو واط 105 أمبير	60 كيلو واط 120 أمبير
			500-550 فولت	45 كيلو واط 64 أمبير	45 كيلو واط 75 أمبير	55 كيلو واط 85 أمبير	60 كيلو واط 90 أمبير
			690 فولت	45 كيلو واط 47 أ	45 كيلو واط 52 أ	55 كيلو واط 65 أمبير	60 كيلو واط 70 أمبير
أول	التيار المستمر (ال)			90 أ	100 أ	160 أ	160 أ
	محرك التيار المتردد	مرحلة واحدة	115 فولت	5 حصانا	7.5 حصان	7.5 حصان	10 حصانا
		مرحلة واحدة	230 فولت	15 حصان	15 حصان	15 حصان	20 حصانا
		ثلاث مراحل	200 فولت	20 حصانا	25 حصانا	30 حصانا	40 حصانا
			230 فولت	25 حصانا	30 حصانا	30 حصانا	40 حصانا
			460 فولت	50 حصانا	50 حصانا	60 حصانا	75 حصانا
			575 فولت	50 حصانا	50 حصانا	60 حصانا	75 حصانا
جهة الاتصال المساعدة	التركيب الجانبي			الاتحاد الأفريقي-1		الاتحاد الأفريقي-10
جهة الاتصال المساعدة	التركيب العلوي			الاتحاد الأفريقي-2، الاتحاد الأفريقي-4		-
تركيب اللوحة				دليل القضبان والمسامير		أفسد
الأبعاد الخارجية (مم) (العرض × الارتفاع × العمق)				94x123.5x117.4		100x157.4x146.5

يكتب				جي دي إم سي-9	جي دي إم سي-12	جي دي إم سي-18	جي دي إم سي-22
إيك-60947	مسؤوليات AC1			20 أ	20 أ	25 أ	32 أ
	مسؤوليات AC3		200-240 فولت	2.5 كيلو واط 11 أمبير	3.5 كيلو واط 13 أمبير	4.5 كيلو واط 18 أمبير	5.5 كيلو واط 22 أمبير
			380-440 فولت	4 كيلو واط 9 أ	5.5 كيلو واط 12 أمبير	7.5 كيلو واط 18 أمبير	11 كيلو واط 22 أمبير
			500-550 فولت	4 كيلو واط 7 أ	7.5 كيلو واط 12 أمبير	7.5 كيلو واط 13 أمبير	15 كيلو واط 22 أ
			690 فولت	4 كيلو واط 5 أ	7.5 كيلو واط 9 أ	7.5 كيلو واط 9 أ	15 كيلو واط 18 أ
أول	التيار المستمر (ال)			20 أ	25 أ	30 أ	32 أ
	محرك التيار المتردد	مرحلة واحدة	115 فولت	0.5 حصان	0.5 حصان	1 حصان	2 حصان
		مرحلة واحدة	230 فولت	1 حصان	2 حصان	3 حصان	3 حصان
		ثلاث مراحل	200 فولت	2 حصان	3 حصان	5 حصانا	7 حصانا
			230 فولت	2 حصان	3 حصان	5 حصانا	7.5 حصان
			460 فولت	5 حصانا	7.5 حصان	10 حصانا	10 حصانا
			575 فولت	7.5 حصان	10 حصانا	15 حصان	15 حصان
جهة الاتصال المساعدة	التركيب الجانبي			الاتحاد الأفريقي-1
جهة الاتصال المساعدة	التركيب العلوي			الاتحاد الأفريقي-2، الاتحاد الأفريقي-4
جبل لوحة				دليل القضبان والمسامير
الأبعاد الخارجية (مم) (العرض × الارتفاع × العمق)				44x80x86.8

يكتب				جي دي إم سي-32	جي دي إم سي-40	جي دي إم سي-50	جي دي إم سي-65
إيك-60947	مسؤوليات AC1			50 أ	60 أ	80 أ	100 أ
	مسؤوليات AC3		200-240 فولت	7.5 كيلو واط 32 أمبير	11 كيلو واط 40 أمبير	15 كيلو واط 55 أمبير	18.5 كيلو واط 65 أمبير
			380-440 فولت	15 كيلو واط 32 أمبير	18.5 كيلو واط 40 أمبير	22 كيلو واط 50 أمبير	30 كيلو واط 65 أمبير
			500-550 فولت	18.5 كيلو واط 28 أمبير	22 كيلو واط 32 أ	30 كيلو واط 43 أمبير	37 كيلو واط 60 أمبير
			690 فولت	18.5 كيلو واط 21 أمبير	22 كيلو واط 25 أمبير	30 كيلو واط 33 أمبير	37 كيلو واط 47 أ
أول	التيار المستمر (ال)			45 أ	50 أ	70 أ	80 أ
	محرك التيار المتردد	مرحلة واحدة	115 فولت	2 حصان	3 حصان	3 حصان	5 حصانا
		مرحلة واحدة	230 فولت	5 حصانا	5 حصانا	7.5 حصان	10 حصانا
		ثلاث مراحل	200 فولت	7.5 حصان	10 حصانا	10 حصانا	15 حصان
			230 فولت	10 حصانا	10 حصانا	15 حصان	20 حصانا
			460 فولت	20 حصانا	25 حصانا	30 حصانا	40 حصانا
			575 فولت	20 حصانا	25 حصانا	30 حصانا	40 حصانا
جهة الاتصال المساعدة	التركيب الجانبي			الاتحاد الأفريقي-1
جهة الاتصال المساعدة	التركيب العلوي			الاتحاد الأفريقي-2، الاتحاد الأفريقي-4
جبل لوحة				دليل القضبان والمسامير
الأبعاد الخارجية (مم) (العرض × الارتفاع × العمق)				68×82×94.6		94x123.5x117.4

سيناريوهات التطبيق الرئيسية

1. التحكم المتكرر في التشغيل والإيقاف لمحركات التيار المتردد ثلاثية الطور في خطوط الإنتاج الآلية

2. التبديل عن بعد وتعديل الدوائر لأنظمة توزيع الطاقة الصناعية وخزائن التوزيع

3. التحكم في المحركات لمعدات التدفئة والتهوية وتكييف الهواء ومضخات المياه والضواغط ومعدات التشغيل الآلي

4. دعم التحكم في مشاريع أتمتة OEM الدولية والمعدات الصناعية المخصصة

حالة التطبيق الهندسي الفعلي

خلفية الحالة: احتاجت إحدى شركات تصنيع الآلات الآلية الكبيرة في جنوب شرق آسيا إلى تحديث نظام التحكم في محرك ورشة العمل الخاصة بها. واجهت الموصلات العادية الحالية للشركة في كثير من الأحيان فشل الاتصال وتأخير التبديل في ظل ظروف توقف التشغيل عالية التردد طويلة المدى، مما أدى إلى توقف خط الإنتاج غير المخطط له، وانخفاض كفاءة الإنتاج، وارتفاع تكاليف صيانة المعدات. كانت هناك حاجة ملحة لموصلات صناعية عالية الاستقرار ومنخفضة الصيانة وفعالة من حيث التكلفة لاستبدال المعدات القديمة على دفعات.

حل التطبيق: قامت هذه الشركة بشراء موصلات التيار المتردد GOTEELE GMC-22 32A 15KW 3P 1NO+1NC بكميات كبيرة، وقامت ببناء نظام متكامل للتحكم في المحرك والحماية مع مرحلات حرارية. تتوافق قدرة المنتج على التكيف ثنائي التردد 50/60 هرتز بشكل مثالي مع معيار مصدر الطاقة المحلي، وتتكيف وظيفة التوسع المعيارية الخاصة به بدقة مع منطق التحكم المتشابك المخصص للشركة لخطوط الإنتاج الآلية.

نتائج التطبيق: بعد 12 شهرًا من التشغيل المستمر والمستقر، انخفض معدل فشل دائرة التحكم في محرك الورشة بنسبة 80%، كما انخفض وقت التوقف غير المخطط له لخط الإنتاج بشكل كبير، كما زادت كفاءة الإنتاج الإجمالية بنسبة 15% تقريبًا. وفي الوقت نفسه، أدت خصائص المنتج المنخفضة الصيانة إلى تقليل عبء عمل صيانة ما بعد البيع للشركة وتكاليف استبدال الأجزاء بشكل فعال. نظرًا لأدائها الشامل الممتاز، أصبحت GOTEELE موردًا ثابتًا وطويل الأمد لمشاريع معدات التشغيل الآلي الخاصة بهذه الشركة.

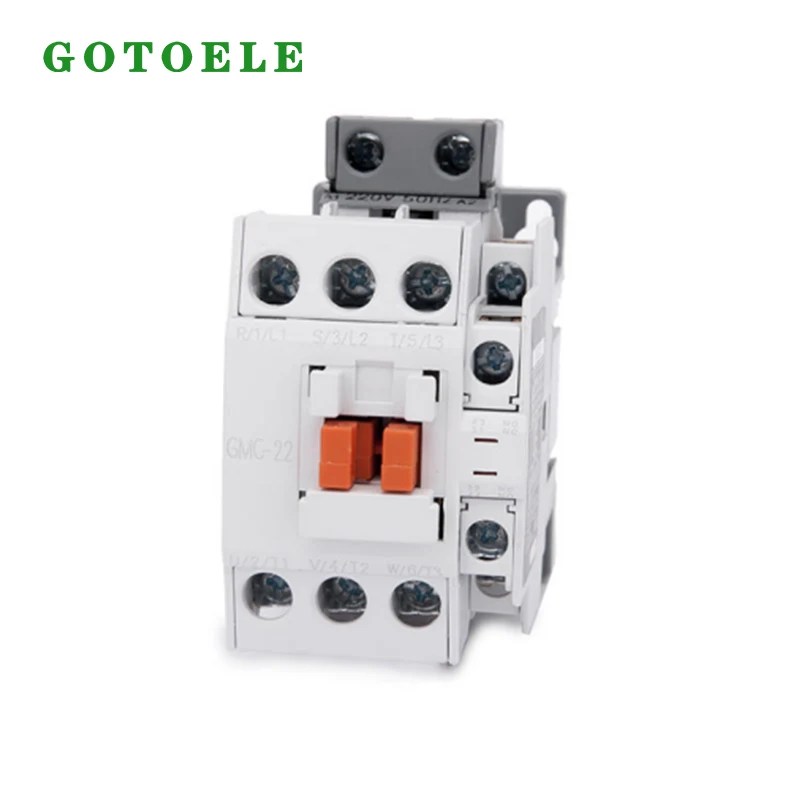

GMC-22 32A 15KW 3P 1NO+1NC AC Contactor

التعبئة والتغليف والتسليم

يستخدم موصل التيار المتردد GMC-22 32A 15KW 3P 1NO+1NC كرتونة تصدير قياسية لمنع الضرر أثناء النقل بشكل فعال. الطلبات بالجملة لها وقت التسليم من 10 إلى 15 يومًا. كما يتم دعم تخصيص العلامة التجارية OEM؛ يمكن توفير طباعة الشعار وتصميمات التغليف المخصصة وفقًا لاحتياجات العملاء لتلبية متطلبات ترويج العلامة التجارية في الأسواق المختلفة، وتوفير خدمات توصيل فعالة ومريحة للعملاء العالميين.

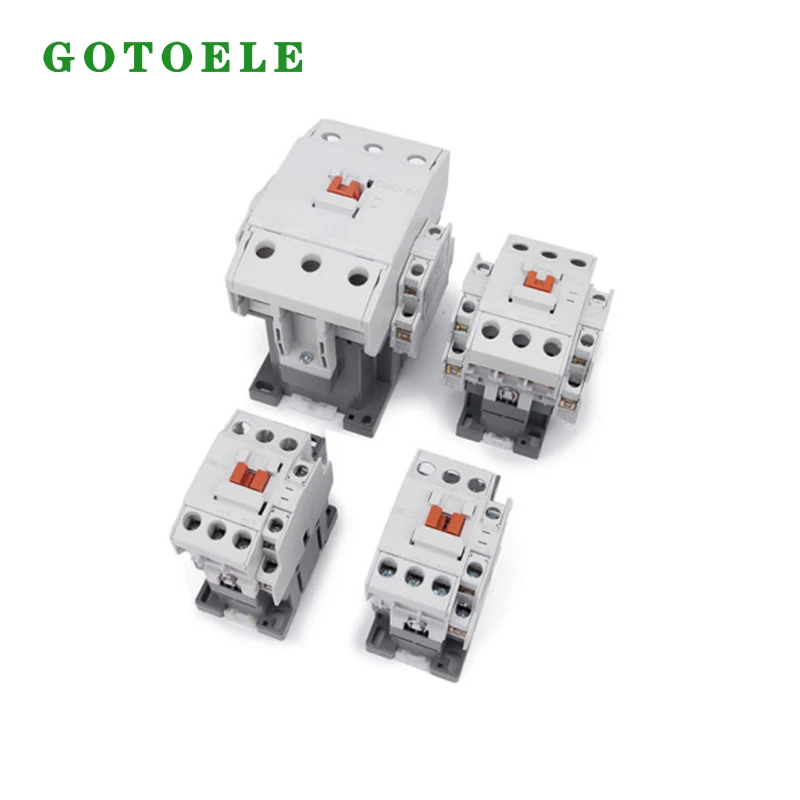

GMC-22 32A 15KW 3P 1NO+1NC AC Contactor

التعليمات

Q1: ما هو محرك الطاقة المتوافق مع موصل GMC-22؟ هل يمكن أن يدعم التشغيل المستمر عالي التردد؟

A1: تم تصميم هذا الموصل خصيصًا لمحركات التيار المتردد ثلاثية الطور بقدرة 15KW (37hp)، مع تيار مقدر 32A، مما يغطي متطلبات التشغيل الحالية للمحرك بالكامل. تم تحسين المنتج خصيصًا لظروف التشغيل عالية التردد، والتخلي عن منطق التصميم منخفض التردد للموصلات العادية. يمكن أن يتكيف مع التشغيل المتكرر طويل المدى لخطوط الإنتاج الصناعي دون تآكل التلامس أو تدهور الأداء بسبب التبديل المتكرر. إن استقرارها في السيناريوهات الصناعية يتفوق بكثير على المقاولين المدنيين العاديين.

س2: هل يدعم موصل GMC-22 التوسع الوظيفي؟ ما هي الملحقات التي يمكن استخدامها معها؟

ج2: تعد القدرة على التوسعة المعيارية إحدى المزايا الأساسية لهذا المنتج مقارنة بالمنتجات المماثلة. استنادًا إلى جهة الاتصال المساعدة القياسية المفتوحة والواحدة المغلقة، يمكن دمج الجهاز بحرية مع وحدات الاتصال المساعدة ومؤقتات التأخير وآليات التعشيق الميكانيكية لتحقيق وظائف متقدمة مثل تأخير التبديل والتشابك لمنع سوء التشغيل. يمكنها التكيف بمرونة مع منطق التحكم المعقد لأنظمة التشغيل الآلي المختلفة، وتلبية احتياجات التعديل والترقية الشخصية للمعدات الصناعية.

Q3: ما هو الحد الأقصى للجهد المطبق لموصل التيار المتردد GMC-22 32A 15KW 3P 1NO+1NC؟ هل تلبي معايير إمدادات الطاقة الصناعية العالمية؟

A3: يدعم موصل التيار المتردد GMC-22 أقصى جهد تيار متردد يبلغ 660 فولت وهو متوافق مع الترددات الصناعية المزدوجة 50 هرتز و60 هرتز، مما يغطي معايير إمدادات الطاقة في المناطق الصناعية الرئيسية في جميع أنحاء العالم، بما في ذلك الصين وجنوب شرق آسيا وأوروبا. يتمتع المنتج بقدرة عالية على التكيف ولا يتطلب أي تخصيص لمناطق مختلفة؛ ويمكن تطبيقه مباشرة على المشاريع الهندسية العالمية لتصنيع المعدات الأصلية وسيناريوهات دعم المعدات الصناعية عبر الحدود.

GMC-22 32A 15KW 3P 1NO+1NC AC Contactor
