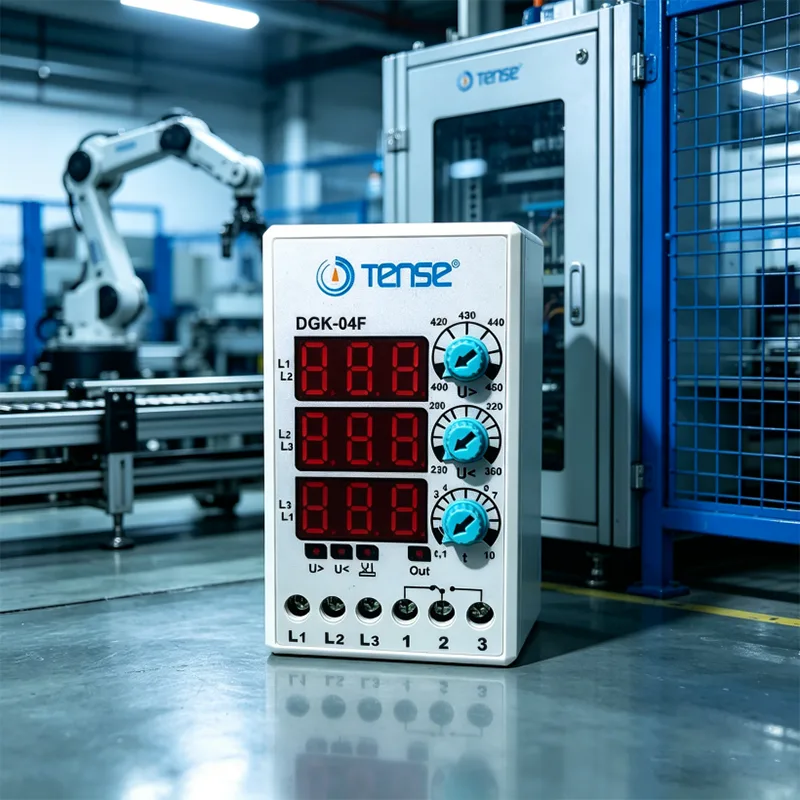

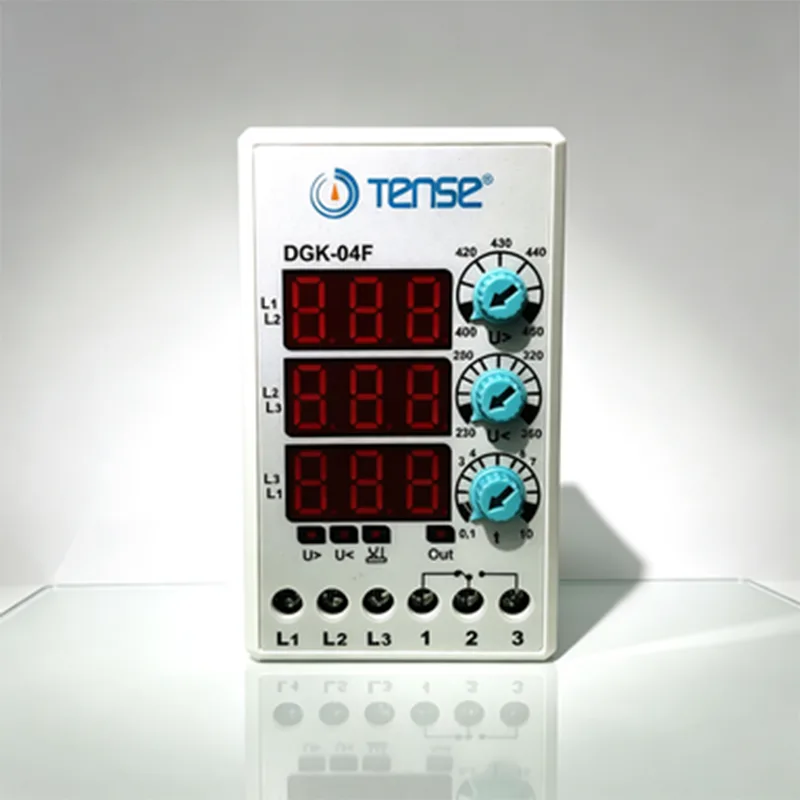

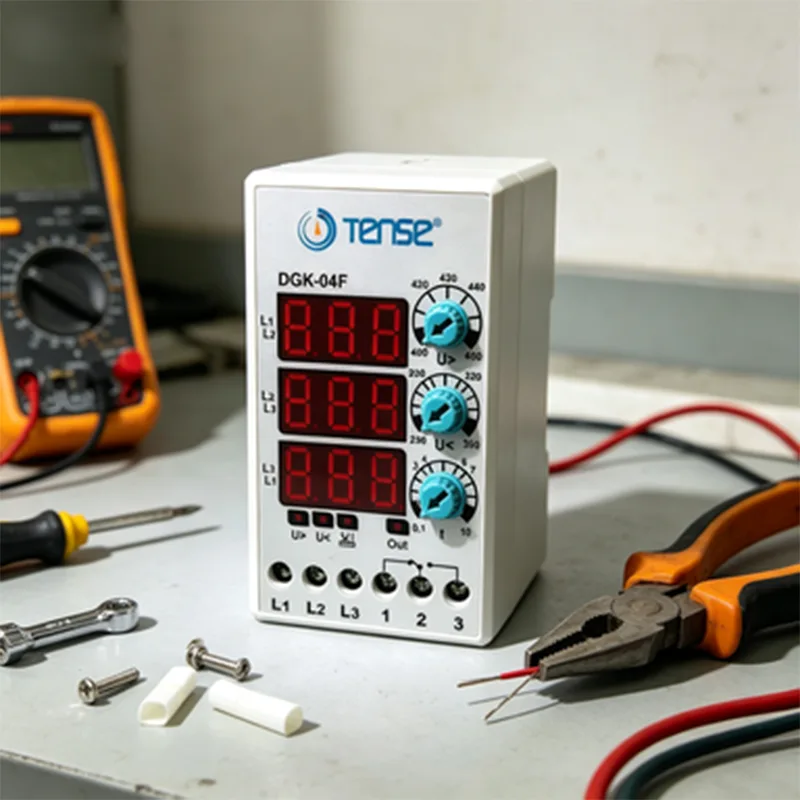

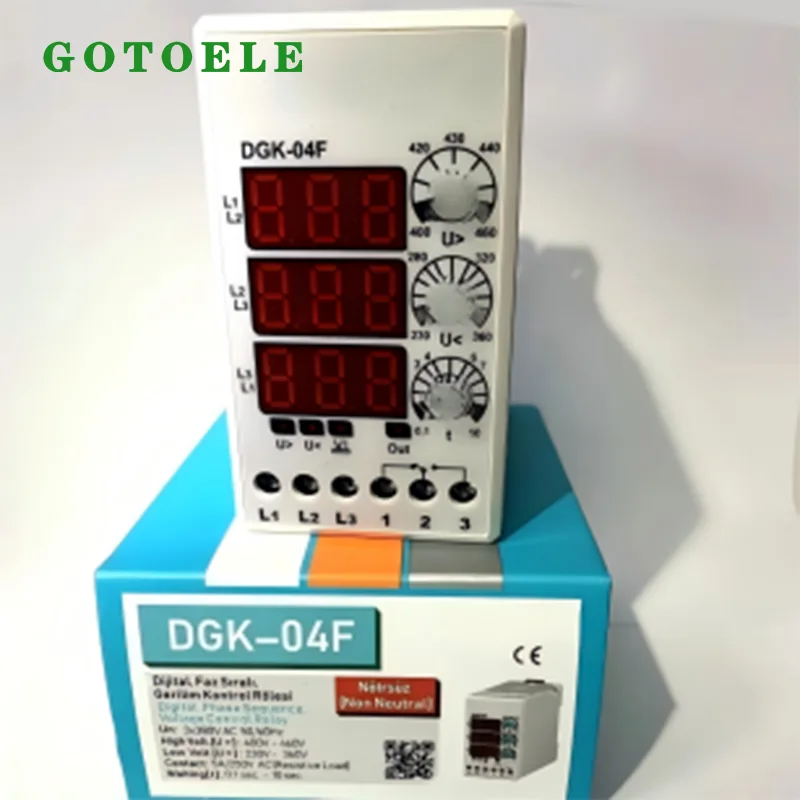

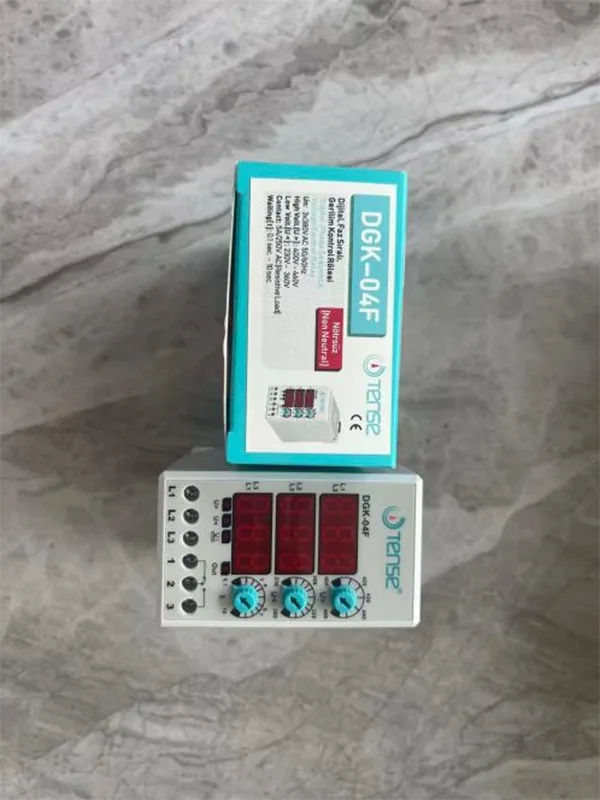

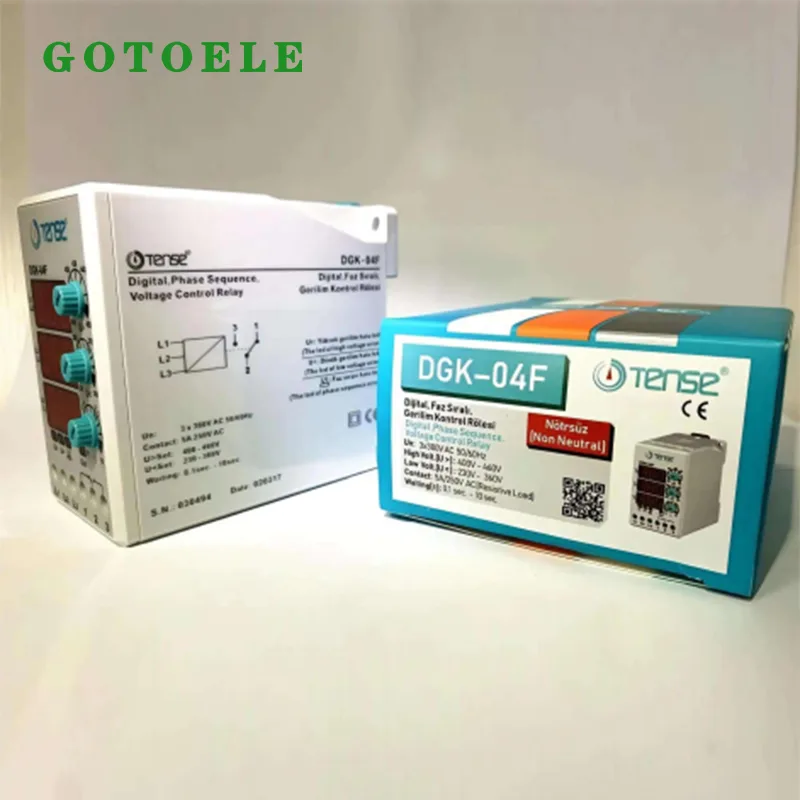

مرحل مراقبة الجهد التسلسلي الرقمي ثلاثي الطور

تم تصميم مرحل مراقبة الجهد التسلسلي الرقمي ثلاثي الطور هذا خصيصًا للتطبيقات الصناعية والتجارية AC 380V 50/60 هرتز، ويوفر حماية موثوقة للمحركات والمضخات والضواغط ومعدات التشغيل الآلي وغيرها من الأحمال الكهربائية ثلاثية الطور. مع أكثر من 14 عامًا من الخبرة في مجال التصنيع الكهربائي منخفض الجهد، تركز GOTOELE على تطوير حلول التحكم الكهربائي المستقرة والفعالة من حيث التكلفة للعملاء العالميين.

مقدمة مفصلة

1. تحديد موضع المنتج ومبدأ العمل

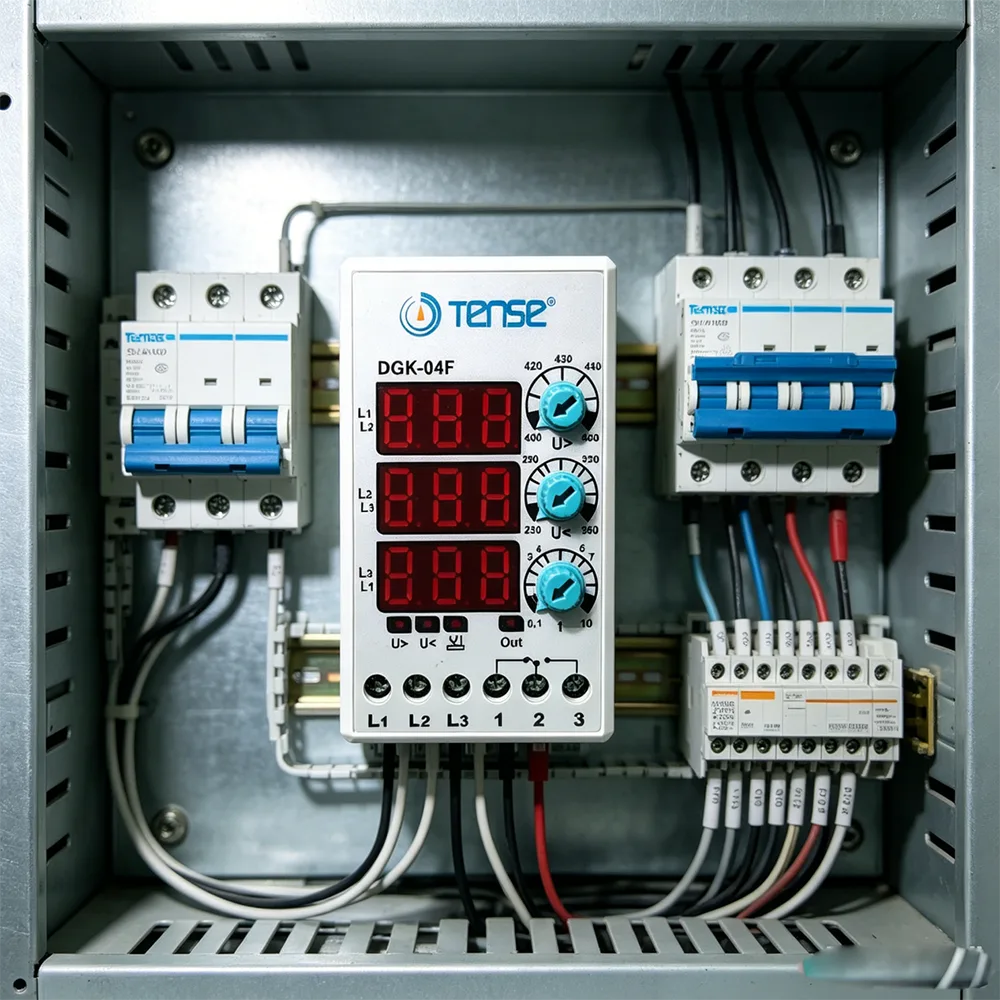

تم تصميم مرحل مراقبة الجهد التسلسلي الرقمي ثلاثي الطور لحماية المعدات الكهربائية ثلاثية الطور من ظروف الطاقة غير الطبيعية. يتم تركيبه داخل صناديق التوزيع أو خزانات التحكم الصناعية، ويقوم الجهاز بمراقبة حالة الجهد وتسلسل الطور بشكل مستمر لإمدادات الطاقة ثلاثية الطور.

عند حدوث مشكلات مثل فقدان الطور أو تسلسل الطور الخاطئ أو الجهد الزائد أو انخفاض الجهد، يقوم المرحل بفصل الدائرة التي يتم التحكم فيها بسرعة لمنع تلف المعدات المتصلة. بعد عودة مصدر الطاقة إلى وضعه الطبيعي، يمكن لوظيفة الاسترداد التلقائي استعادة التشغيل وفقًا لوقت التأخير المحدد مسبقًا.

على عكس مكونات الحماية المنفصلة التقليدية، يجمع هذا المرحل بين وظائف الحماية المتعددة في جهاز واحد، مما يقلل من تعقيد الأسلاك ويوفر مساحة التثبيت داخل الخزانات الكهربائية.

2. وظيفة حماية تسلسل المرحلة

يمكن أن يتسبب تسلسل الطور غير الصحيح في الدوران العكسي للمحركات ثلاثية الطور، مما قد يؤدي إلى تلف المعدات أو انقطاع الإنتاج. يقوم مرحل مراقبة الجهد التسلسلي الرقمي ثلاثي الطور تلقائيًا بتحديد ترتيب الطور للطاقة الواردة ويفصل الخرج عند اكتشاف تسلسل غير صحيح.

تُستخدم هذه الوظيفة على نطاق واسع في المعدات التي تعمل بمحركات مثل مضخات المياه والضواغط وأنظمة التهوية وآلات النقل حيث يكون اتجاه الدوران الصحيح ضروريًا للتشغيل الآمن.

3. وظيفة حماية فقدان المرحلة

أثناء التشغيل الصناعي، قد يحدث فقدان الطور بسبب فشل الكابلات أو التوصيلات غير الدقيقة أو خلل في الشبكة. عندما تختفي مرحلة واحدة، قد يستمر المحرك ثلاثي الطور في العمل بتيار زائد، مما يؤدي إلى ارتفاع درجة الحرارة وتلف الملفات.

يراقب المرحل جميع المراحل الثلاث في الوقت الفعلي ويقطع مصدر الطاقة على الفور عند اكتشاف فقدان الطور. وهذا يساعد على تقليل الأعطال غير المتوقعة في المحرك ويحسن عمر خدمة المعدات الصناعية.

4. مراقبة الجهد الزائد والجهد المنخفض

يعد تقلب الجهد مشكلة شائعة في شبكات الطاقة الصناعية. قد يؤدي الجهد الزائد إلى إتلاف وحدات التحكم الإلكترونية والمحولات والمكونات الكهربائية، بينما قد يؤدي الجهد غير الكافي إلى تشغيل المحركات في ظروف غير طبيعية.

تتيح وظيفة مراقبة الجهد القابل للتعديل للمستخدمين ضبط قيم الحماية المناسبة وفقًا لبيئات التطبيقات المختلفة. عندما يتجاوز الجهد أو ينخفض ​​عن النطاق المحدد مسبقًا، يقوم المرحل بفصل الحمل لحماية المعدات المتصلة.

5. إعادة الضبط التلقائي والتحكم في التأخير

تساعد وظيفة تعديل التأخير المضمنة على تجنب إيقاف التشغيل غير الضروري الناتج عن تقلبات الجهد المؤقتة. بعد اكتشاف خطأ، يقوم المرحل بفصل الإخراج بعد وقت التأخير المحدد مسبقًا.

عندما يعود مصدر الطاقة إلى حالة مستقرة، تقوم وظيفة إعادة الضبط التلقائي باستعادة الطاقة بعد فترة الانتظار التي تم تكوينها. هذه الميزة مناسبة بشكل خاص للمعدات الخارجية والمرافق البعيدة والأنظمة الكهربائية غير المراقبة.

مجالات التطبيق

1. أنظمة حماية المحركات الصناعية

يتم تثبيت المرحل على نطاق واسع في خزانات التحكم في المحركات الصناعية لحماية المضخات والمراوح والضواغط والأدوات الآلية ومعدات خط الإنتاج.

من خلال مراقبة تسلسل الطور وظروف الجهد الكهربي، فإنه يساعد على منع احتراق المحرك الناتج عن فقدان الطور والدوران العكسي والجهد غير المستقر، مما يحسن استمرارية الإنتاج ويقلل تكاليف الصيانة.

2. أنظمة توزيع المباني التجارية

غالبًا ما تستخدم المباني التجارية معدات كهربائية ثلاثية الطور بما في ذلك أنظمة تكييف الهواء المركزية ووحدات التبريد ومعدات التهوية الكبيرة.

يوفر مرحل مراقبة الجهد التسلسلي الرقمي ثلاثي الطور حماية موثوقة للواجهة الأمامية لهذه الأنظمة، مما يساعد في الحفاظ على التشغيل المستقر وتقليل أعطال المعدات الناجمة عن ظروف الشبكة غير الطبيعية.

3. المعدات الكهربائية الزراعية

غالبًا ما تعمل المرافق الزراعية مثل أنظمة الري ومعدات تهوية الدفيئة ومزارع الماشية في بيئات يكون فيها استقرار إمدادات الطاقة محدودًا.

مع إمكانية استرداد الأخطاء تلقائيًا، يقلل هذا المرحل من متطلبات الفحص اليدوي ويوفر حماية موثوقة للأنظمة الكهربائية الزراعية غير المراقبة.

4. أنظمة الطاقة الكهروضوئية والطاقة

يمكن تطبيق المرحل في الأنظمة الكهروضوئية ثلاثية الطور وخزائن حماية العاكس ومعدات إدارة الطاقة.

فهو يساعد على مراقبة ظروف الجهد غير الطبيعي ومشاكل الطور، مما يحسن سلامة وموثوقية الأنظمة الكهربائية للطاقة المتجددة.

تجربة التطبيق الحقيقي

استنادًا إلى خبرة GOTOELE التي تزيد عن 14 عامًا في مجال التصنيع الكهربائي منخفض الجهد، تم توفير مرحل مراقبة الجهد التسلسلي الرقمي ثلاثي الطور للعملاء الصناعيين في جنوب شرق آسيا والشرق الأوسط والأسواق الأوروبية.

في أحد مشاريع معالجة المياه في جنوب شرق آسيا، تم تركيب المرحل في خزانة التحكم في المضخة ثلاثية الطور لحماية مضخات المياه المتعددة التي تعمل بشكل مستمر كل يوم. أثناء التشغيل، نجح الجهاز في اكتشاف حالات الطور غير الطبيعية وفصل الدائرة قبل حدوث تلف في المحرك.

بعد التشغيل على المدى الطويل، أبلغ العميل عن تحسن في استقرار المعدات وانخفاض متطلبات الصيانة مقارنة بحلول الحماية السابقة. توضح تجربة التطبيق هذه القيمة العملية لمنتجات الحماية GOTOELE في البيئات الصناعية.

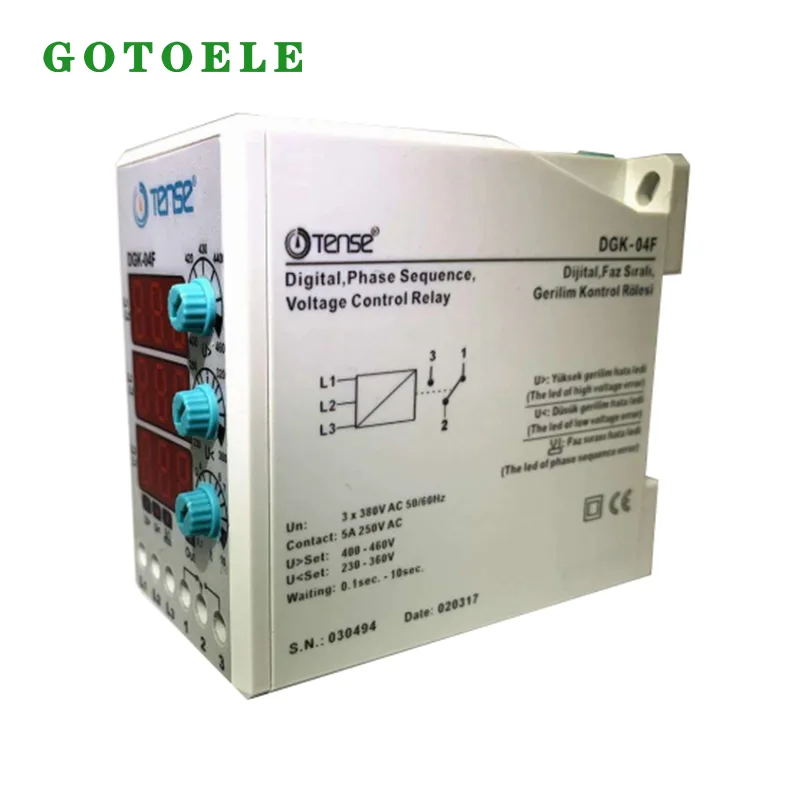

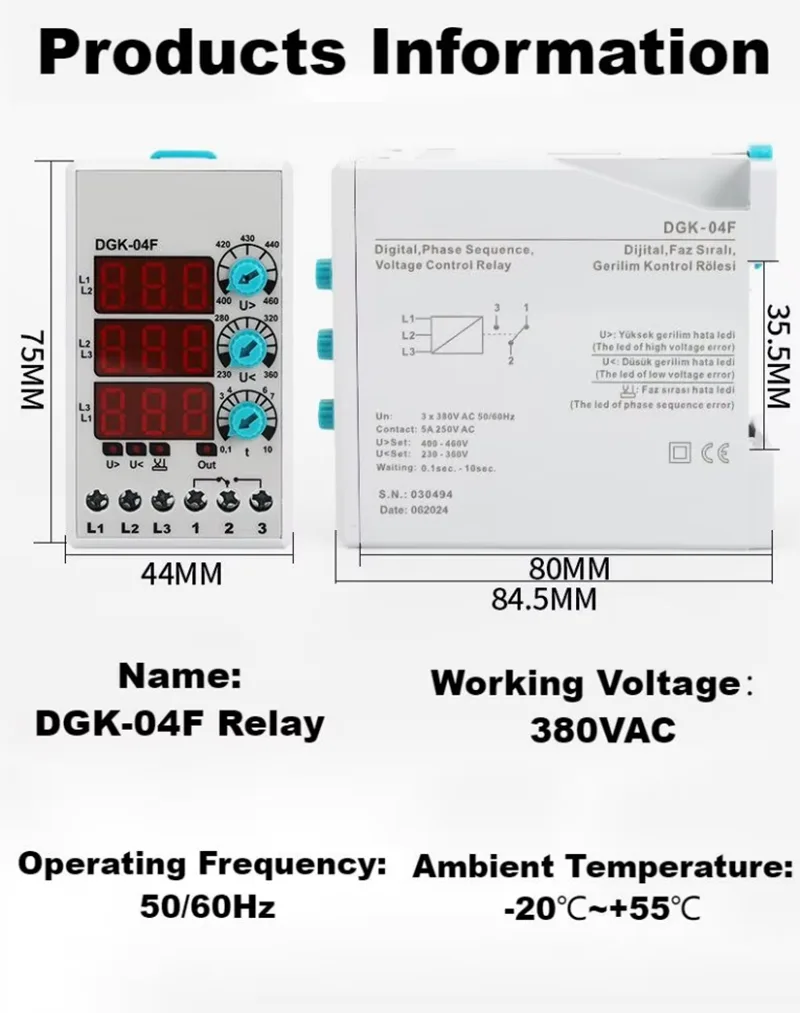

المعلمات التقنية

مزايا المنتج

1. وظائف الحماية المتكاملة

يجمع المرحل بين وظائف الحماية الكهربائية المتعددة بما في ذلك الكشف عن تسلسل الطور وحماية فقدان الطور ومراقبة الجهد في جهاز واحد مدمج.

يقلل هذا التصميم المتكامل من الحاجة إلى مكونات حماية مستقلة متعددة، ويبسط توصيلات الخزانة ويحسن موثوقية النظام بشكل عام.

2. تركيب السكك الحديدية المدمجة DIN

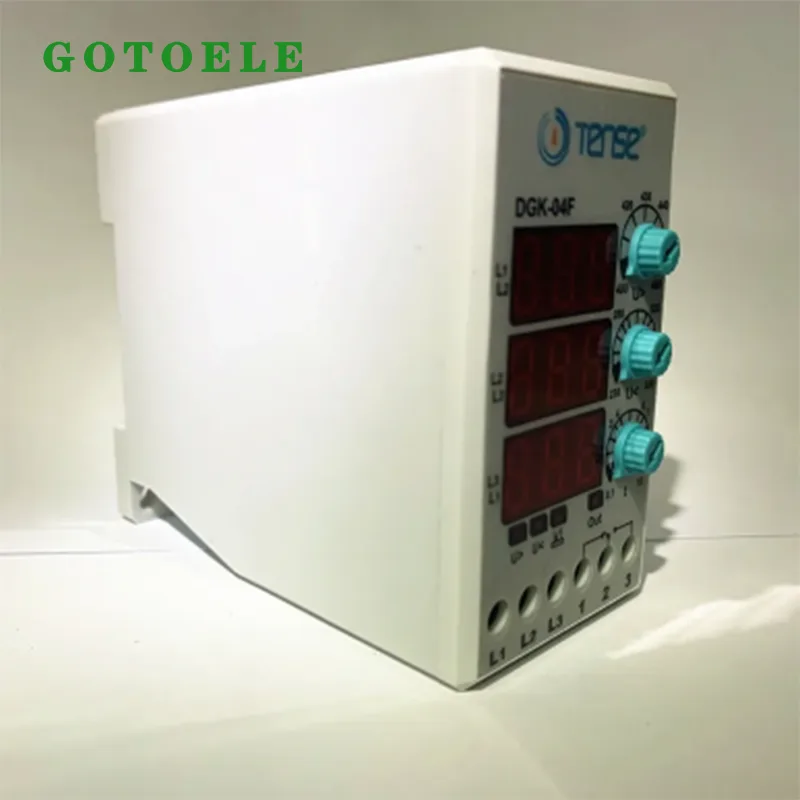

تم تصميم المرحل بهيكل معياري قياسي، ويمكن تركيبه مباشرة على قضبان DIN مقاس 35 مم داخل صناديق التوزيع وخزائن التحكم.

يوفر حجمه الصغير مساحة تركيب قيمة ويسمح بالصيانة المريحة أثناء ترقيات النظام الكهربائي.

3. سهولة التشغيل والصيانة

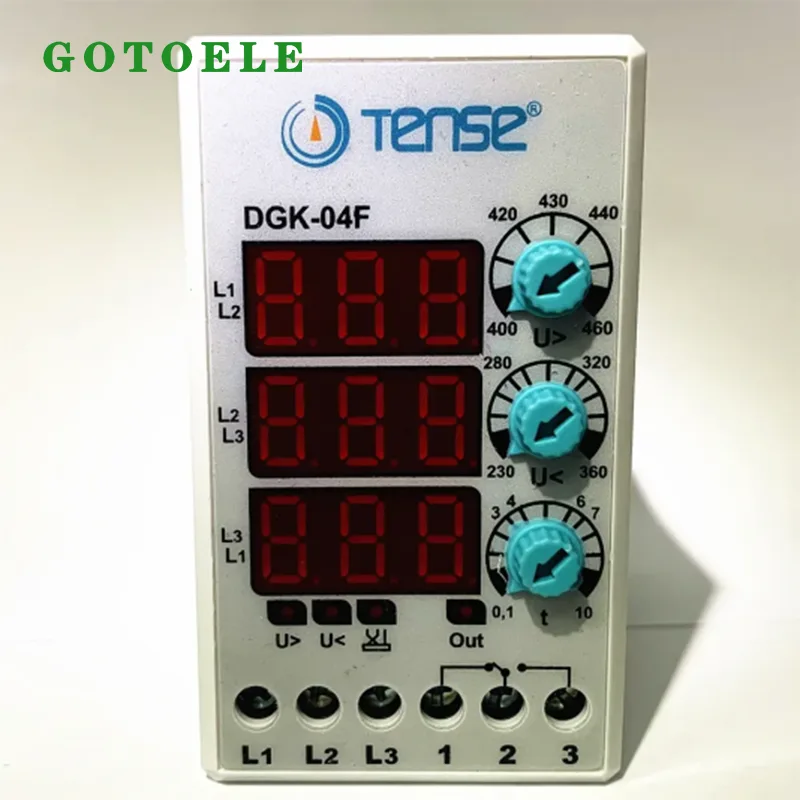

يوفر تصميم المراقبة الرقمية معلومات تشغيل واضحة، مما يسمح للكهربائيين بفهم حالة مصدر الطاقة ثلاثي الطور بسرعة.

تعمل معلمات الحماية القابلة للتعديل على تسهيل عملية التشغيل وتسمح للمنتج بالتكيف مع البيئات الكهربائية المختلفة.

4. قدرة تصنيع OEM موثوقة

GOTOELE هي شركة مصنعة ومصدرة محترفة للمنتجات الكهربائية ذات الجهد المنخفض الموجودة في مقاطعة Zhejiang، الصين.

مع أكثر من 14 عامًا من الخبرة الصناعية، ومساحة إنتاج تتجاوز 1600 متر مربع، ومعدات تصنيع احترافية وإجراءات إدارة الجودة الصارمة، توفر GOTOELE حلولًا مستقرة لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي للعملاء الدوليين.

خبرة في التصنيع ومراقبة الجودة

تدمج GOTOELE خدمات بحث وتطوير المنتجات والإنتاج والتفتيش والتصدير. تتخصص الشركة في المنتجات الكهربائية ذات الجهد المنخفض بما في ذلك الموصلات والمرحلات وقواطع الدائرة والمشغلات ومكونات التحكم الصناعية.

يدير المصنع ورشة إنتاج احترافية مع موظفين فنيين ذوي خبرة ويتبع إجراءات صارمة لمراقبة الجودة بدءًا من اختيار المواد الخام وحتى فحص المنتج النهائي.

يخضع كل مرحل رقمي لمراقبة الجهد التسلسلي ثلاثي الطور لاختبار الأداء الكهربائي والتحقق من الوظيفة وفحص المظهر قبل الشحن. تضمن شهادة CE ومعايير إدارة الجودة ISO9001 جودة المنتج المتسقة والأداء الموثوق للعملاء العالميين.

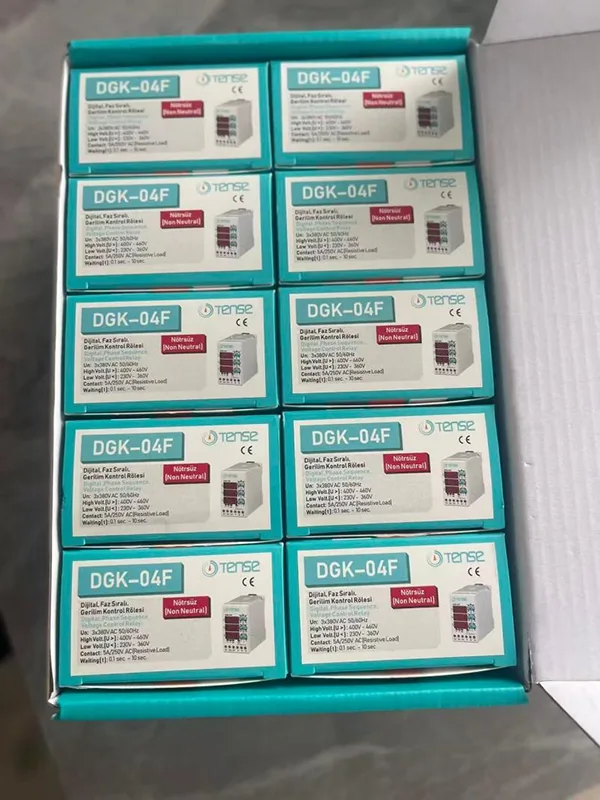

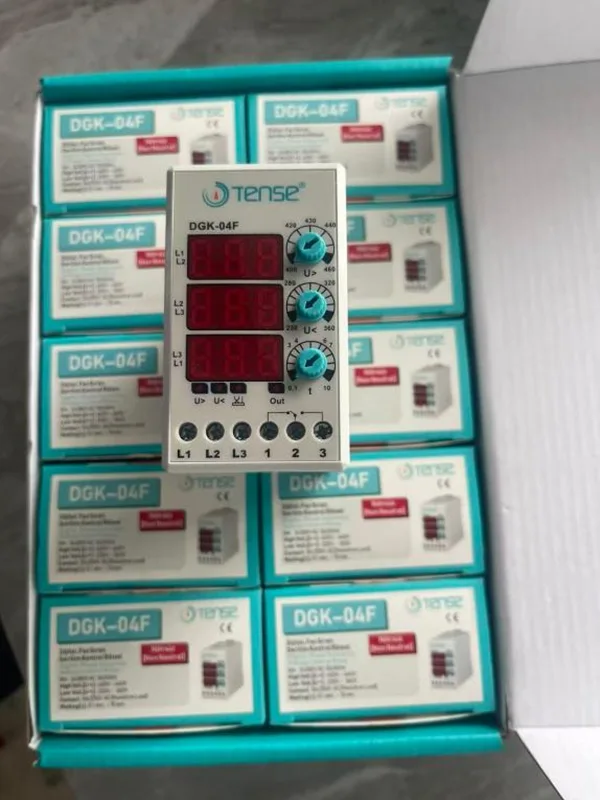

التعبئة والتغليف والتسليم

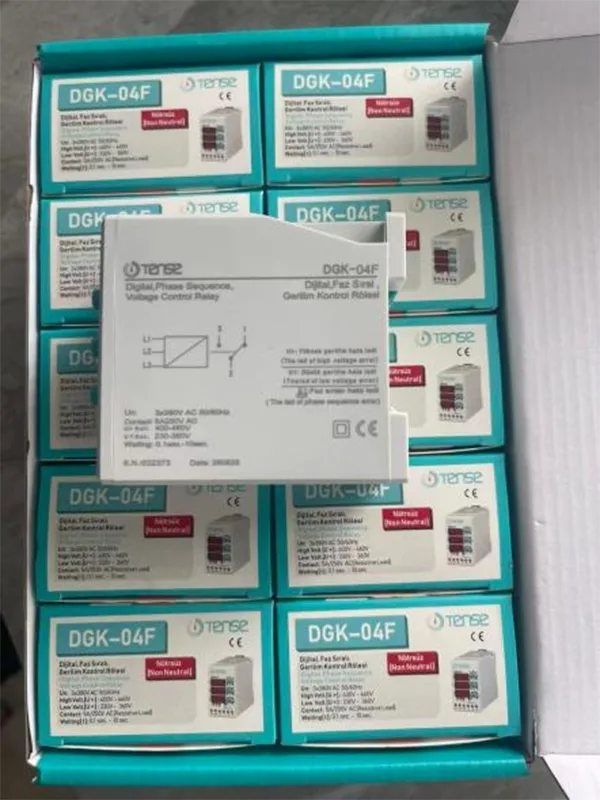

تستخدم GOTOELE عبوات قياسية للتصدير لحماية المنتجات أثناء النقل الدولي.

بالنسبة للموزعين وعملاء المشاريع، تتوفر الملصقات المخصصة وحلول التغليف وخدمات OEM وفقًا لمتطلبات السوق. بفضل إدارة الإنتاج الفعالة وخبرة التصدير، توفر GOTOELE دعمًا موثوقًا للتسليم للعملاء في جميع أنحاء العالم.

التعليمات

Q1: ما هي المعدات التي يمكن لمرحل الحماية ثلاثي الطور حمايتها؟

يستخدم المرحل بشكل أساسي لحماية المحركات ثلاثية الطور والمضخات والضواغط والمراوح والآلات الصناعية وغيرها من المعدات الكهربائية من فقدان الطور وتسلسل الطور الخاطئ وظروف الجهد غير الطبيعية.

Q2: هل يمكن للمرحل استعادة الطاقة تلقائيًا بعد حدوث خطأ؟

نعم. يدعم الجهاز إعادة الضبط التلقائي بعد عودة مصدر الطاقة إلى وضعه الطبيعي. يمكن للمستخدمين ضبط وقت التأخير وفقًا لمتطلبات التطبيق المختلفة.

Q3: هل توفر GOTOELE خدمات تخصيص OEM؟

نعم. تدعم GOTOELE تخصيص OEM وODM، بما في ذلك وضع العلامات على المنتجات وتصميم التغليف والمعلمات الكهربائية المخصصة لمختلف الأسواق والمشاريع.

تواصل GOTOELE تقديم حلول كهربائية موثوقة ذات جهد منخفض للعملاء الصناعيين العالميين من خلال القدرة على التصنيع الاحترافي ومراقبة الجودة الصارمة وخبرة التطبيق العملي. بفضل الأداء المستقر وخدمات التخصيص المرنة، تساعد GOTOELE العملاء على بناء أنظمة تحكم كهربائية أكثر أمانًا وكفاءة.
