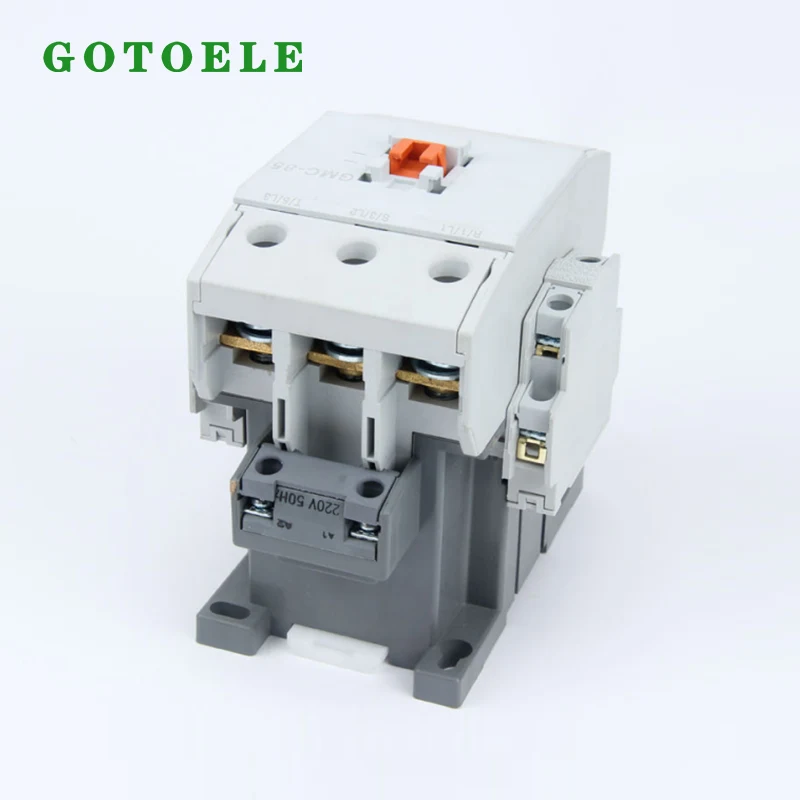

GMC-85 AC موصل مغناطيسي 3P 135A 45KW 2NO + 2NC للتحكم في المحركات الصناعية

GMC-85 موصل مغناطيسي ACمنجوتويلعبارة عن مكون تحويل منخفض الجهد ثلاثي الطور مصمم للتحكم في المحركات والآلات الصناعية والمضخات والضواغط ومعدات التدفئة والتهوية وتكييف الهواء (HVAC) والتطبيقات الأخرى التي تتطلب تبديلًا موثوقًا لأحمال التيار المتردد. مع هيكل الاتصال الرئيسي ثلاثي الأقطاب، وتصنيف التيار الحراري 135A AC1، وقدرة التحكم في المحرك 45 كيلو واط عند 380-440 فولت، والاتصالات المساعدة 2NO+2NC، فإنه يوفر تكوينًا عمليًا لخزائن التحكم الصناعية والمعدات الكهربائية.

بالنسبة للموزعين الكهربائيين، ومصنعي اللوحات، ومصنعي الآلات، وفرق الصيانة، فإن اختيار موصل يتطلب أكثر من مجرد التحقق من التصنيف الحالي. يجب مراعاة قوة المحرك، وفئة الاستخدام، وجهد التشغيل، وجهد الملف، وتردد التبديل، ومتطلبات الاتصال المساعدة، وطريقة التثبيت، والحماية من التحميل الزائد قبل الشراء.

ما الذي يجب أن يعرفه المشترون عن تكوين GMC-85؟

هيكل الاتصال الرئيسي ثلاثي القطب

يسمح التكوين ثلاثي الأقطاب للموصل بالتحكم في دائرة ثلاثية الطور من خلال جهاز تبديل واحد. وهذا يجعلها مناسبة لتطبيقات المحركات الصناعية الشائعة حيث تحتاج الطاقة ثلاثية الطور إلى التبديل في وقت واحد.

تهدف جهات الاتصال الرئيسية إلى تبديل الحمل المتصل، بينما يمكن دمج جهات الاتصال المساعدة في دوائر التحكم والإشارة والتشابك والإشارة.

135A AC1 تصنيف التيار الحراري

يرتبط إطار GMC-85 بتصنيف تيار حراري 135A AC1. ومع ذلك، لا ينبغي للمشترين تفسير قيمة AC1 على أنها تيار المحرك المسموح به في كل ظروف التشغيل. تتطلب تطبيقات المحركات عادةً الاختيار وفقًا لفئة الاستخدام المطبقة وخصائص المحرك الفعلية.

بالنسبة للتحكم في المحرك، يجب فحص تيار التشغيل والطاقة المقدر مقابل جهد الإمداد المقصود وواجب التطبيق قبل الاختيار النهائي.

قدرة التحكم بالمحرك 45 كيلو وات

عند 380-440 فولت، تم تصنيف تكوين GMC-85 بـ 45 كيلووات في ظل ظروف التحكم في المحرك AC3. وهذا يجعل النموذج مناسبًا لمجموعة من تطبيقات المحركات ثلاثية الطور متوسطة الطاقة عندما تتوافق الخصائص الكهربائية مع متطلبات النظام.

المعلمات الأساسية

كيف يعمل المقاول المغناطيسي AC؟

مبدأ التبديل الكهرومغناطيسي

يستخدم الموصل المغناطيسي AC ملفًا كهرومغناطيسيًا للتحكم في حركة آلية الاتصال الداخلية الخاصة به. عندما تقوم دائرة التحكم بتنشيط الملف، فإن القوة الكهرومغناطيسية تحرك مجموعة الاتصال وتغير حالة جهات الاتصال الرئيسية.

عندما يتم إلغاء تنشيط الملف، تعود الآلية إلى وضعها الطبيعي. يسمح ذلك لدائرة تحكم منخفضة الطاقة بإدارة حمل كهربائي عالي الطاقة دون مطالبة المشغل أو وحدة التحكم بتبديل دائرة المحرك مباشرة.

فصل وظائف الطاقة والتحكم

إحدى المزايا العملية الرئيسية للموصل هي الفصل بين دائرة الطاقة الرئيسية ودائرة التحكم. تتعامل جهات الاتصال الرئيسية مع الحمل المتصل، بينما يتفاعل الملف وجهات الاتصال المساعدة مع نظام التحكم.

يستخدم هذا الهيكل على نطاق واسع في الآلات الآلية لأنه يمكن التحكم في المحرك من خلال أزرار الضغط أو مخرجات PLC أو أجهزة الاستشعار أو المرحلات أو أجهزة التحكم الأخرى.

لماذا تعتبر جهات الاتصال المساعدة 2NO+2NC مهمة؟

فتح جهات الاتصال عادة

يمكن استخدام جهتي الاتصال المساعدتين المفتوحتين عادةً لمنطق التحكم، أو ردود فعل حالة التشغيل، أو دوائر التثبيت الذاتي، أو الاتصال بأجهزة الإشارة الخارجية، اعتمادًا على تصميم النظام.

وهذا يمنح الشركات المصنعة للمعدات مرونة إضافية عند دمج الموصل في خزانة تحكم أكبر.

جهات الاتصال المغلقة عادة

يمكن استخدام جهتي الاتصال المساعدتين المغلقتين عادةً في دوائر التشابك والتشوير والتحكم. يمكنهم المساعدة في تنسيق جهة الاتصال مع مكونات التبديل الأخرى أو أجهزة التحكم.

دعم تصميم دوائر التحكم

إن وجود جهات اتصال مساعدة مفتوحة ومغلقة عادةً في نفس التكوين يمكن أن يقلل الحاجة إلى مكونات تحويل مساعدة إضافية في بعض تصميمات التحكم.

يجب دائمًا التحقق من ترتيب الاتصال الفعلي والاستخدام الكهربائي مقابل مخطط دائرة التحكم قبل التثبيت.

التطبيقات الصناعية النموذجية

التحكم بالمحركات الصناعية

التطبيق الأساسي لـ GMC-85 هو التبديل والتحكم في المحركات المتوافقة ثلاثية الطور. يمكن دمجه في مجموعات بدء تشغيل المحرك ولوحات التحكم حيث تتوافق الظروف الكهربائية المقدرة مع التطبيق.

مضخات ومعدات معالجة المياه

غالبًا ما تتطلب المضخات التحكم التلقائي في التشغيل والإيقاف بناءً على إشارات الضغط أو المستوى أو التدفق أو العملية. يمكن أن يكون الموصل بمثابة واجهة التبديل بين دائرة التحكم ومحرك المضخة.

الضواغط وأنظمة التدفئة والتهوية وتكييف الهواء

يمكن للضواغط الصناعية وأنظمة التهوية ومعدات تكييف الهواء وغيرها من الأنظمة التي تعمل بمحركات استخدام الموصلات للتحكم في المحركات وفقًا لمتطلبات نظام التحكم الكهربائي للمعدات.

آلات الإنتاج

تحتوي معدات التصنيع في كثير من الأحيان على محركات متعددة، وناقلات، ومراوح، ومضخات، وأحمال كهربائية أخرى. يمكن دمج الموصلات في خزائن التحكم لتوفير التبديل المركزي والتشغيل الآلي.

عوامل الاختيار الرئيسية قبل الشراء

تحقق من قوة المحرك والتيار

قوة المحرك وحدها ليست كافية لاختيار الموصل. يجب على المشترين التأكد من التيار المقنن للمحرك، وجهد الإمداد، والتردد، وخصائص البدء، وواجب التشغيل، وفئة الاستخدام.

يجب اختيار الموصل بناءً على الحمل الكهربائي الفعلي بدلاً من مجرد مطابقة اسم المنتج مع الطاقة الاسمية للمحرك.

تأكيد الجهد لفائف

يجب أن يتطابق جهد ملف الموصل مع دائرة التحكم. يمكن أن تختلف جهود التحكم المشتركة بشكل كبير بين الأجهزة والمناطق المختلفة.

قبل الطلب، يجب على المشترين تحديد الجهد والتردد المطلوبين للملف لتجنب مشاكل التوافق أثناء التثبيت.

النظر في تبديل التردد

التطبيقات التي تحتوي على تشغيل وإيقاف متكرر للمحرك تضع متطلبات أكبر على الموصل من التطبيقات ذات التبديل غير المتكرر نسبيًا.

لذلك ينبغي أخذ تردد التشغيل المتوقع في الاعتبار عند اختيار المقاول وتقييم مدى ملاءمته للتطبيق المقصود.

تنسيق الحماية من التحميل الزائد

يوفر الموصل في المقام الأول التحكم في التبديل ولا ينبغي معاملته كبديل لجهاز مخصص للحماية من الحمل الزائد للمحرك. بالنسبة لتطبيقات بدء تشغيل المحرك، يجب اختيار مرحل الحمل الزائد الحراري المناسب أو جهاز حماية المحرك الإلكتروني وفقًا لمتطلبات المحرك والنظام.

اعتبارات التثبيت

التحقق من التقييمات الكهربائية

قبل التثبيت، يجب على الفنيين التأكد من نموذج الموصل، وجهد الملف، وجهد الدائرة الرئيسية، والتيار المقنن، وقوة المحرك، وتكوين الاتصال المساعد، ومخطط الأسلاك.

استخدم الموصلات المناسبة

يجب اختيار موصلات الطاقة والتوصيلات الطرفية وأجهزة الحماية وفقًا لمعايير التركيب الكهربائي الحالية والمعمول بها.

يمكن أن تؤدي التوصيلات السائبة أو ذات الحجم غير المناسب إلى زيادة مقاومة التلامس وتوليد الحرارة، مما قد يؤثر على موثوقية المعدات.

توفير الحماية المناسبة

يجب أن يكون المقاول متكاملاً مع الحماية المناسبة من ماس كهربائى والحمل الزائد. يجب تصميم تكوين الحماية وفقًا لخصائص المحرك وبيئة التثبيت واللوائح الكهربائية المحلية المعمول بها.

تحقق من بيئة التثبيت

يمكن أن تؤثر درجة الحرارة والرطوبة والغبار والاهتزاز وتصميم العلبة والتهوية على ظروف تشغيل المكونات الكهربائية ذات الجهد المنخفض. يجب تثبيت المقاول في بيئة ضمن حدود التشغيل المحددة له.

الصيانة والتفتيش

فحص جهات الاتصال الرئيسية

بالنسبة للمعدات التي تعمل بشكل متكرر، يجب على موظفي الصيانة إجراء فحص دوري لحالة نقاط الاتصال الرئيسية. يمكن أن يشير التنقر المفرط أو الحرق أو تغير اللون أو التآكل غير الطبيعي إلى الإجهاد الكهربائي أو ظروف التشغيل غير المناسبة.

تحقق من جهات الاتصال المساعدة

يجب فحص جهات الاتصال المساعدة عندما تواجه دوائر التحكم إشارات متقطعة أو سلوك تحويل غير متوقع أو أخطاء في ردود الفعل.

فحص الاتصالات الطرفية

يجب أن تظل المحطات الكهربائية مثبتة بشكل آمن. يجب على موظفي الصيانة اتباع متطلبات التثبيت الموصى بها من قبل الشركة المصنعة وإجراءات الصيانة الكهربائية المعمول بها.

مراقبة الضوضاء غير الطبيعية

قد يشير الأزيز أو الاهتزاز أو التشغيل غير المستقر للموصل إلى مشاكل متعلقة بالملف أو الميكانيكية أو الجهد الكهربي أو التثبيت. وينبغي التحقيق في الظروف غير الطبيعية قبل مواصلة العملية.

اعتبارات الجودة للمشترين B2B

اتساق الإنتاج

بالنسبة للموزعين وعملاء OEM، يعد الاتساق بين الدُفعات أمرًا مهمًا نظرًا لأنه غالبًا ما يتم دمج جهات الاتصال في لوحات التحكم الموحدة وتصميمات المعدات.

تنص GOTOELE على أن عملية الإنتاج الخاصة بها تتضمن مراقبة الجودة بدءًا من فحص المواد الخام وحتى التصنيع والاختبار والتعبئة والتسليم.

اختبار قبل الشحن

يجب أن تخضع المنتجات الكهربائية للفحص والاختبار المناسب قبل الشحن. يجب على المشترين الذين يشترون بكميات كبيرة التأكد من إجراءات التفتيش الخاصة بالمورد ومتطلبات التوثيق قبل تقديم الطلب.

متطلبات الشهادة

تحدد GOTOELE CE وISO9001 من بين أوراق اعتماد الجودة والشهادة الخاصة بها. يجب على العملاء طلب الشهادة المعمول بها والوثائق الفنية لتكوين المنتج الدقيق المطلوب لسوقهم.

جوتويل القدرة على التصنيع والتوريد

الشركة المصنعة للمنتجات الكهربائية ذات الجهد المنخفض

جوتويل، التي تديرها شركة Yueqing Gongtong Electric Co., Ltd.، متخصصة في المنتجات الكهربائية ذات الجهد المنخفض بما في ذلك موصلات التيار المتردد، ومرحلات الحمل الزائد الحراري، وقواطع الدائرة المقولبة، والمبتدئين، ووحدات MCB، ومكونات التحكم.

تقوم الشركة بدمج خدمات البحث والتطوير وتصميم المنتجات والتصنيع والاختبار والتصدير لدعم الموزعين ومصنعي المعدات والعملاء الصناعيين.

دعم تصنيع المعدات الأصلية والطلبات المخصصة

توفر GOTOELE دعمًا لتصنيع المعدات الأصلية والمنتجات المخصصة التي تغطي المعايير الفنية وتكوينات المنتج والتعبئة ومتطلبات العلامات التجارية. يمكن أن يكون هذا مفيدًا لموزعي الأجهزة الكهربائية وشركات تصنيع المعدات التي تتطلب مواصفات متسقة عبر مشاريع متعددة.

القدرة على التوريد بالجملة

بالنسبة للمشترين الدوليين، تعد القدرة الإنتاجية والتوريدية المستقرة أمرًا مهمًا عند استخدام الموصلات كمكونات قياسية عبر نماذج معدات متعددة. تعلن شركة GOTOELE عن قدرة إنتاجية سنوية تبلغ حوالي 8 ملايين قطعة عبر مجموعة منتجاتها الكهربائية ذات الجهد المنخفض.

قائمة مراجعة المشتري

الأسئلة المتداولة

ما هو استخدام الموصل المغناطيسي GMC-85 AC؟

إنه مصمم للتبديل والتحكم في أحمال التيار المتردد المتوافقة ثلاثية الطور، وخاصة المحركات الصناعية والمعدات التي تعمل بمحرك مثل المضخات والضواغط وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والناقلات وآلات الإنتاج.

ماذا يعني 135A لهذا المقاول؟

تشير قيمة 135A إلى تصنيف التيار الحراري AC1 المرتبط بإطار GMC-85. يجب اختيار تطبيقات المحرك وفقًا لفئة الاستخدام المطبقة، وتيار المحرك، والجهد، وظروف التشغيل.

هل يمكن لـ GMC-85 التحكم بمحرك بقدرة 45 كيلو وات؟

تم تصنيف GMC-85 بقدرة 45 كيلووات عند 380-440 فولت تحت ظروف AC3 وفقًا للتكوين المحدد. لا يزال يتعين فحص التطبيق الفعلي للمحرك مقابل التيار المقنن، وظروف البدء، وتردد التبديل، والمعايير المعمول بها.

ماذا يعني 2NO+2NC؟

إنه يشير إلى جهتي اتصال مساعدتين مفتوحتين بشكل طبيعي واثنين مغلقين بشكل طبيعي. يمكن استخدام جهات الاتصال هذه في منطق التحكم وردود الفعل على الحالة والدوائر المتشابكة والإشارات.

هل يشمل المقاول حماية الزائد؟

يوفر الموصل التحكم في التبديل ويجب تنسيقه عادةً مع جهاز حماية مناسب من الحمل الزائد لتطبيقات المحركات. يعتمد تكوين الحماية المطلوب على المحرك والنظام الكهربائي.

هل يمكن لشركة GOTOELE تقديم خدمات OEM؟

نعم. توفر GOTOELE دعمًا مخصصًا وتصنيع المعدات الأصلية للموزعين وشركات تصنيع المعدات والعملاء الصناعيين، بما في ذلك مواصفات المنتج والتكوينات والتعبئة ومتطلبات العلامات التجارية.

الاعتبارات النهائية

GMC-85 موصل مغناطيسي ACيوفر حل تبديل ثلاثي الطور للتحكم في المحركات الصناعية وغيرها من التطبيقات ذات الجهد المنخفض المتوافقة. إن هيكلها 3P، وتصنيف التيار الحراري 135A AC1، وتصنيف 45kW AC3 عند 380-440 فولت، والاتصالات المساعدة 2NO+2NC تجعلها مناسبة لأنظمة التحكم التي تتطلب كلاً من وظائف تبديل الدائرة الرئيسية والتحكم الإضافي.

بالنسبة للموزعين الكهربائيين، وصانعي اللوحات، ومصنعي معدات OEM، وفرق الصيانة، يجب أن يعتمد الاختيار الصحيح على تيار المحرك، والجهد، وفئة الاستخدام، وجهد الملف، وتردد التبديل، وتكوين الحماية، وظروف التثبيت، والشهادة المطلوبة.

بفضل خبرة التصنيع الكهربائي منخفض الجهد، ودعم OEM، وإدارة الجودة، وقدرات التوريد الدولية،جوتويليمكن أن تدعم العملاء الذين يبحثون عن تكوينات قواطع للأتمتة الصناعية، والتحكم في المحركات، والآلات، والتدفئة والتهوية وتكييف الهواء (HVAC)، والمضخات، وتطبيقات المعدات الكهربائية الأخرى.
