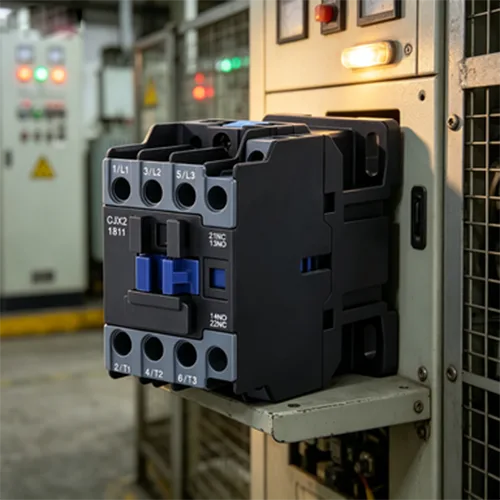

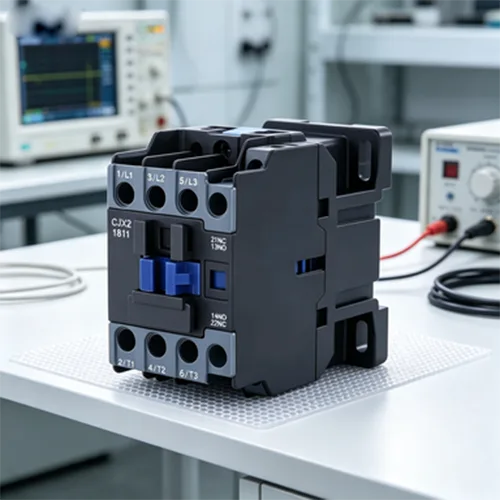

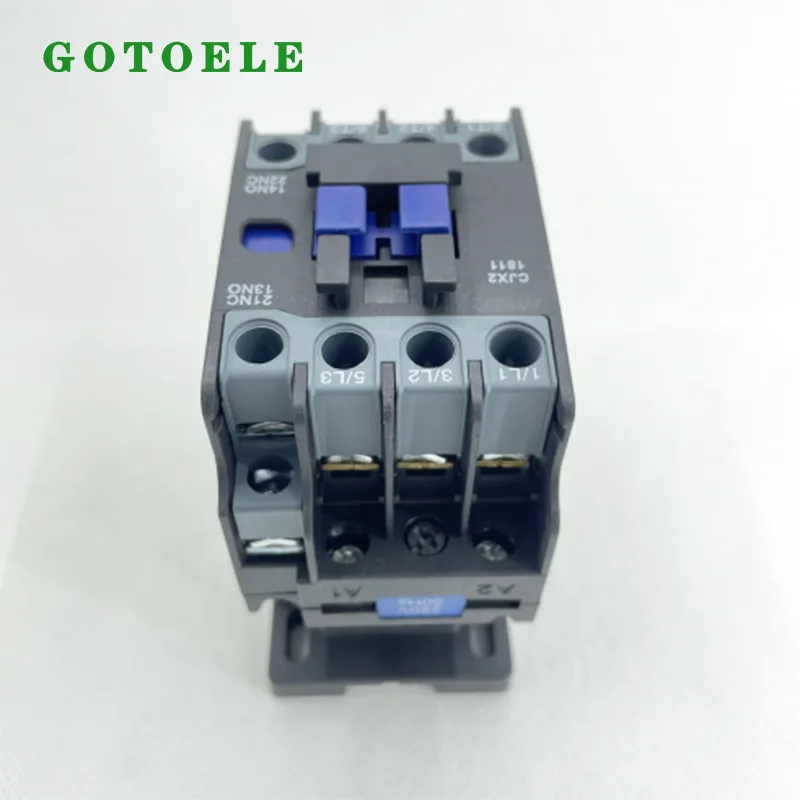

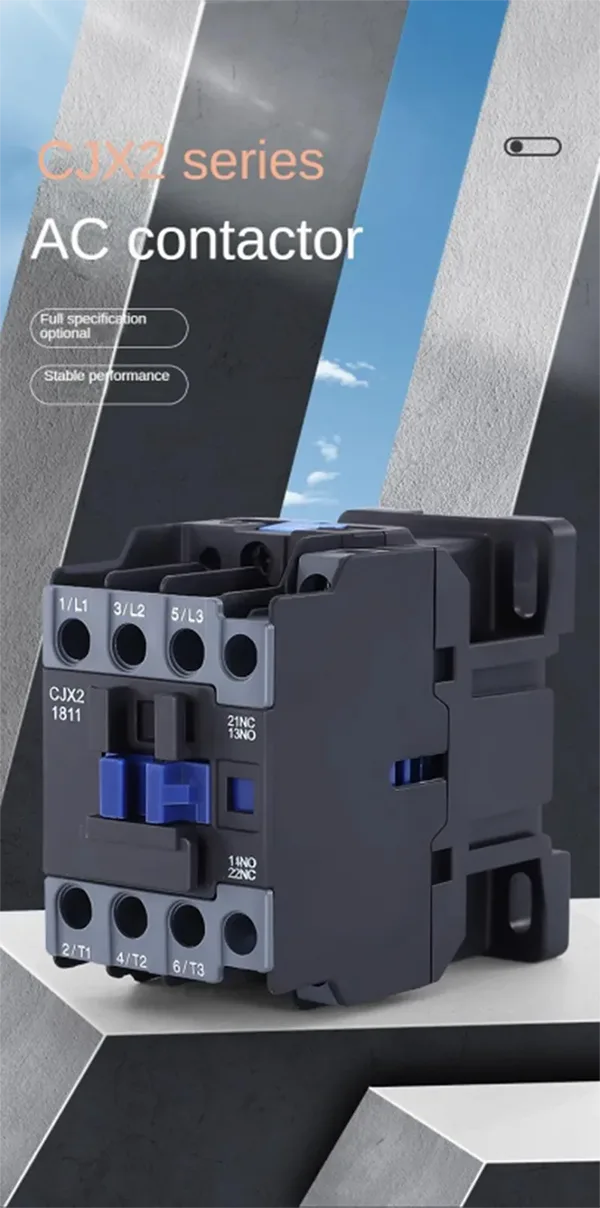

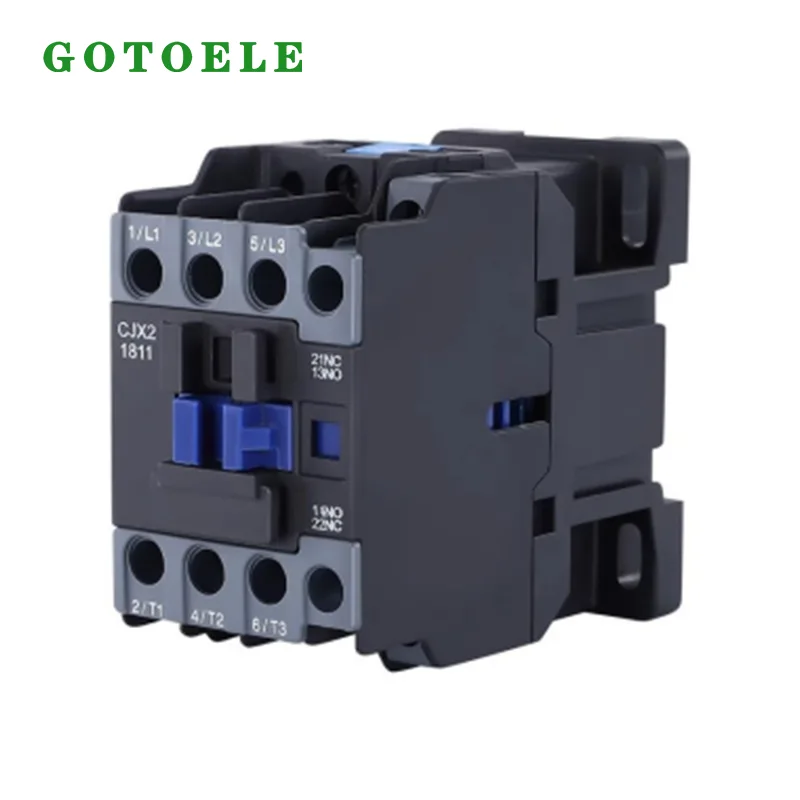

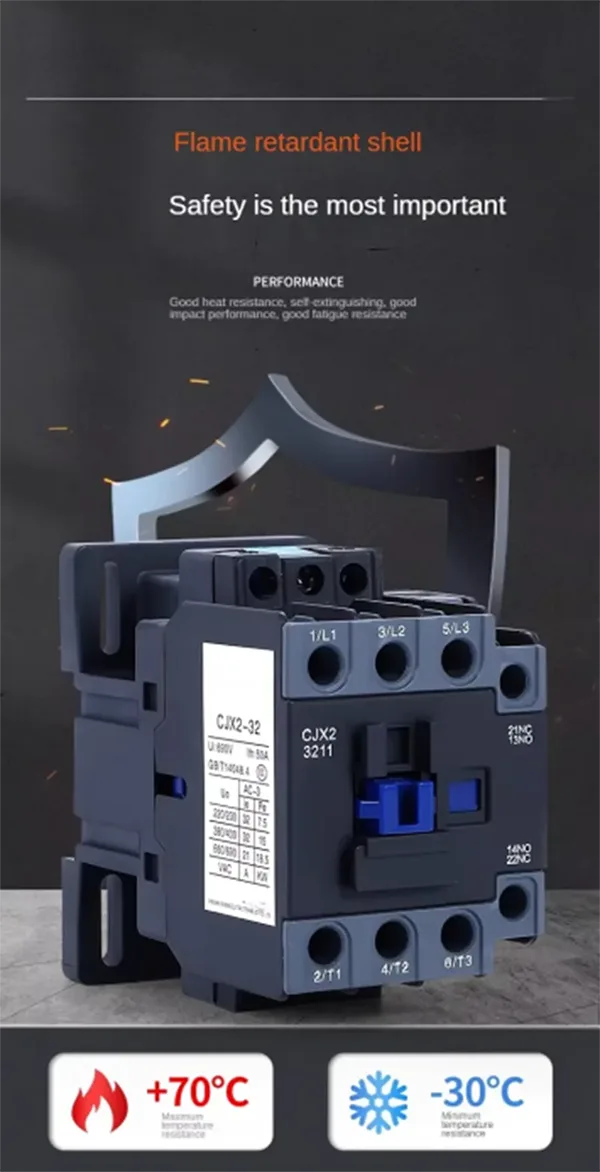

CJX2-1811 18A 3 Pole AC Contactor

GOTOELE CJX2-1811 18A 3 Pole AC Contactor هو جهاز تحويل كهرومغناطيسي منخفض الجهد مصمم لبدء التشغيل المتكرر والإيقاف والتحكم في محركات التيار المتردد والأحمال الكهربائية. مع تيار مقدر 18A و3 أقطاب رئيسية وملف تيار متردد 220 فولت، يوفر هذا الموصل أداء تحويل ثابت للوحات التحكم الصناعية ومشغلات المحركات وأنظمة التدفئة والتهوية وتكييف الهواء وتطبيقات توزيع الطاقة العامة.

إرسال استفسار

وصف المنتج

مزود بجهات اتصال مساعدة 1NO+1NC، يدعم CJX2-1811 وظائف التحكم الإضافية مثل التشابك الكهربائي، وردود الفعل للإشارة وتوسيع النظام. تم تصنيعه بواسطة GOTOELE، وهو مورد محترف للمعدات الكهربائية ذات الجهد المنخفض في الصين، يوفر موصل التيار المتردد CJX2-1811 18A 3 Pole AC حلاً فعالاً من حيث التكلفة لمشاريع الأتمتة والتحكم الكهربائي العالمية.

هيكل المنتج ومبدأ العمل

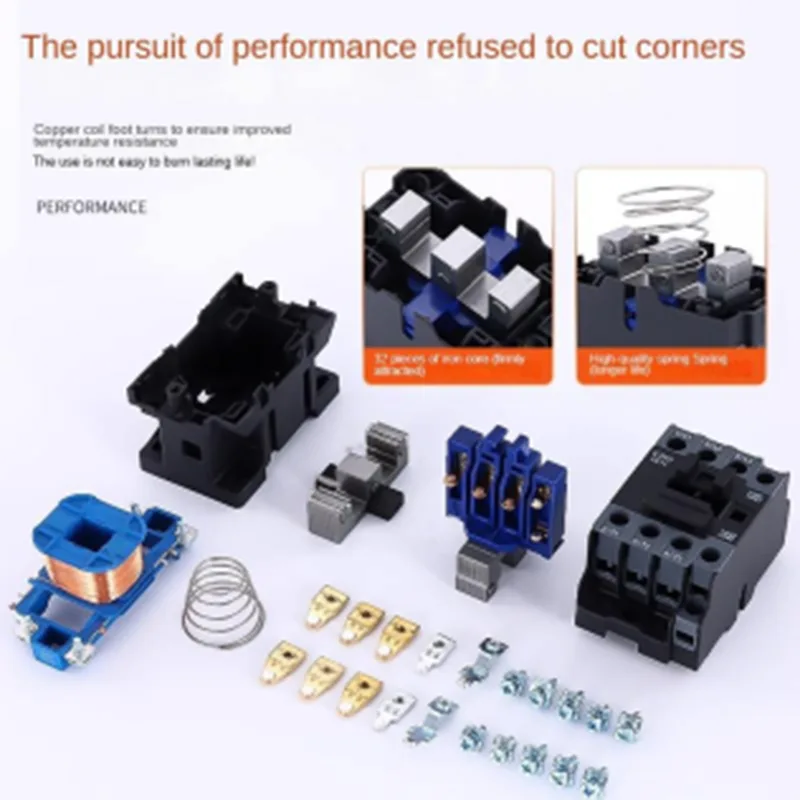

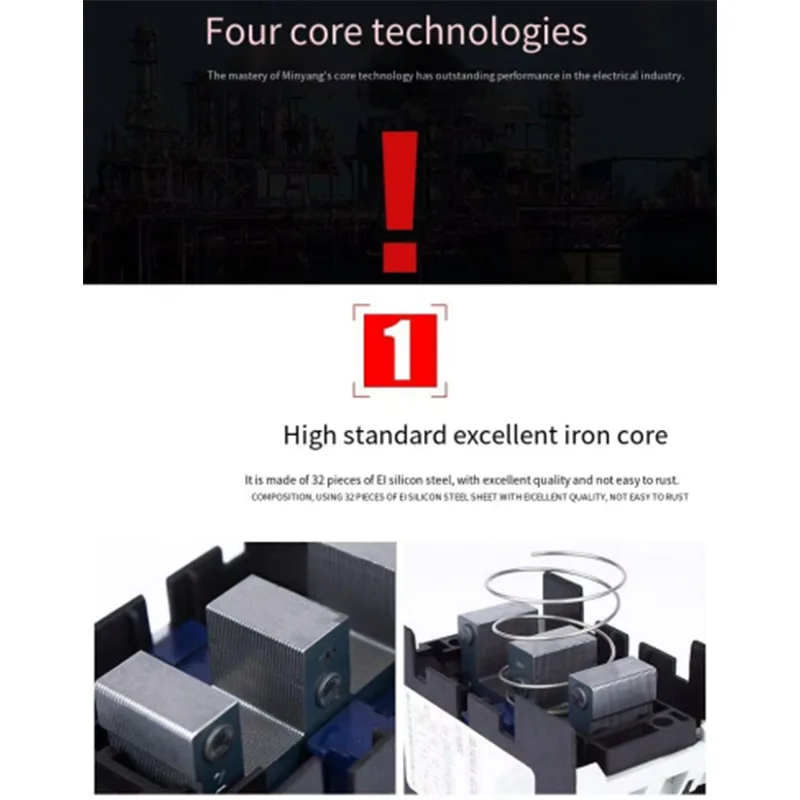

1. تصميم التبديل الكهرومغناطيسي

يعمل CJX2-1811 من خلال نظام الملف الكهرومغناطيسي.

عندما يستقبل الملف جهد التحكم، تقوم الآلية الكهرومغناطيسية الداخلية بتنشيط جهات الاتصال الرئيسية، مما يسمح بنقل الطاقة إلى الأحمال المتصلة.

عند إزالة إشارة التحكم، تعود جهات الاتصال إلى وضعها الأصلي، مما يؤدي إلى فصل الدائرة بأمان.

يتيح هذا التصميم:

· التبديل المتكرر للمحرك

· التحكم الكهربائي عن بعد

· تكامل نظام التحكم الآلي

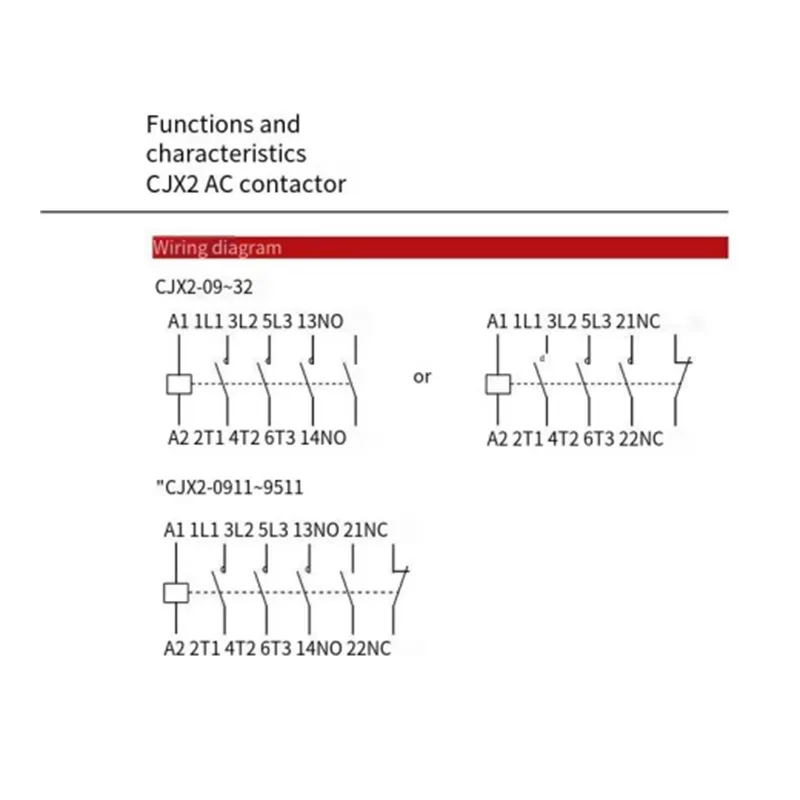

2. تكوين الاتصال الرئيسي بثلاثة أقطاب

يتميز الموصل بهيكل اتصال رئيسي ثلاثي الأقطاب مصمم لأحمال التيار المتردد ثلاثية الطور.

يتم تطبيقه عادة في:

· المحركات ثلاثية الطور

· المضخات

· المشجعين

· الضواغط

· المعدات الآلية

يتيح الهيكل المدمج سهولة التكامل في خزانات التحكم في المحركات وأنظمة التوزيع الكهربائية.

3. وظيفة توسيع الاتصال المساعدة

توفر جهات الاتصال الإضافية 1NO+1NC المدمجة إمكانيات تحكم إضافية.

تشمل التطبيقات:

· ردود فعل حالة تشغيل المحرك

· التعشيق الكهربائي

· تبديل دائرة التحكم

· نقل إشارة الإنذار

وهذا يحسن المرونة عند تصميم أنظمة التحكم الصناعية.

سيناريوهات التطبيق الرئيسية

1. التحكم في المحركات ثلاثية الطور

يتم استخدام CJX2-1811 على نطاق واسع كمكون لتبديل المحرك في:

· مضخات المياه

· مراوح التهوية

· الضواغط الصغيرة

· معدات النقل

· الأدوات الآلية

إنه يوفر تحكمًا موثوقًا في بدء/إيقاف المحركات في بيئات التصنيع.

2. معدات التدفئة والتهوية وتكييف الهواء ومعدات البناء

مناسبة ل:

· وحدات تكييف الهواء

· أنظمة التهوية

· معدات التدفئة

· محركات خدمة البناء

يساعد الموصل على تحقيق التحكم الكهربائي المركزي والتشغيل التلقائي.

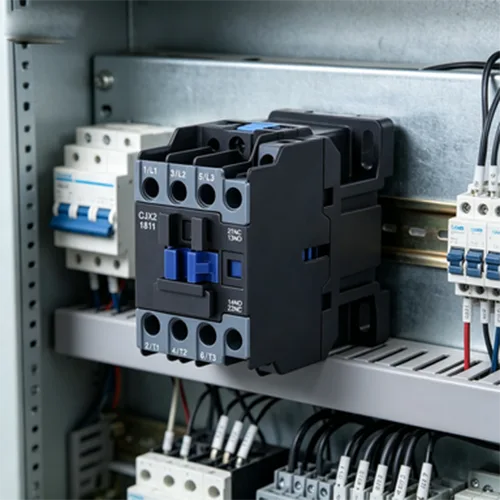

3. لوحات التحكم في الأتمتة الصناعية

تستخدم داخل:

· خزائن التحكم PLC

· مراكز التحكم في المحركات

· معدات خط الإنتاج

يعمل CJX2-1811 مع أنظمة التحكم ومرحلات التحميل الزائد وأجهزة ضبط الوقت لإنشاء حلول كاملة للتحكم في المحرك.

4. أنظمة المضخات ومعالجة المياه

تشمل التطبيقات الشائعة ما يلي:

· مضخات إمدادات المياه

· أنظمة الري

· معدات معالجة مياه الصرف الصحي

تساعد قدرة التبديل المستقرة على ضمان التشغيل المستمر للمعدات المساعدة.

تجربة التطبيقات العالمية

مشروع التحكم في المحركات لمعدات تجهيز الأغذية في جنوب شرق آسيا

قامت إحدى الشركات المصنعة لمعدات تجهيز الأغذية في جنوب شرق آسيا بدمج موصل التيار المتردد CJX2-1811 18A 3 Pole AC في ناقلها وخزائن التحكم الإضافية في المحرك.

يتطلب التطبيق عمليات تشغيل/إيقاف متكررة للمحرك أثناء الإنتاج اليومي.

بعد التثبيت، يوفر الموصل أداء تحويل مستقر في ظل ظروف العمل المستمرة، مما يساعد على تحسين موثوقية تشغيل المعدات وتبسيط الصيانة الكهربائية.

معلومات المشروع:

· التطبيق: آلات تجهيز الأغذية

· التثبيت: خزانة التحكم في المحرك

· نوع التحميل: محرك تيار متردد ثلاثي الطور

· المطلب الرئيسي: تبديل موثوق للتشغيل المتكرر

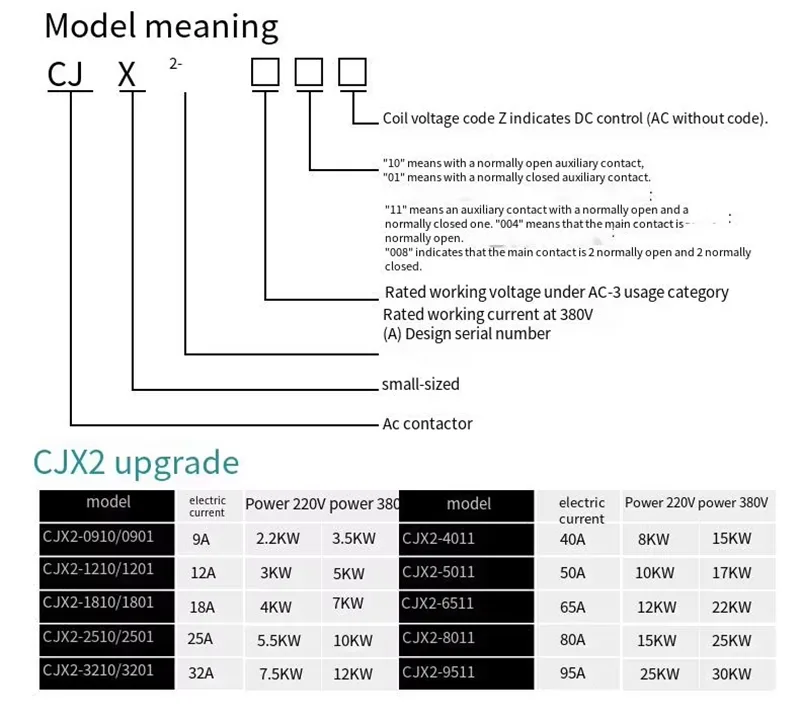

المواصفات الفنية

المعلمة	مواصفة
اسم المنتج	CJX2-1811 18A 3 Pole AC Contactor
التصنيف الحالي	18 أ
القطبين الرئيسيين	3P
جهات الاتصال المساعدة	1NO+1NC
الجهد لفائف	220 فولت تيار متردد
تكرار	50/60 هرتز
قوة المحرك	7.5 كيلو واط (AC-3)
جهد التطبيق	ما يصل إلى 660 فولت تيار متردد

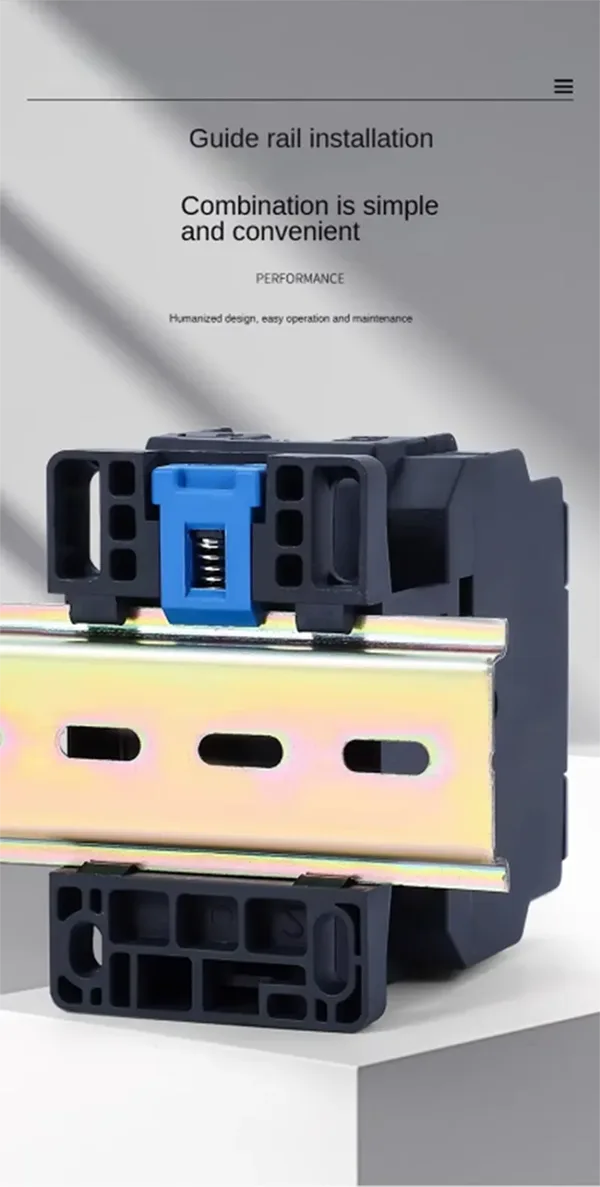

تثبيت	DIN السكك الحديدية / تركيب المسمار
طلب	التحكم في المحركات والأتمتة الصناعية
